V2 PD5 - Entrada Fotocélula 1; Entrada Fotocélula 2; Test de Funcionamiento de las Fotocelulas

ESPAÑOL
ENTRADA FOTOCÉLULA 1 (FOTOCÉLULAS
INTERNAS)
Esta entrada puede ser habilitada para la conexión
de dos seguridades diferentes: la fotocélula o la
banda neumática. La banda neumática (contacto
normalmente cerrado) es una seguridad activa en
apertura y en cierre (no activa durante el golpe de
inversión): su intervención durante la apertura para
la cancela, invierte el movimiento durante 4 seg.
sin desfase de las hojas. Por el contrario, la
intervención de la banda neumática en cierre para
la cancela, invierte el movimiento durante 4 seg.
con desfase de las hojas. La fotocélula 1 (contacto
normalmente cerrado) es una seguridad activa en
apertura y en cierre: la intervención de la
fotocélula durante el cierre para la cancela, en su
desempeño la cancela invierte el movimiento. Por
el contrario, la intervención de la fotocélula en
apertura bloquea la cancela, en su desempeño la cancela reemprende el movimiento de apertura.

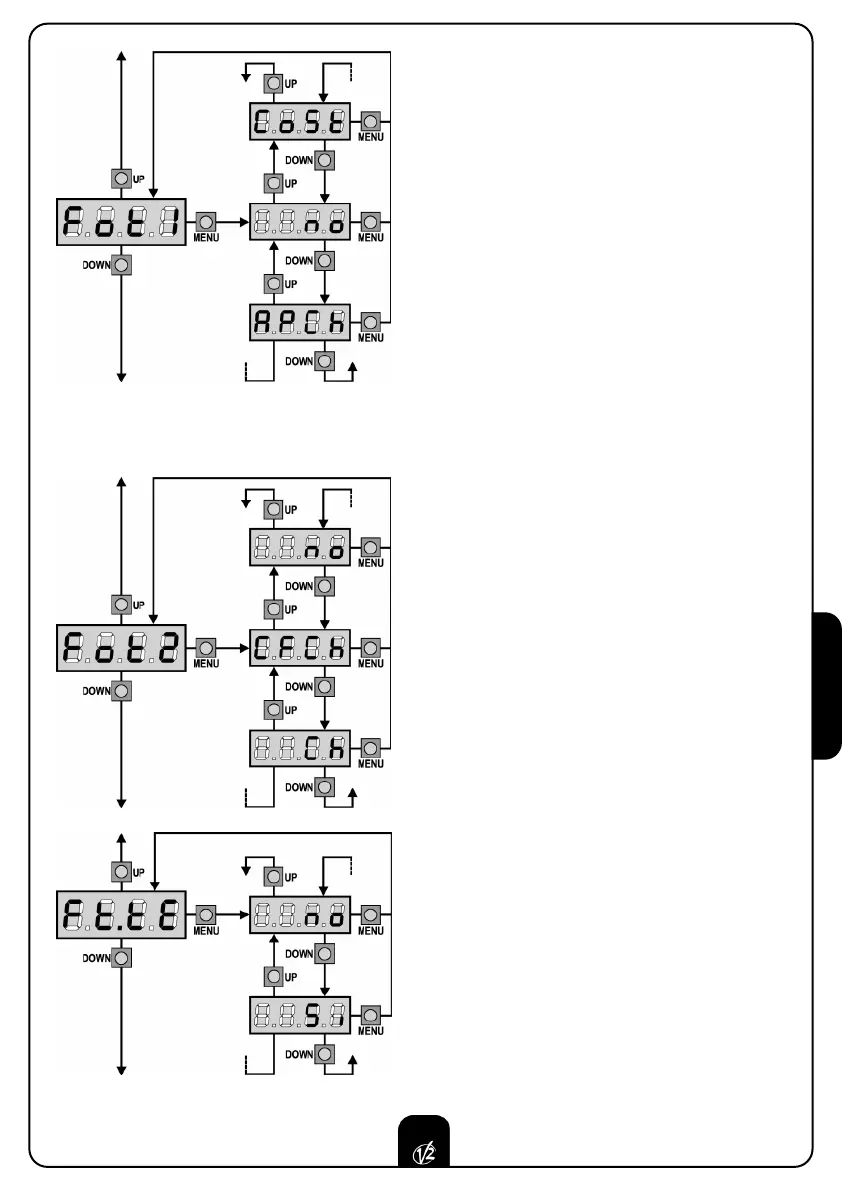

no la entrada FOTO 1 está deshabilitada.
APCh la entrada FOTO 1 está habilitada para la conexión de la fotocélula 1.
CoSt la entrada FOTO 1 está habilitada para la conexión de la banda neumática.
ENTRADA FOTOCÉLULA 2
La fotocélula 2 está activa en cierre: si se le
interrumpe el rayo durante el cierre para la cancela
e invierte el movimiento. La opción CFCh activa la
fotocélula incluso cuando la cancela está parada:
por cancela parada se entiende que no ha recibido
ningún comando, que está en pausa, o bien, que
ha recibido un comando de STOP. En este caso,
durante todo el tiempo de interrupción del rayo de
la fotocélula, el cuadro no siente ningún comando
de habilitación en cualquier ciclo de apertura/cierre.
no la entrada FOTO 2 está deshabilitada.
CFCh la entrada FOTO 2 está habilitada: la
fotocélula 2 está activa en cierre y
también cuando la cancela está parada.
Ch la entrada FOTO 2 está habilitada: la
fotocélula 2 está activa sólo en cierre.
TEST DE FUNCIONAMIENTO DE LAS
FOTOCELULAS (FOTOCÉLULAS EXTERNAS)
Para garantizar una mayor seguridad al usuario, el
cuadro realiza, antes de que inicie cada ciclo de
operación normal, un test de funcionamiento a las
fotocélulas. Si no hay anomalías funcionales, la
puerta entra en movimiento.
En caso contrario, permanece parada y la lámpara
de señalización se enciende
.
T
odo el ciclo de test
dur
a menos de un segundo.
no la función test no está activ
ava
Si la función test está activ
ada
m ATENCION: Conectar los cables de
alimentación de los emisores de las
fotocélulas entre los bornes 11 y 12
del cuadr
o.
105
