V2 PD5 - Anschlüsse am Klemmenbrett

DEUTSCH
72

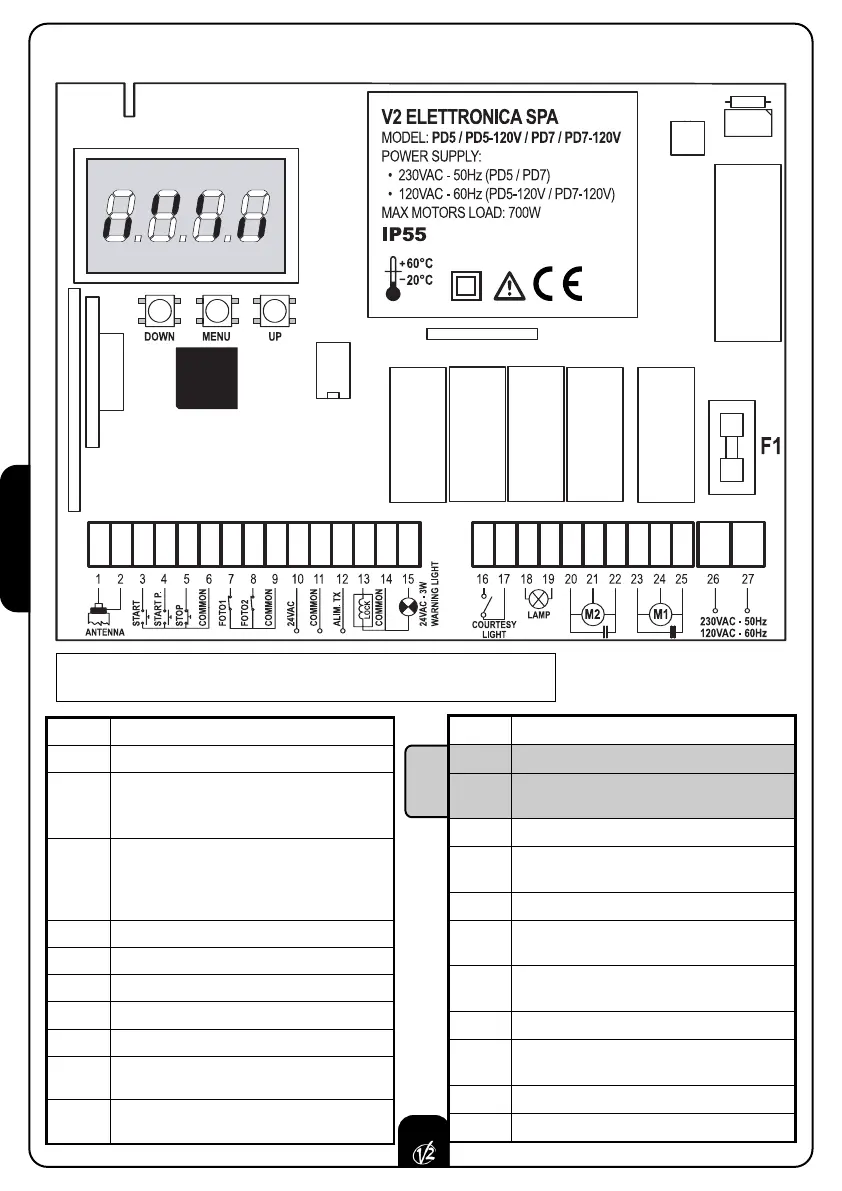

ANSCHLÜSSE AM KLEMMENBRETT
1. Zentrale Antenne.
2. Entstörung Antenne.
3.
Öffnungsbefehl für die Anschlüsse der
traditioneller Steuervorrichtungen mit
Öffnungskontakt, TTNC, VRD.
4.
Öffnungsbefehl Fußgängerdurchgang
für die Anschlüsse der traditioneller
Steuervorrichtungen mit
Öffnungskontakt, TTNC, VRD.
5. Befehl STOP. NC-Kontakt
6. Allgemein (-).
7. Fotozelle 1. NC-Kontakt
8. Fotozelle 2. NC-Kontakt
9. Allgemein (-).
10.-11.
Versorgungsausgang 24 VAC für
Fotozellen und anderes Zubehör
11.-12.
Versorgung TX Fotozellen für den
Funktionstest
ACHTUNG: um die maximale Funkübertragung zu versichern, ist es
ratsam, die äußere Antenne ANS433 und ANSGP433 zu benutzen.
nur
PD5
13.-14. Elektrosperre 12 VAC
14.-15. Leuchtanzeige 24VAC - 3W
16.-17.
Kontakt für Beleuchtung 230V / 120V -
10A
18.-19. Warnleuchte 230V / 120V - 40 W
20.
Versorgungsausgang 230V / 120V für
Motor 2 in Öffnungsphase
21. Allgemein Motor 2.
22.
Versorgungsausgang 230V / 120V für
Motor 2 in Schließphase
23.
Versorgungsausgang 230V / 120V für
Motor 1 in Öffnungsphase
24. Allgemein Motor 1
25.
V
ersorgungsausgang 230V / 120V für
Motor 1 in Schließphase
26. Nulleiter Versorgung 230V / 120V
27. Phase Versorgung 230V / 120V
