Montage 4
0020244064_00 Notice d’installation et de maintenance 17
4.1 Déballage
1. Retirez le produit de son emballage.
2. Retirez le film de protection de tous les composants du
produit.
4.2 Contrôle du contenu de la livraison
▶ Vérifiez le contenu du colis.
Validité: VPS R 100/1 M
Quantité Désignation
1 Ballon tampon
1 Sachet contenant 3 pieds, 3 rondelles et 6
écrous
2 Patte de fixation murale
4 Boulon pour fixer le support mural sur le
ballon
1 Couvercle inférieur à installer lorsque le
ballon est fixé au mur
3 Boulon pour fixer le couvercle, rondelle,
cache pour boulon
1 Doigt de gant
1 Presse-étoupe
6 Bouchon G1"1/2 + joint
1 Lot de documentation
Validité: VPS R 200/1 B
Quantité Désignation
1 Ballon tampon
1 Sachet contenant 3 pieds, 3 rondelles et 6
écrous
2 Doigt de gant
2 Presse-étoupe
6 Bouchon G1"1/2 + joint
1 Bouchon G3/4 pour la vidange du ballon
1 Lot de documentation

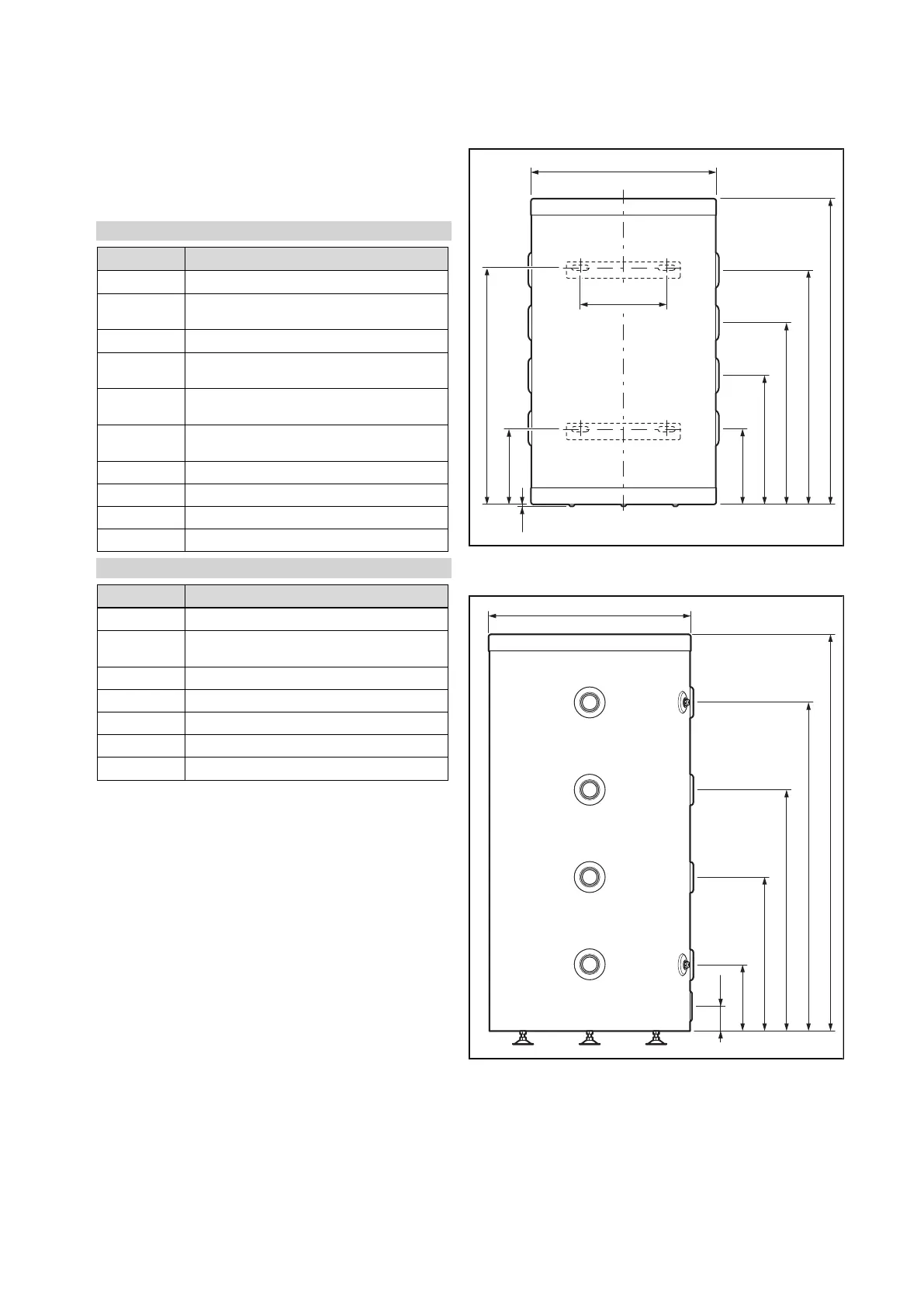

4.3 Dimensions du produit et des
raccordements
4.3.1 Ballon 100 litres
Ø563
230
390
229
6,5
719
550
710
927
256
4.3.2 Ballon 200 litres
Ø600
75
200
465
730
995
1202
