Montage 4
0020244064_00 Installations- und Wartungsanleitung 5
4.1 Auspacken
1. Entnehmen Sie das Produkt aus der Verpackung.
2. Entfernen Sie die Schutzfolien von allen Bauteilen des
Produkts.
4.2 Lieferumfang prüfen
▶ Überprüfen Sie den Inhalt des Packstückes.
Gültigkeit: VPS R 100/1 M
Anzahl Bezeichnung
1 Pufferspeicher
1 Beutel mit 3 Füßen, 3 Unterlegscheiben und
6 Muttern
2 Wandbefestigungsleiste
4 Bolzen zur Befestigung der Wandbefesti-
gungsleiste am Speicher
1 Untere Abdeckung, die bei Befestigung des
Speichers an der Wand anzubringen ist
3 Bolzen zur Befestigung der Abdeckung,
Unterlegscheibe, Blende des Bolzens
1 Tauchhülse
1 Stopfbuchse
6 Stopfen G1"1/2 + Dichtung
1 Dokumentationsunterlagen
Gültigkeit: VPS R 200/1 B
Menge Bezeichnung
1 Pufferspeicher
1 Beutel mit 3 Füßen, 3 Unterlegscheiben und
6 Muttern
2 Tauchhülse
2 Stopfbuchse
6 Stopfen G1"1/2 + Dichtung
1 Stopfen G3/4 zum Entleeren des Speichers
1 Beipack Dokumentation

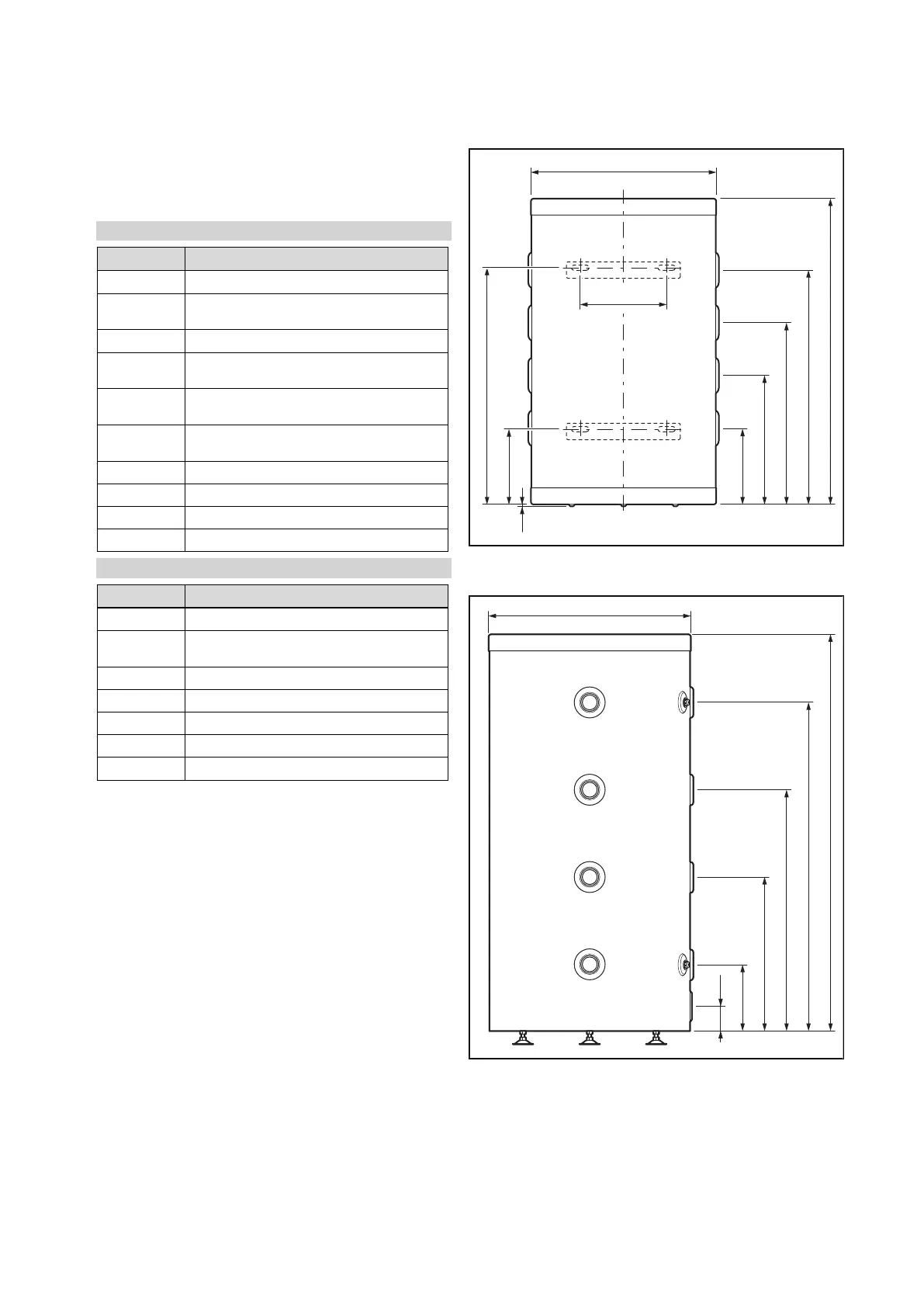

4.3 Abmessungen des Produkts und der
Anschlüsse
4.3.1 Speicher mit 100 Litern
Ø563
230
390
229
6,5
719
550
710
927
256
4.3.2 Speicher mit 200 Litern
Ø600
75
200
465
730
995
1202
