Messa in servizio 6
0020244064_00 Istruzioni per l'installazione e la manutenzione 33

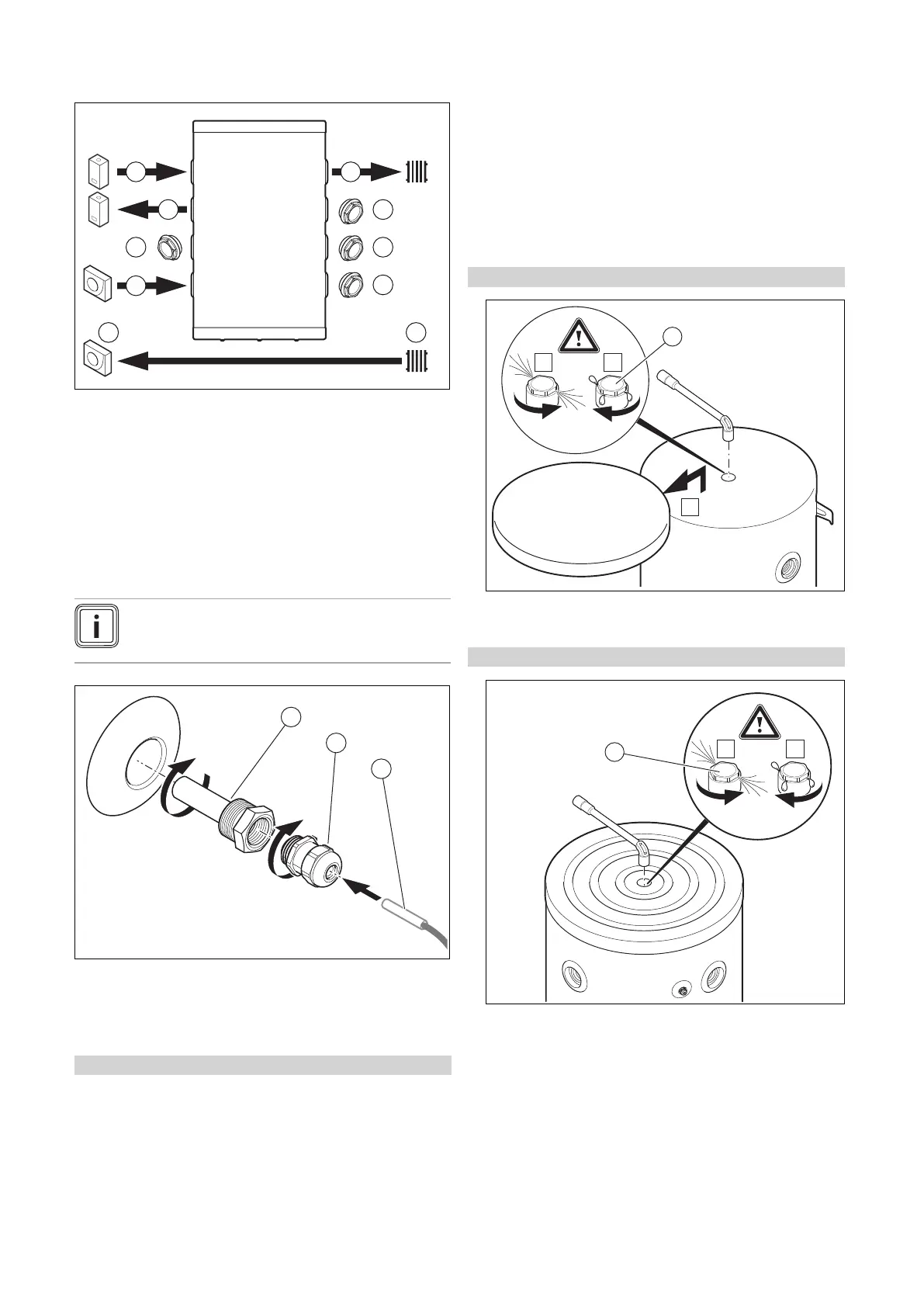

5.1.2.4 Caso n° 4
4
1 3
2
2
1
3
4
4
4
1 Pompa di calore
2 Apparecchio di riscalda-
mento
3 Circuito di riscalda-
mento
4 Tappo
5.2 Cablaggio
Avvertenza
Se il sensore di temperatura non è in dotazione,
deve essere ordinato a parte.
1
2
3
1. Avvitare il tubo della sonda (1) nel bollitore.
2. Avvitare il premistoppa (2) nel tubo della sonda (1).
3. Utilizzare il grasso termico per introdurre il sensore di
temperatura (3) nel tubo della sonda (1).
Validità: VPS R 200/1 B
▶ Al fine di garantire la tenuta del bollitore, installare i
2 tubi della sonda anche se viene utilizzato un solo
sensore di temperatura.
6 Messa in servizio
1. Durante le operazioni di riempimento osservare le istru-
zioni per l'installazione dei generatori di calore.
2. Verificare che gli allacciamenti idraulici ed elettrici siano
stati eseguiti a regola d'arte.
3. Controllare se i raccordi sono a tenuta.
4. Disaerare l'impianto di riscaldamento.
6.1 Disaerazione del prodotto
Validità: VPS R 100/1 M
1
A
B C
▶ Aprire la valvola di disaerazione (1) mentre si riempe il
circuito di riscaldamento con acqua.
Validità: VPS R 200/1 B
1
B C
▶ Aprire la valvola di disaerazione (1) mentre si riempe il
circuito di riscaldamento con acqua.
1. Chiudere la valvola di disaerazione non appena fuo-
riesce l'acqua (ripetere questa operazione più volte se
necessario).
2. Controllare che il collegamento del separatore aria sia a
tenuta.
