2 Aanwijzingen bij de documentatie
40 Installatie- en onderhoudshandleiding 0020244064_00
2 Aanwijzingen bij de documentatie
2.1 Aanvullend geldende documenten in acht
nemen
▶ Neem absoluut alle bedienings- en installatiehandleidin-
gen die bij de componenten van de installatie worden
meegeleverd in acht.
2.2 Documenten bewaren
▶ Gelieve deze handleiding alsook alle aanvullend gel-
dende documenten aan de gebruiker van de installatie
te geven.
2.3 Geldigheid van de handleiding
Deze handleiding geldt uitsluitend voor de volgende produc-
ten:
Productartikelnummer
VPS R 100/1 M
0010021456
VPS R 200/1 B
0010021457

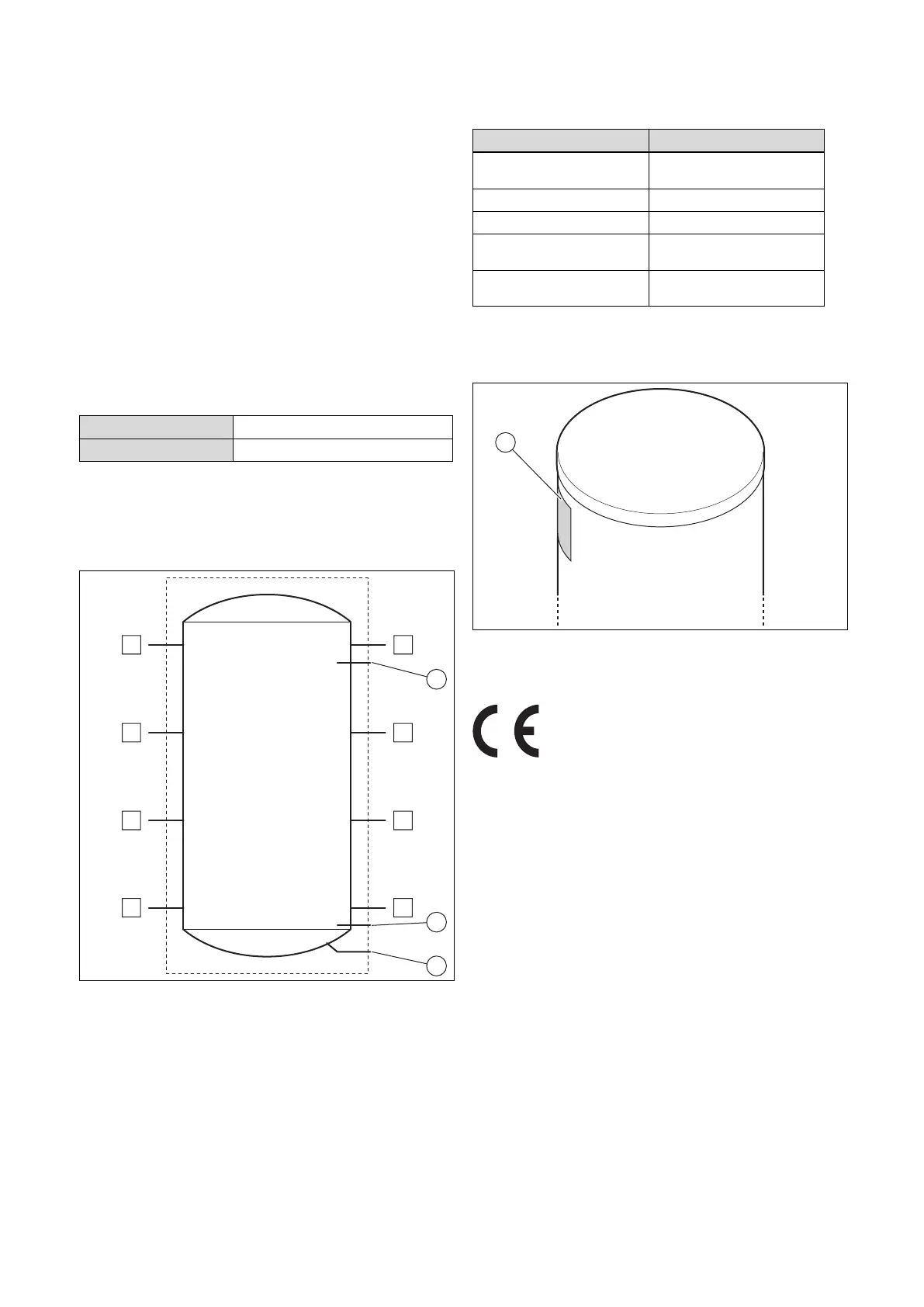

3 Productbeschrijving
3.1 Productopbouw
A
B
C
D
A
B
C
D
1
2
3
1 Voelerbuis voor de
temperatuursensor
boven
2 Voelerbuis voor de
temperatuursensor
onder (alleen bij het
model 200L)
3 Aftapaansluiting G3/4
(alleen bij model 200L)
A Hydraulische aansluiting
G1" 1/2
B Hydraulische aansluiting
G1" 1/2
C Hydraulische aansluiting
G1" 1/2
D Hydraulische aansluiting
G1" 1/2
3.2 Gegevens op het typeplaatje
Het typeplaatje bevat volgende gegevens:
Afkortingen/symbolen Beschrijving
Serie-nr. Merknaam en serienummer
van het product
"XX" kg Nettogewicht
"XX" L Boilerinhoud totaal
"XX" mPa Maximale bedrijfsdruk van
de boiler
"XX" °C Maximale bedrijfstempera-
tuur van de boiler
3.3 Serienummer
Installatieplaats van het typeplaatje:
1
Model en serienummer staan op het typeplaatje (1).
3.4 CE-markering
Met de CE-markering wordt aangegeven dat de producten
volgens het typeplaatje voldoen aan de fundamentele vereis-
ten van de geldende richtlijnen.
De conformiteitsverklaring kan bij de fabrikant geraadpleegd
worden.
4 Montage
Alle afmetingen op de afbeeldingen zijn in millimeter (mm)
aangegeven.
