5 Installatie
44 Installatie- en onderhoudshandleiding 0020244064_00
Opgelet!
Beschadigingsgevaar door corrosie!
Niet diffusiedichte kunststof buizen in de CV-
installatie veroorzaken lucht in het verwar-
mingswater en corrosie in het warmtebroncir-
cuit en de CV-ketel.
▶ Voer bij het gebruik van niet diffusiedichte
kunststof buizen in de CV-installatie een
systeemscheiding uit door een externe
warmtewisselaar tussen CV-ketel en CV-
installatie in te bouwen.
1. Breng een vul-/aftapkraan aan het onderste punt van
het systeem aan.
2. Sluit de circuits afhankelijk van uw systeem conform de
hierna weergegeven schema's.
Geldigheid: VPS R 200/1 B
1
▶ Sluit een vul-/aftapkraan aan de aftapaansluiting van
de boiler aan.
▶ Als u geen vul-/aftapkraan aansluiten, breng dan de
aftapstop (1) aan om de dichtheid van de boiler te
garanderen.

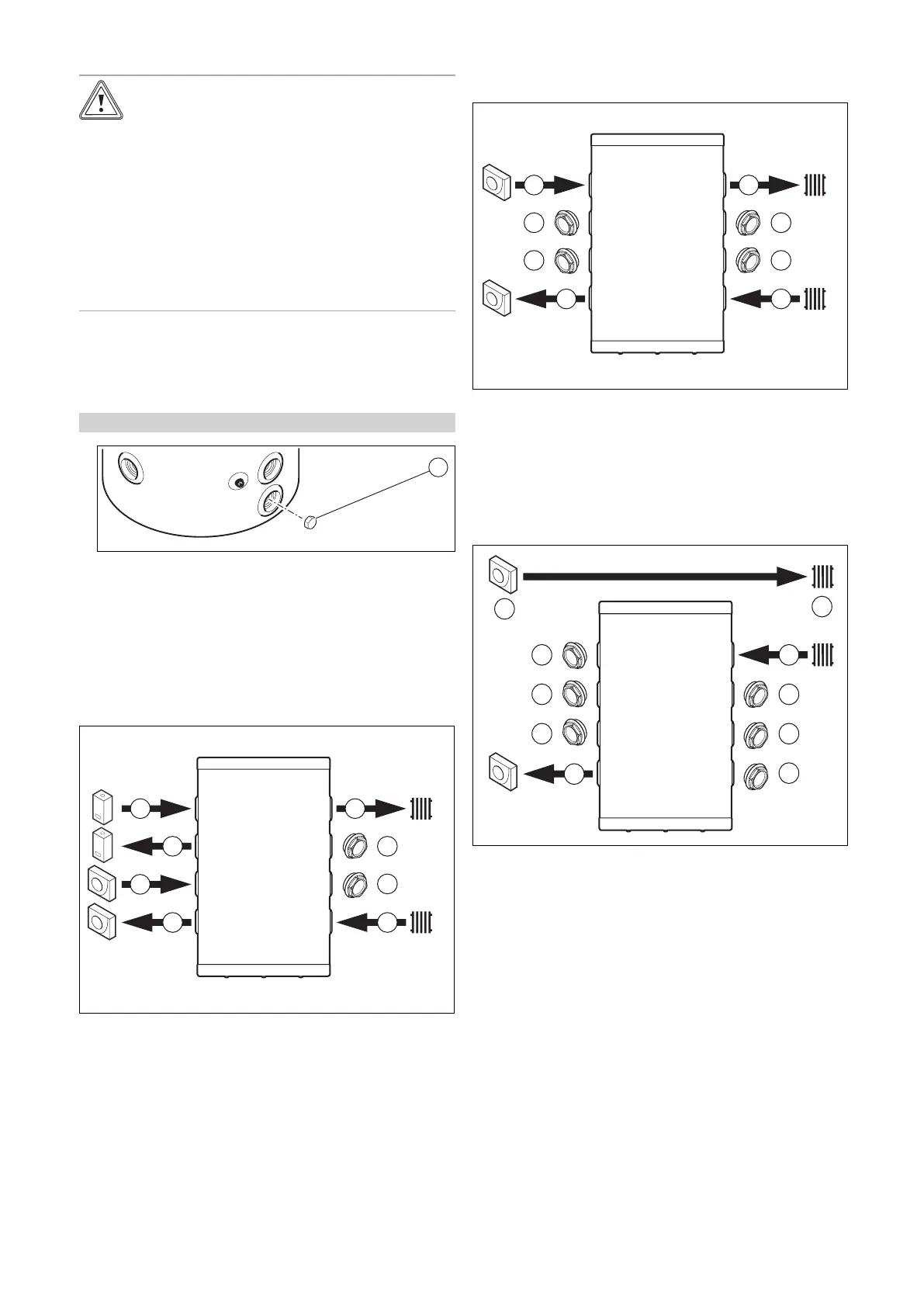

5.1.2 Hydraulische aansluitschema's
5.1.2.1 Situatie nr. 1
2
1
2
1
3
4
4
3
1 Warmtepomp
2 CV-ketel
3 CV circuit
4 Stop
5.1.2.2 Situatie nr. 2
1
1
2
3
3
3
3
2
1 Warmtepomp
2 CV circuit
3 Stop
5.1.2.3 Situatie nr. 3
1
3
3
3
3
3
1
2
3
2
1 Warmtepomp
2 CV circuit
3 Stop
