_________________________________________________________________________ Français
Câblage

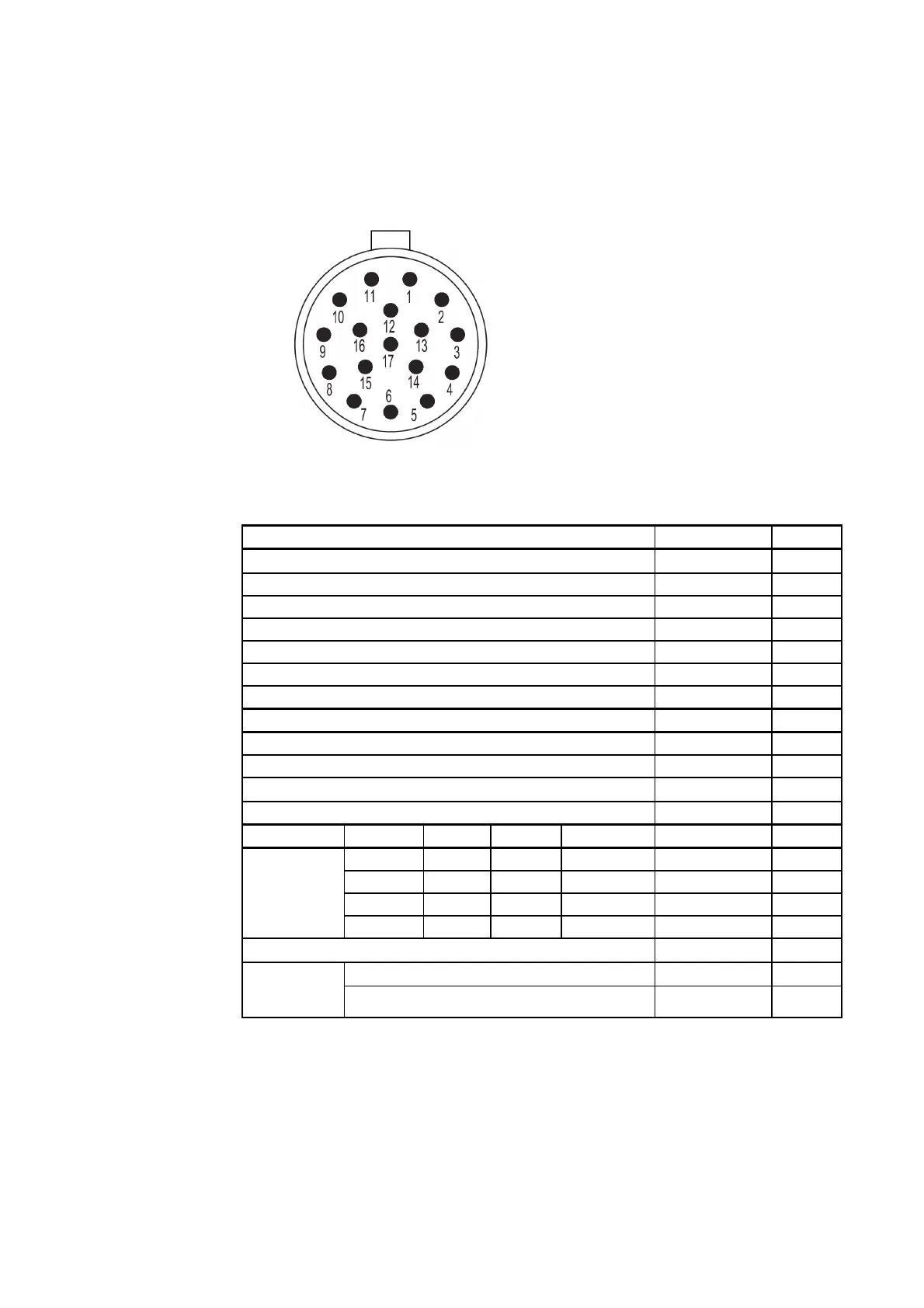

La figure ci-dessous représente les broches du connecteur M23 de 17 broches.
Le tableau ci-dessous explique comment connecter le câble de 2 m (227567SP)
et le câble de 10 m (227568SP).
Alimentation Couleur du fil Broche
Alimentation de fonctionnement Blanc 1
Terre de l’alimentation de fonctionnement Gris-rose 11
Alimentation du chauffage Gris 5
Alimentation du chauffage Rose 6
Terre de l’alimentation du chauffage Bleu 7
Terre de l’alimentation du chauffage Rouge 8
Terre du boîtier Boîtier Boîtier
Sorties analogiques
Sortie analogique AOUT2, direction du vent Marron 2
Sortie analogique AOUT1, vitesse du vent Blanc-vert 13
Entrée de référence pour AOUT2 (potentiomètre simulé) Blanc-gris 17
Terre de sortie analogique Rouge-bleu 12
Port COM RS-232 RS-422 RS-485 SDI-12
RS232Rx RxB RxB - Vert 3
RS232Tx TxB TxB Données Jaune 4
- TxA TxA - Marron-vert 14
COM2
- RxA RxA - Blanc-jaune 15
Terre des ports de communication COM1 et COM2 Violet 10
RS-485, B Noir 9
COM1
(port de
service)
RS-485, A Marron-jaune 16
VAISALA
_______________________________________________________________________ 11
