Valor LX Series

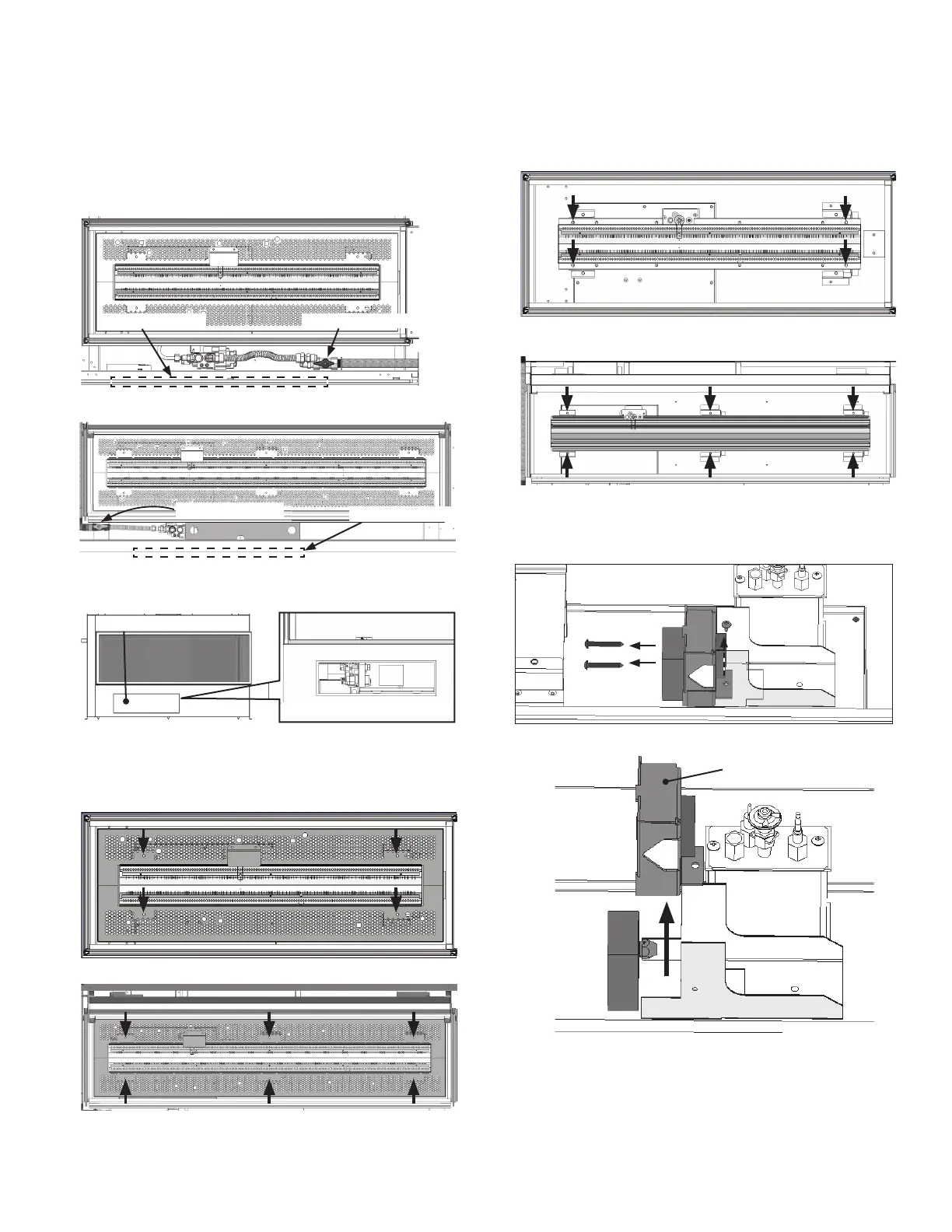

Préparez l’appareil
1. Enlevez le pare-étincelles, le seuil de fenêtre et la
fenêtre du côté du panneau d’accès—voir Guide
d’installation du foyer.
2. Coupez l’alimentation de gaz utilisant le robinet
d’arrêt derrière le panneau d’accès.
3. Enlevez le panneau d’accès (6 vis).
4. Enlevez les deux parties du plateau du lit de
combustion (LX1 : 4 vis; LX2 : 6 vis)..
Panneau d’accès
Panneau d’accès enlevé
LX1 - Vu du haut
LX2 - Vu du haut
5. Enlevez le brûleur (LX1 : 4 vis; LX2 : 6 vis).
Avec précautions, tirez le brûleur vers la droite puis
soulevez-le. Faites attention de ne pas endomma-
ger le capuchon de la veilleuse.
Remplacez l’injecteur du brûleur
1. Enlevez l’obturateur d’air (3 vis).
LX1 - Vu du haut
LX2 - Vu du haut
Obturateur
LX1 - Vu du haut
Robinet d’arrêtPanneau d’accès
Robinet d’arrêt
LX2 - Vu du haut
Panneau d’accès
6
