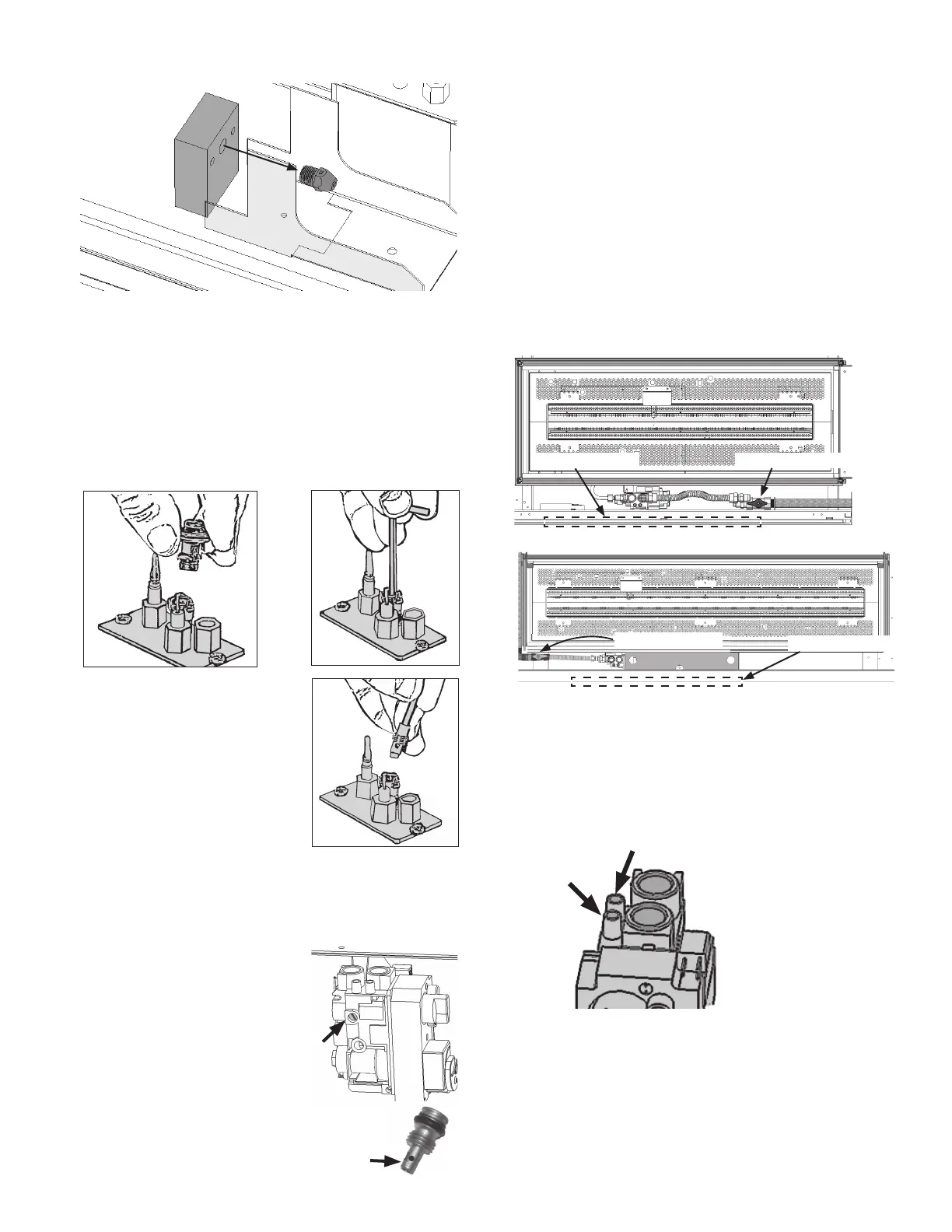

Page #7 background imageLoading...
Page #7 background image
Location de la vis
d’indice minimum
N
o
de vis
d’indice
minmum
2. Enlevez linjecteur.
3. Assurez-vous d’avoir le bon injecteur avant de
l’installer sur le module—voir le tableau Indices sig-
nalétiques à la page 5 Installez linjecteur correspon-
dant au type de gaz utilisé.
4. Réinstallez l’obturateur d’air (3 vis).
Remplacez linjecteur de veilleuse
1. Enlevez le capuchon de la veilleuse en tirant vers le
haut..
2. Enlevez l’injecteur de la veil-
leuse avec une clé Allen.
Remplacez-le avec linjecteur
approprié—voir le tableau
Indices siglalétiques à la page 5.
Installez le nouvel injecteur et
serrez-le.
3. Réinstallez le capuchon de
veilleuse en poussant dessus. Assurez-vous qu’il
s’enclenche correctement (en alignant la fente du
capuchon à la clé de la base).
Remplacez la vis dindice
minimum
Accédez à la vis dindice sur la sou-
pape à travers le trou sur la paroi
avant du foyer si la nition du mur
n’est pas posée. Si elle est posée,
vous devez enlever la plaque du
brûleur pour y avoir accès.
Enlevez la vis dindice minimum
de la soupape et remplacez-la par
la vis appropriée—voir le tableau
Indices signalétiques à la page 5. La vis est maintenue en
place par un joint torique de caoutchouc. Il peut être
nécessaire de devoir forcer le joint hors de sa position
ou d’enlever la vis avec des pinces à bec e lé.
Réinstallez le brûleur et les plateaux du lit
d’alimentation
1. Réinstallez le brûleur (LX1, 4 vis; LX2, 6 vis).
2. Réinstallez les plateaux du lit de combustion
(LX1, 4 vis; LX2, 6 vis).
Réglez et véri ez la pression dadmission
1. Rétablissez lalimentation de gaz à l’appareil à l’aide
du robinet darrêt.
2. Fixez un manomètre à la connexion de véri ca-
tion de pression dadmission sur la soupape—voir
l’image ci-dessous.
3. Allumez l’appareil et tournez le contrôle pour apport
maximal.
LX1 - Vu du haut
Robinet d’arrêtPanneau d’acs
Robinet d’arrêt
LX2 - Vu du haut
Panneau d’acs
Vérification de la
pression d’admission
Pression
d’admission
Dévissez pour véri er
(resserrez après)
Véri cation de pression
7
