15

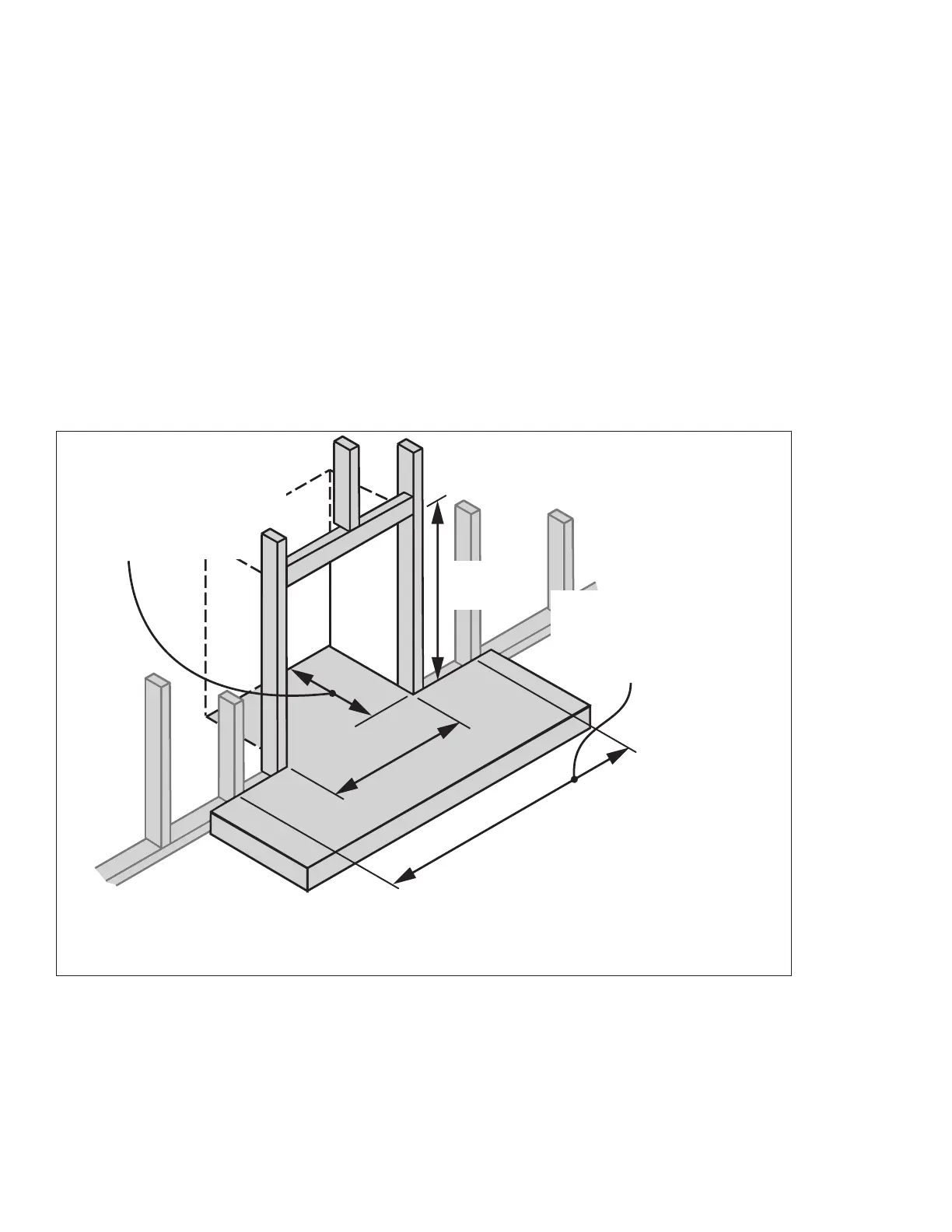

Schéma d’encastrement
Encastrement
• Les dimensions d’encastrement pour l’installation du
foyer 530 avec une arche 539 ou 550 sont indiquées
au schéma d’encastrement ci-contre.
• Une dalle de protection incombustible n’est pas
nécessaire devant le foyer 530.
• Le foyer 530 est homologué pour installation
directement sur un plancher combustible sauf sur
des recouvrements souples comme la moquette ou
le vinyle.
• Tout encastrement doit être dégagé des écarteurs—
voir Dimensions et dégagements et Schéma
d’encastrement.
• La surface de la dalle de protection, égale au bas du
foyer, devra supporter l’arche de fonte de même que
le garde-cendres.
38” (965 mm)
du centre d’une poutre
à l’autre
26-1/4”
(667 mm)
13”-1/8
(333 mm)
37”
(940 mm)
Profondeur minimale -
certaines congurations
d’évacuation peuvent
exiger une cavité plus
profonde
Espace suggéré entre les
poutres d’encastrement
pour xation de la plaque
de fonte au mur
