3
2 b

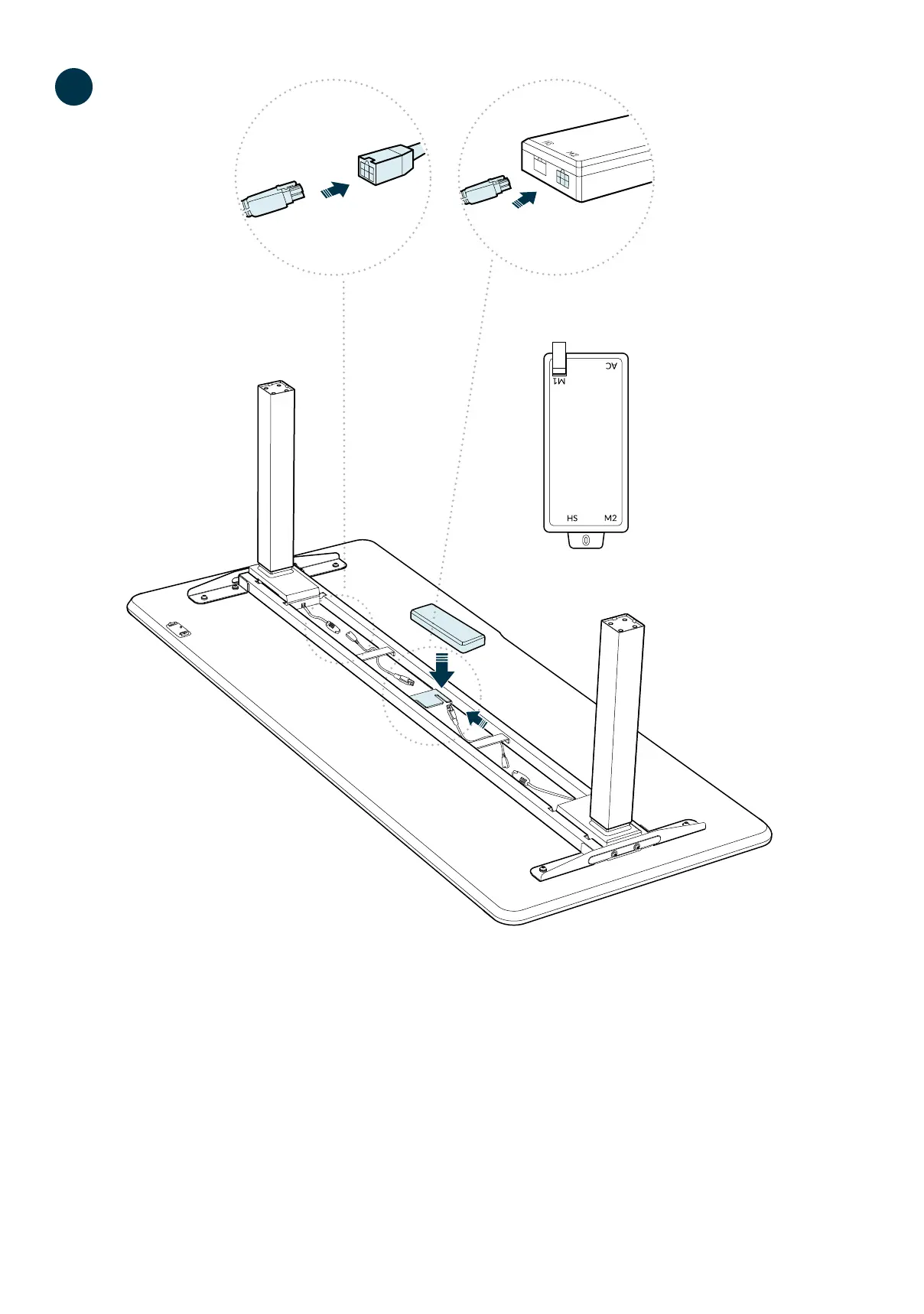

For the Electric Standing Desk 72x30:
Once the legs are secured with screws and while the desk is sll face down, lower the control box
into the middle cavity of the metal frame. Then, slide the control box to engage the bracket that
holds the control box in place. When the control box is secured, rst connect the leg cables to the
extension cables (Figure A). Then, connect the extension cables to the corresponding control box
inputs, M1 and M2 (Figure B).
Pour le bureau électrique 72 x 30 :
Lorsque les pieds sont bien xés avec les vis et lorsque le bureau est toujours face vers le bas, abaissez le boîer de commande
dans la cavité centrale du cadre métallique. Ensuite, faites glisser le boîer de commande pour engager le support qui
mainent le boîer de commande en place. Lorsque le boîer de commande est bien xé, connectez d’abord les câbles
de pieds aux les rallonges (Figure A). Ensuite, connectez les câbles de rallonge aux entrées correspondantes du boîer de
commande, M1 et M2 (Figure B).
AC = Power Cord
M1 = Leg Cable
M2 = Leg Cable
HS = Control Panel
CA = Cordon d’alimentaon
M1 = Câble du pied
M2 = Câble du pied
HS = Panneau de commande
Fig. A Fig. B
