DS-521D, DS-521DB
5 CZ Obrázky EN Pictures DE Bilder RU Рисунки
1) Místo pro uchopení vzadu („U“ trubka rámu)
2) Nosník zástěrky
3) Demontovaný kryt disku
4) Místo pro uchopení stroje vpředu (žací disk)
5) Sklopená řídítka v balení (poloha pro přepravu)
6) Sáček
7) Boční a zadní zástěrka
8) Demontované části spodního krytu
1) Kryt střední
2) Boční kryt levý
3) Boční kryt pravý
1) Páčka spojky pohonu disku (Obr. 19)
2) Páčka spojky pojezdu
3) Upevňovací šroub řídítek
4) Páčka akcelerátoru (páčka plynu)
5) Upevňovací šroub boční zástěrky
6) Boční zástěrka
7) Žací disk
8) Nůž (4 ks)
9) Kryt žacího disku EN 12 733
10) Kryt disku
11) Rám – trubka
12) Rukojeť
13) Motor
14) Víčko palivové nádrže
15) Kolo
16) Kryt převodovky
Poloha STOP:
Motor neběží. (poloha „1“)
Používá se pro zhasnutí
nastartovaného motoru.
Odstavení stroje
Doplňování paliva
Přeprava stroje
Poloha MAX:
Motor běží v maximálních
otáčkách. (poloha „3“ zajíc)
Pracovní poloha
Poloha MIN:
Motor běží ve volnoběžných
otáčkách. (poloha „2“ želva)
Krátkodobá přestávka v
práci
Poloha CHOKE:
Motor běží na sytič. (poloha „4“)
Studený start motoru
61

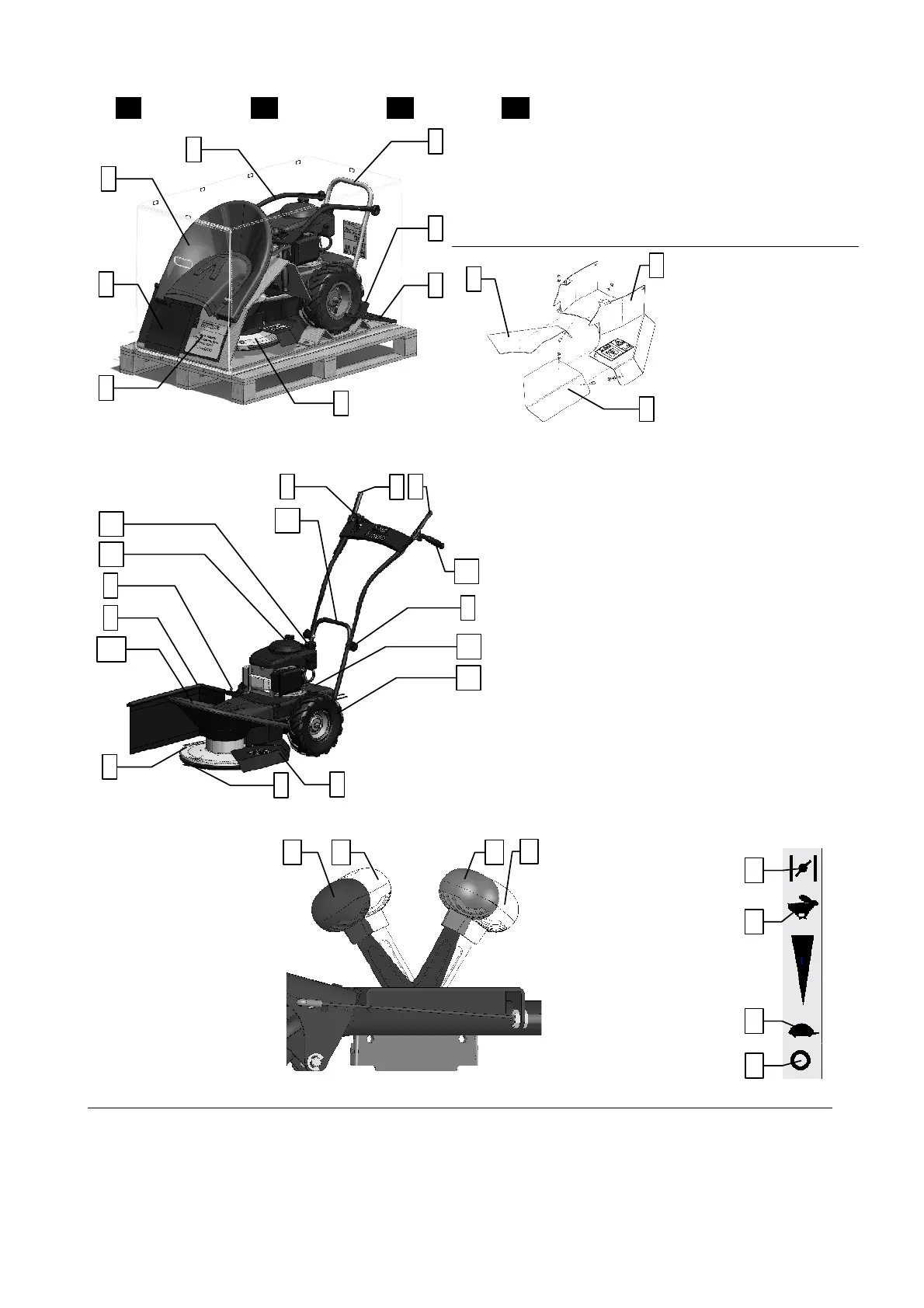

Obr. 1: Vybalení stroje
7
Obr. 2: Montáž spodního krytu
2
1
3
5
Obr. 3: Popis hlavních částí
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
6
1
2
4
3
Obr. 4: Polohy páčky akcelerátoru
1
2
3
4
1
2
3
4
8
7
