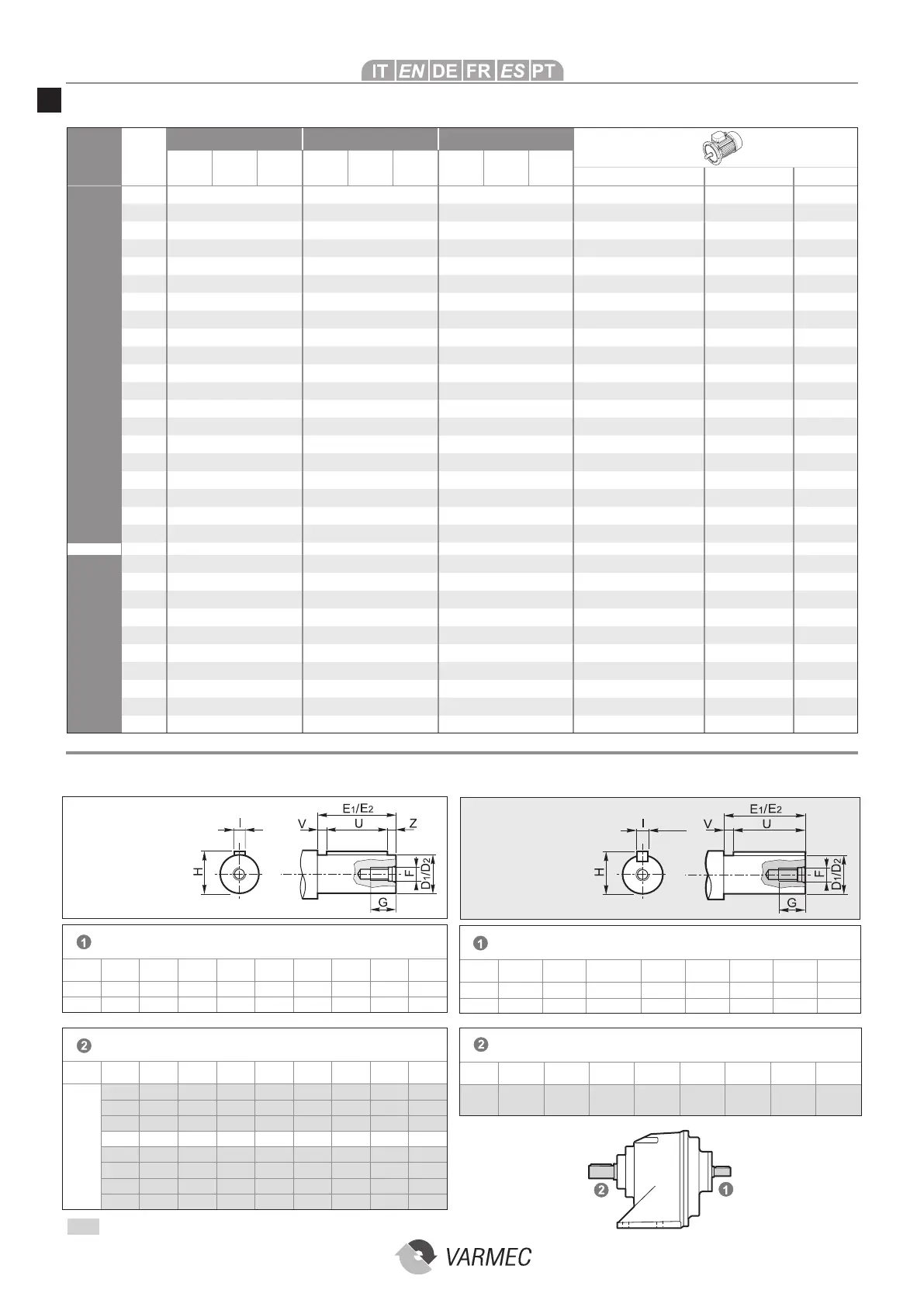

VARMEC RCV 252 - Page 66

66
CV
RCV
n
1
= 2800 min
-1
n
1
= 1400 min
-1
n
1
= 900 min
-1
i n
2
Mn
2
P
1
n
2
Mn
2
P
1
n
2
Mn
2
P
1
min
-1
Nm kW min
-1
Nm kW min
-1
Nm kW
IEC B5 IEC B14 NEMA
202
3.81 735 44 3.5 367 52 2.1 236 52 1.3
63-71-80-90 90 56-140
4.66 601 51 3.3 300 61 2.0 193 61 1.3
63-71-80-90 90 56-140
5.49 510 61 3.4 255 73 2.0 164 73 1.3
63-71-80-90 90 56-140
6.46 433 59 2.8 217 70 1.7 139 70 1.1
63-71-80-90 90 56-140
7.75 361 60 2.4 181 72 1.4 116 73 0.92
63-71-80-90 90 56-140
8.57 327 61 2.2 163 73 1.3 105 73 0.84
63-71-80-90 90 56-140
9.92 282 64 2.0 141 77 1.2 91 77 0.76
63-71-80-90 90 56-140
11.67 240 65 1.7 120 78 1.0 77 78 0.66
63-71-80-90 90 56-140
14.00 200 65 1.4 100 78 0.85 64 78 0.55
63-71-80-90 90 56-140
15.48 181 65 1.3 90 78 0.77 58 78 0.49
63-71-80-90 90 56-140
18.01 155 81 1.4 78 97 0.82 50 97 0.53
63-71-80-90 90 56-140
21.19 132 80 1.2 66 96 0.69 42.5 96 0.44
63-71-80-90 90 56-140
25.43 110 88 1.1 55 106 0.64 35.4 106 0.41
63-71-80-90 90 56-140
28.13 100 86 0.93 50 103 0.56 32.0 103 0.36
63-71-80-90 90 56-140
31.71 88 89 0.86 44.2 108 0.52 28.4 107 0.33
63-71-80-90 90 56-140
37.31 75 90 0.74 37.5 107 0.44 24.1 107 0.28
63-71-80-90 90 56-140
44.77 63 89 0.61 31.3 107 0.37 20.1 107 0.23
63-71-80-90 90 56-140
49.52 57 87 0.54 28.3 104 0.32 18.2 104 0.21
63-71-80-90 90 56-140
54.20 52 86 0.48 25.8 103 0.29 16.6 103 0.19
63-71-80-90 90 56-140
60.43 46 75 0.38 23.2 90 0.23 14.9 90 0.15
63-71-80-90 90 56-140
203
58.10 48.2 89 0.48 24.1 107 0.29 15.5 107 0.19
56-63-71 56-63-71 56
64.30 43.5 87 0.43 21.8 104 0.26 14.0 104 0.16
56-63-71 56-63-71 56
69.20 40.5 91 0.41 20.2 109 0.25 13.0 108 0.16
56-63-71 56-63-71 56
81.40 34.4 90 0.35 17.2 108 0.21 11.1 108 0.13
56-63-71 56-63-71 56
97.70 28.7 90 0.29 14.3 107 0.17 9.2 108 0.11
56-63-71 56-63-71 56
108.10 25.9 87 0.25 13.0 105 0.15 8.3 104 0.10
56-63-71 56-63-71 56
120.10 23.3 91 0.24 11.7 109 0.14 7.5 109 0.09
56-63-71 56-63-71 56
141.30 19.8 91 0.20 9.9 108 0.12 6.4 108 0.08
56-63-71 56-63-71 56
169.50 16.5 91 0.17 8.3 108 0.10 5.3 108 0.06
56-63-71 56-63-71 56
187.50 14.9 89 0.15 7.5 107 0.09 4.8 107 0.06
56-63-71 56-63-71 56
100 Nm 202 - 203
DIMENSIONI / DIMENSIONS / ABMESSUNGEN / DIMENSIONS / DIMENSIONES / DIMENSÕES
Albero entrata / Input shaft / Antriebswelle
Arbre d‘entrée / Eje de entrada / Eixo de entrada
CV
D
1
h6 E
1
F G H I U V Z
202 19 40 M6 15 21.5 6 30 5 5
203 16 40 M6 15 18 5 25 10 5
Albero uscita / Output shaft / Abtriebswelle
Arbre de sortie / Eje de salida / Eixo de saida
CV
RCV
D
2
h6 E
2
F G H I U V Z
202
203
14 30 M5 12 16 5 20 5 5
16 40 M6 16 18 5 30 5 5
19 40 M6 16 21.5 6 30 5 5
20 40 M8 18 22.5 6 30 5 5
24 40 M8 18 27 8 30 5 5
25 50 M8 18 28 8 40 5 5
28 60 M8 18 31 8 50 5 5
30 60 M10 22 33 8 50 5 5
Albero uscita / Output shaft / Abtriebswelle
Arbre de sortie / Eje de salida / Eixo de saida
CV
RCV
D
2
E
2
F G H I U V
202
203
0.750 1.575 5/16-18 0.709 0.832 0.187 1.000 0.575
Metric
dimensions
(mm)
Imperial
dimensions
(inch)
DATI TECNICI / TECHNICAL DATA / TECHNISCHE DATEN
CARACTÉRISTIQUES TECHNIQUES / DATOS TÉCNICOS / CARACTERÍSTICAS TÉCNICAS
A richiesta / On request / Auf Anfrage / Sur demande / Bajo demanda / Sob consulta
12
Albero entrata / Input shaft / Antriebswelle
Arbre d‘entrée / Eje de entrada / Eixo de entrada
CV
D
1
E
1
F G H I U V
202 0.750 1.575 5/16-18 0.709 0.832 0.187 1.000 0.575
203 0.625 1.575 1/4-20 0.630 0.704 0.187 1.000 0.575
