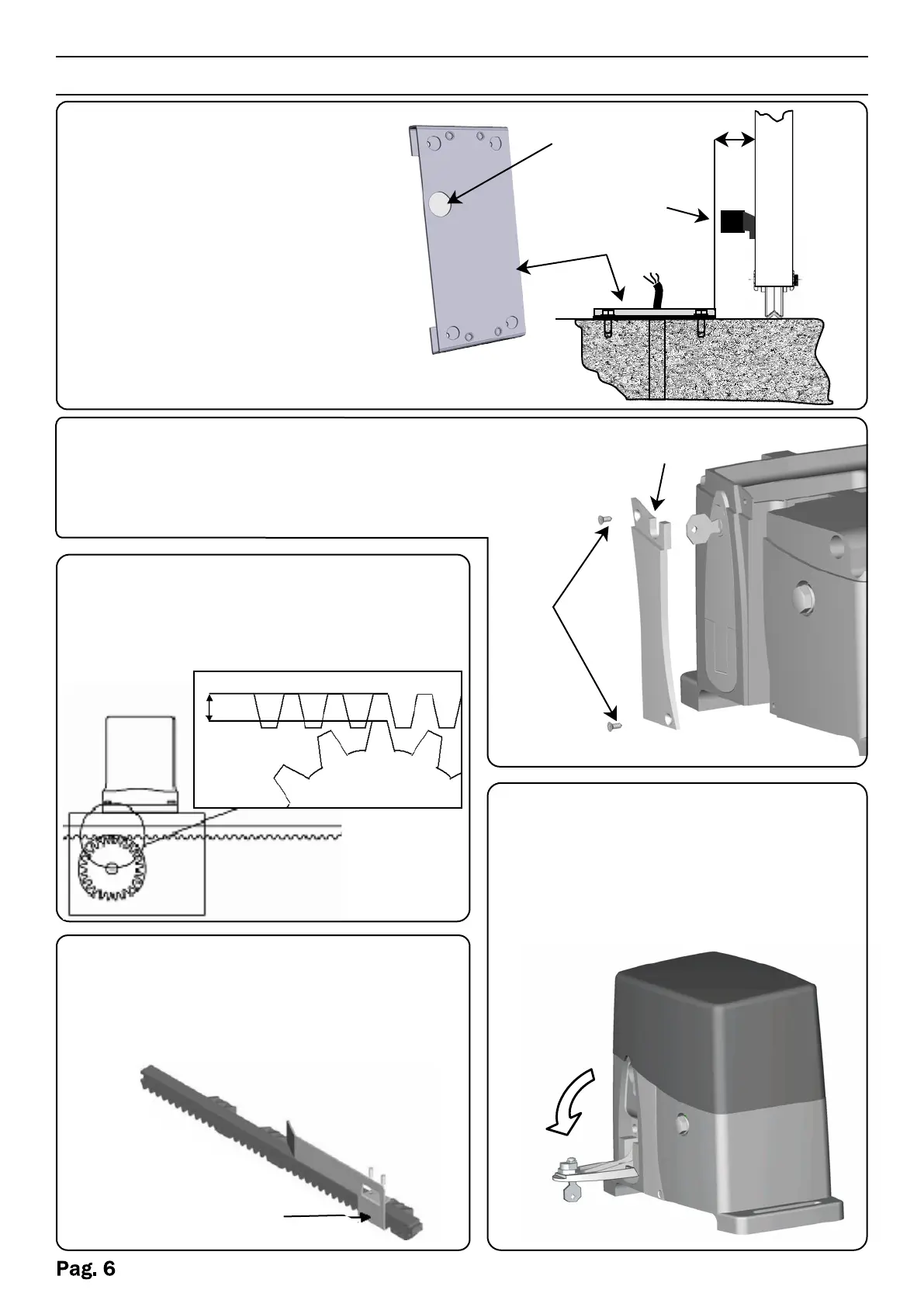

Fijar firmemente la cremallera en la
cancela, dejando una distancia
de 2 a 3 mm. desde el piñón del motor
(Fig.3).
Fijar las placas (Levas G) de Final de
Carrera del motor en la cremallera
(Fig. 4)
Insertar la llave suministrada en el
cilindro respectivo girar la llave y
girar la palanca hacia abajo.
Procedimiento de desbloqueo
50 mm
cancello
Fig. 1
Fig. 3
2-3mm
Fig. 4
G
Quitar la carcasa superior, desatornillar los tornillos A
y quitar la carcasa B, pasar los cables por el
motoreductor como en (fig.2)
A
B
Fig. 2
Fig. 5
Posicionar la placa
suministrada (Fig. 1) a una
distancia de 50 mm/MAX del
borde de la cancela y
perfectamente escuadrada,
con un ángulo de 90°.
Antes de fijar la placa con
cemento, tarugos u otro
elemento, pasar la/s funda/s
de los cables por los agujeros
predispuestos.
Agujeros de
entrada de
cable
Cremallera
Placa
Rueda
