50 mm
cancello
2-3mm
Rad
G
A
B
Fig. 5
INSTALLATIONSANLEITUNG

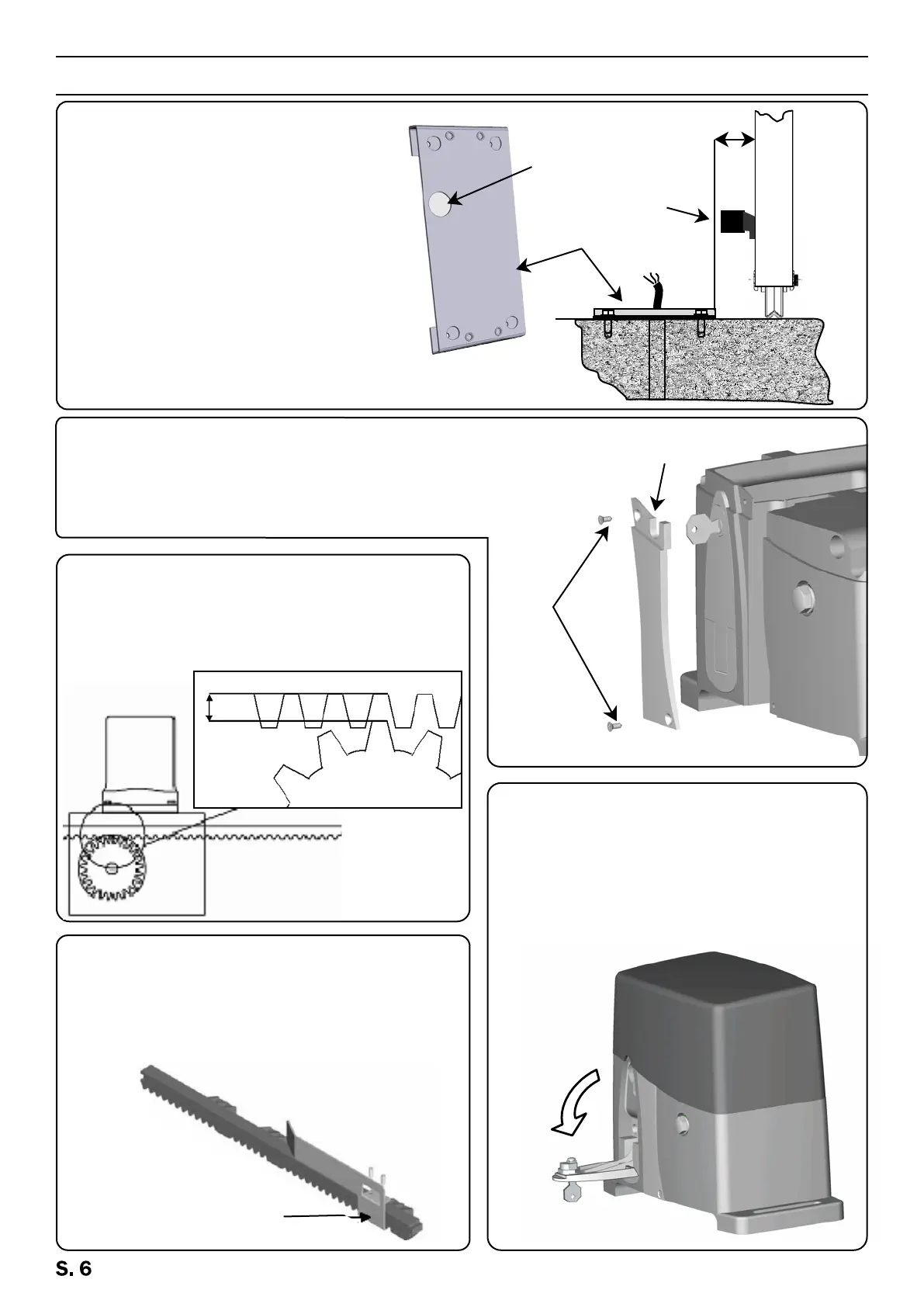

Die ausgestattete Gegenplatte
(Bild 1) maximal 50 mm weit
entfernt vom Torrand und mit
einem perfekten Winkel von 90
Grad legen.
Bevor Sie die Gegenplatte mit
Zement, Dübel oder was
anderes befestigen, ziehen Sie
den/die Kabelschutzmantel/-
ntel durch die vorbereiteten
Löcher.
Löcher fürs
Durchgehen von
den Kabeln
Zahnstange
Gegenplatte
Tor
Bild 1
Bild 3
Die Zahnstange gut und 2 bis 3 mm
weit entfernt vom Treibrad des Motors
(Bild 3) befestigen.
Die Lauf-Ende Platten (G) an
die Zahnstange befestigen
(Bild 4))
Bild 4
1. Den ausgestatteten Schlüssel
in die dazu bestimmte Walze
einstecken und ihn umdrehen.
2. Den Hebel bis Ende ziehen
Notentriegelung
Bild 2
Ziehen Sie das obere Gehäuse heraus, lockern Sie
die Schrauben A und nehmen Sie den Deckel B weg,
jetzt ziehen Sie die Kabel durch den Schlitz im
Getriebemotor (Bild 2).
