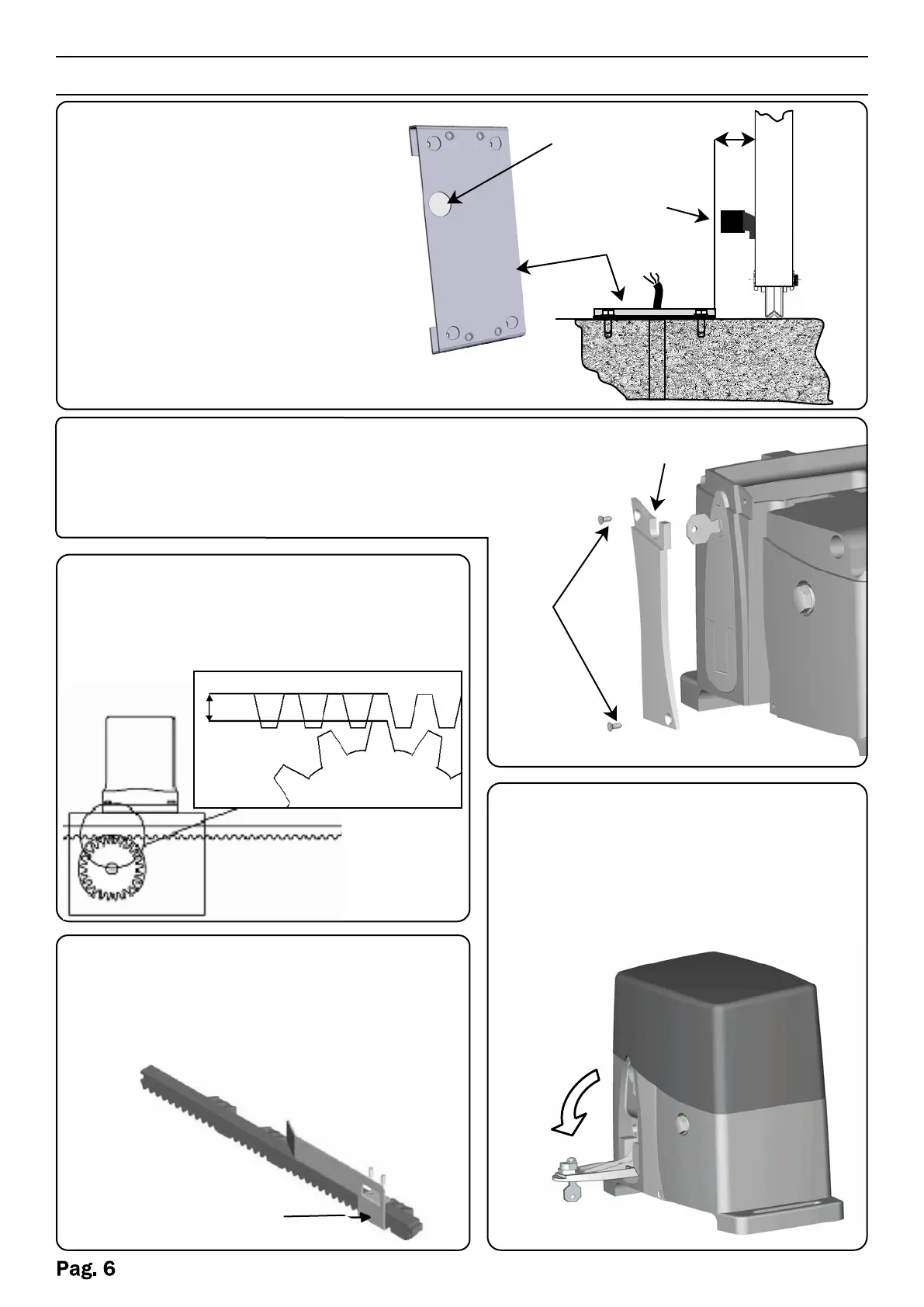

Posizionare la piastra in
dotazione (Fig. 1) ad una
distanza di 50 mm dal bordo
del cancello e perfettamente in
squadro con un’angolo di 90°.
Prima di fissare la piastra con
cemento, tasselli o altro,
passare la/le guaine dei cavi
dai fori predisposti.
Fissare la cremagliera sul cancello in
modo saldo prevedendo una distanza
da 2 a 3 mm dal pignone del motore
(Fig.3).
Fissare le piastre (Camme G) di Fine
Corsa del motore sulla cremagliera,
(Fig. 4)
1. Inserire la chiave in dotazione
nell’apposito cilindro e ruotare la
chiave.
2. Tirare la leva fino a battuta
Procedura di sblocco
MODALITA’ D’INSTALLAZIONE
50 mm
contropiastra
Foro passaggio
cavi
cancello
Cremagliera
Fig. 1
Fig. 3
2-3mm
Ruota
Fig. 4
G
Estrarre il carter superiore svitare le viti A e togliere
la copertura B, passare i cavi nella fessura del
motoriduttore (Fig.2).
A
B
Fig. 2
Fig. 5
