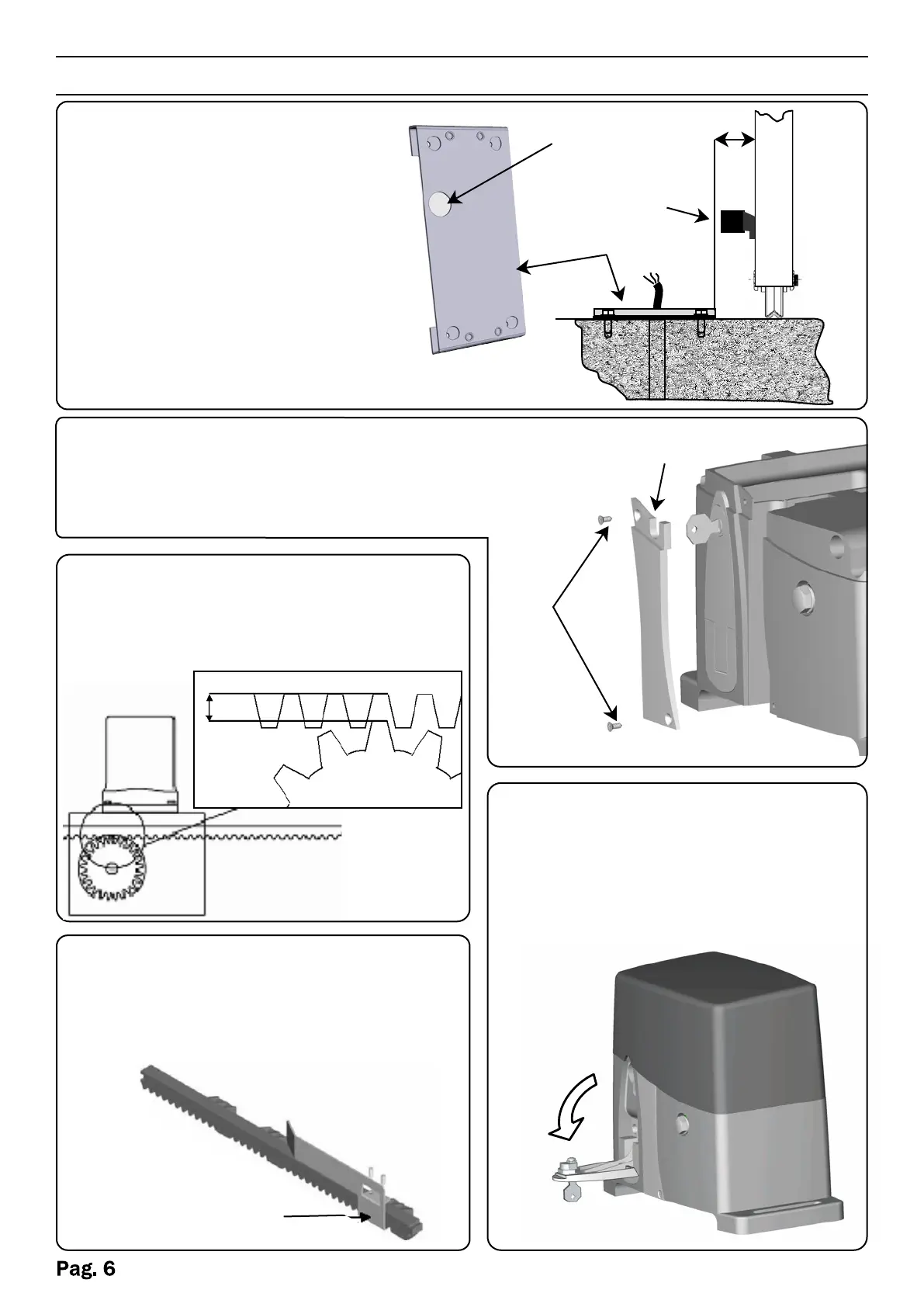

vds AG-Future - Modalités Dinstallation

Fixer les plaques (Cames G) de Fin de
course du moteur sur la crémaillère
(Fig. 4)
1. insérer la clé en dotation en le
cylindre et tourner la clé.
2. tirer le levier jusqu'à le battement
Procédure de débloque
MODALITÉS D’INSTALLATION
50 mm
cancello
Fig. 1
Fig. 3
2-3mm
Fig. 4
G
Extraire le couvercle supérieur, dévisser les vis A
et enlever la couverture B et faire passer les cables
dans la fente du moteur (Fig.2).
A
B
Fig. 2
Fig. 5
Positionner la plaque en
dotation (Fig.1) à une distance
de 50 mm du bord du portail
et parfaitement au niveau avec
l'angle de 90°.
.
Avant de fixer la plaque avec
ciment, chevilles ou autre,
passer la/les gaines des
câbles pour les trous
prédisposés.
Plaque de fixation
Trous de
passage
câbles
Roue
Portail
Crémaillère
Fixer la crémaillère sur le portail de
manière solide en fournissant une
distance de 2 à 3 mm du pignon du
moteur
(Fig.3).
