Fixar a cremalheira no portão em
segurança a uma distância
de 2 a 3 mm do pinhão do motor
(Fig.3).
Fixar o limitador (G) do fim de curso
do motor na cremalheira (Fig. 4)
1. Inserir a chave fornecida dentro
do cilindro e rodar a chave.
2. Puxar a alavanca até que ela pare.
Procedimento do
desbloqueio de emergência

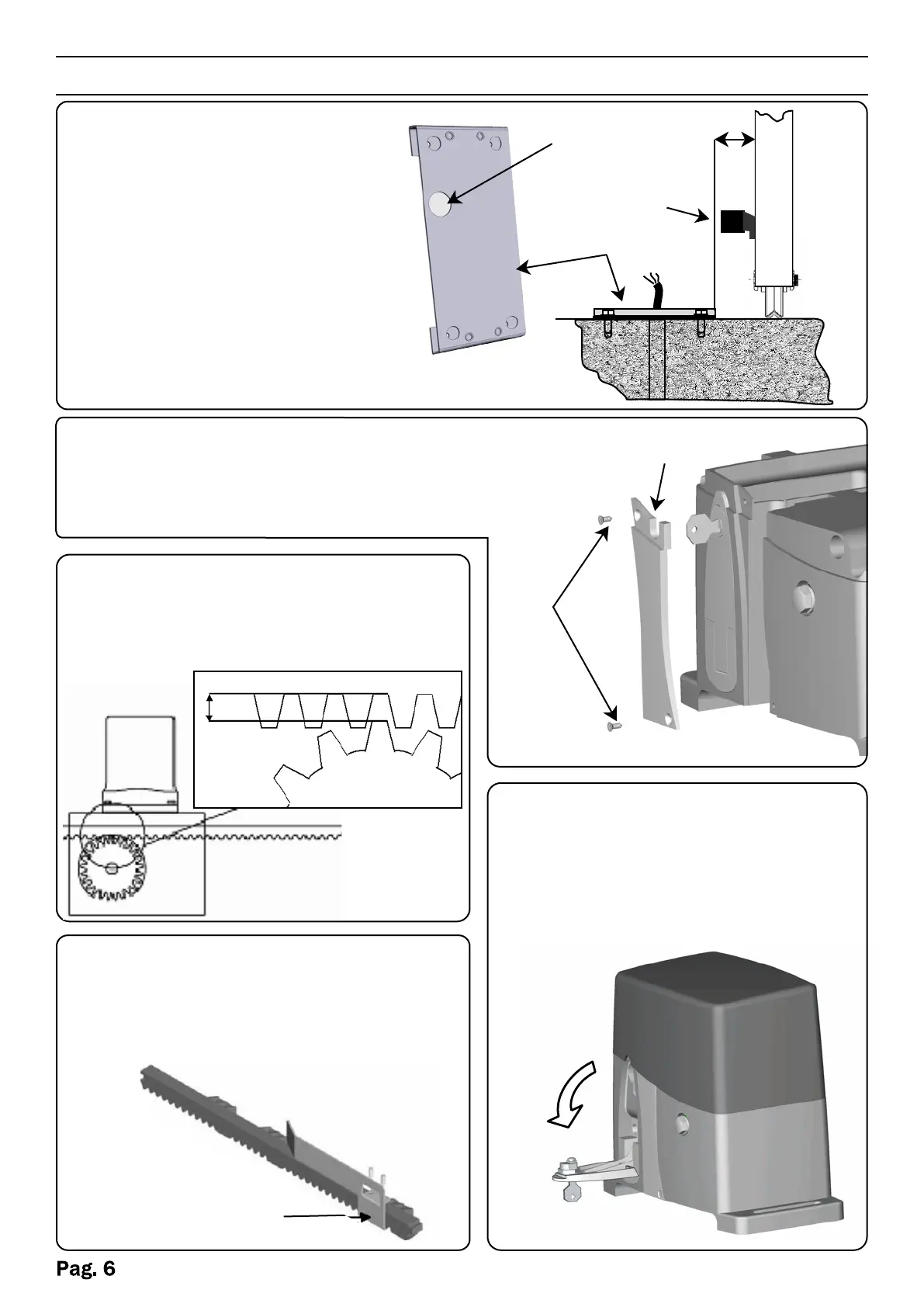

MODALIDADES DE INSTALAÇÃO
50 mm
cancello
Fig. 1
Fig. 3
2-3mm
Fig. 4
G
Remova a tampa superior, desaperte o parafuso A
e retire a tampa B, passar
os cabos na ranhura do motor (Fig.2).
A
B
Fig. 2
Fig. 5
Posicionar a chapa fornecida
(Fig. 1) a uma distância de
50 mm da parte do portão e
perfeitamente em esquadria
com um ângulo de 90º.
Antes de fixar a base com
cimento ou outros, passar os
cabos nos buracos preparados.
Base
Roda
furos para
passagem
de cabos
Cremalheira
