Inbetriebnahme
Inbetriebnahme
1.Schließen Sie den Zylinder oder das vorgeschaltete Ventil fest.
2. Nachgeschaltete Geräteventile öffnen, um die Leitungen abzulassen. Entlüftet Gas in
einen gut belüfteten Bereich und weg von jeder Zündquelle.
3. Nach dem vollständigen Ablassen des Gases die Einstellschraube außer Eingriff bringen
und nachgeschaltete Geräteventile schließen.
4. Vor Transport von Zylindern, die nicht auf einem Wagen für solche Zwecke entworfen
gesichert sind, entfernen Sie Regulatoren.
3.7 Installation MIG (GMAW) Schweißen mit gasgeschirmtem MIG-Draht
Wenn Sie einen nicht abgeschirmten Draht verwenden, müssen Sie eine externe Gasquelle
an das Gerät angeschlossen haben. Bei den meisten nicht geschirmten Drähten die Arbeits-
leitung mit dem Minuspol verbinden und das MIG - Brenner- Polarität mit dem Europäische
Schnittstelle (Siehe layout für die Steuertafel 3.1, Punkt 12). verbinden. Wenden Sie sich im
Zweifelsfall an den Hersteller.
1. Schalten Sie den Hauptschalter EIN (auf der Rückseite) aus.
2. Überprüfen Sie, dass die MIG-Drahtgröße, die Kontaktspitze, der MIG-Brenner und die
Antriebsrollenrille alle gleich groß sind, bevor Sie das MIG-Kabel in die Stromquelle
führen.
3. Verbinden Sie die MIG Brenner mit der Europäische Schnittstelle. Wenden Sie sich im
Zweifelsfall an den MIG-Elektrodendrahthersteller. Der Schweißstrom fließt von der
Stromquelle über schwere Bajonettklemmen. Es ist jedoch wichtig, dass der Stecker so
gesteckt und gedreht wird, dass eine elektrische Verbindung entsteht.
3. Verbinden Sie die MIG Brenner mit der Europäische Schnittstelle. Wenden Sie sich im
Zweifelsfall an den MIG-Elektrodendrahthersteller. Der Schweißstrom fließt von der
Stromquelle über schwere Bajonettklemmen. Es ist jedoch wichtig, dass der Stecker so
gesteckt und gedreht wird, dass eine elektrische Verbindung entsteht.
4. MIG-Drahtspule und MIG-Schweißpistole an die Stromquelle anschließen.
5. Verbinden Sie die Arbeitsleitung mit dem negativen Schweißterminal (-). Wenden Sie sich
im Zweifelsfall an den MIG-Elektrodendrahthersteller. Der Schweißstrom fließt von der
Stromquelle über schwere Bajonettklemmen. Es ist jedoch wichtig, dass der Stecker so
gesteckt und gedreht wird, dass eine elektrische Verbindung entsteht.
6. Schließen Sie den Schutzgasschlauch von der Rückseite der Stromquelle an den Regler /
Ow-Manometer-Ausgang an
7. Schalten Sie den Hauptschalter EIN (auf der Rückseite) ein.
8. Wählen Sie MIG-Modus.
9. Entfernen Sie die MIG-Pistolendüse und die Kontaktspitze.
10. Drücken Sie den MIG-Pistolenauslöser, um den MIG-Draht durch den MIG-Brenner-
Gasdiffusor zu führen, dann t die Kontaktspitze auf dem MIG-Draht und befestigen Sie
ihn sicher an der MIG-Schweißpistole und dann an der Düse.
11. Weitere Informationen zu den Spannungs- / Wirespeed-Einstellungen finden Sie in der
Schweißnahtanleitung auf der Innenseite der Kabeltrommel.
VERBINDEN
HINWEISE
Abhängig von der Art des Drahtes, den Sie mit der MIG-Brenner-Polarität verwenden, müs-
sen Sie eventuell umschalten. Beachten Sie die Empfehlungen des Herstellers.
3.8 Installation für MIG (FCAW) Schweißen mit gaslosem MIG-Draht
Bei Verwendung eines selbstschützenden Fülldrähten, benötigen Sie keine angeschlos-
sene externe Gasquelle an das Gerät. Bei den meisten selbstgeschirmten, mit Fülldrähten
versehenen Drähten verbinden Sie das Arbeitskabel mit dem Pluspol und schließen das
MIG - Brenner- Polarität mit dem Europäische Schnittstelle (Siehe layout für die Steuertafel
3.1, Punkt 12). verbinden. Wenden Sie sich im Zweifelsfall an den Hersteller.
1. Schalten Sie den Hauptschalter EIN (auf der Rückseite) aus.
2. Überprüfen Sie, dass die MIG-Drahtgröße, die Kontaktspitze, der MIG Brenner und die
Antriebsrollenrille alle gleich groß sind, bevor Sie das MIG-Kabel in die Stromquelle
führen.

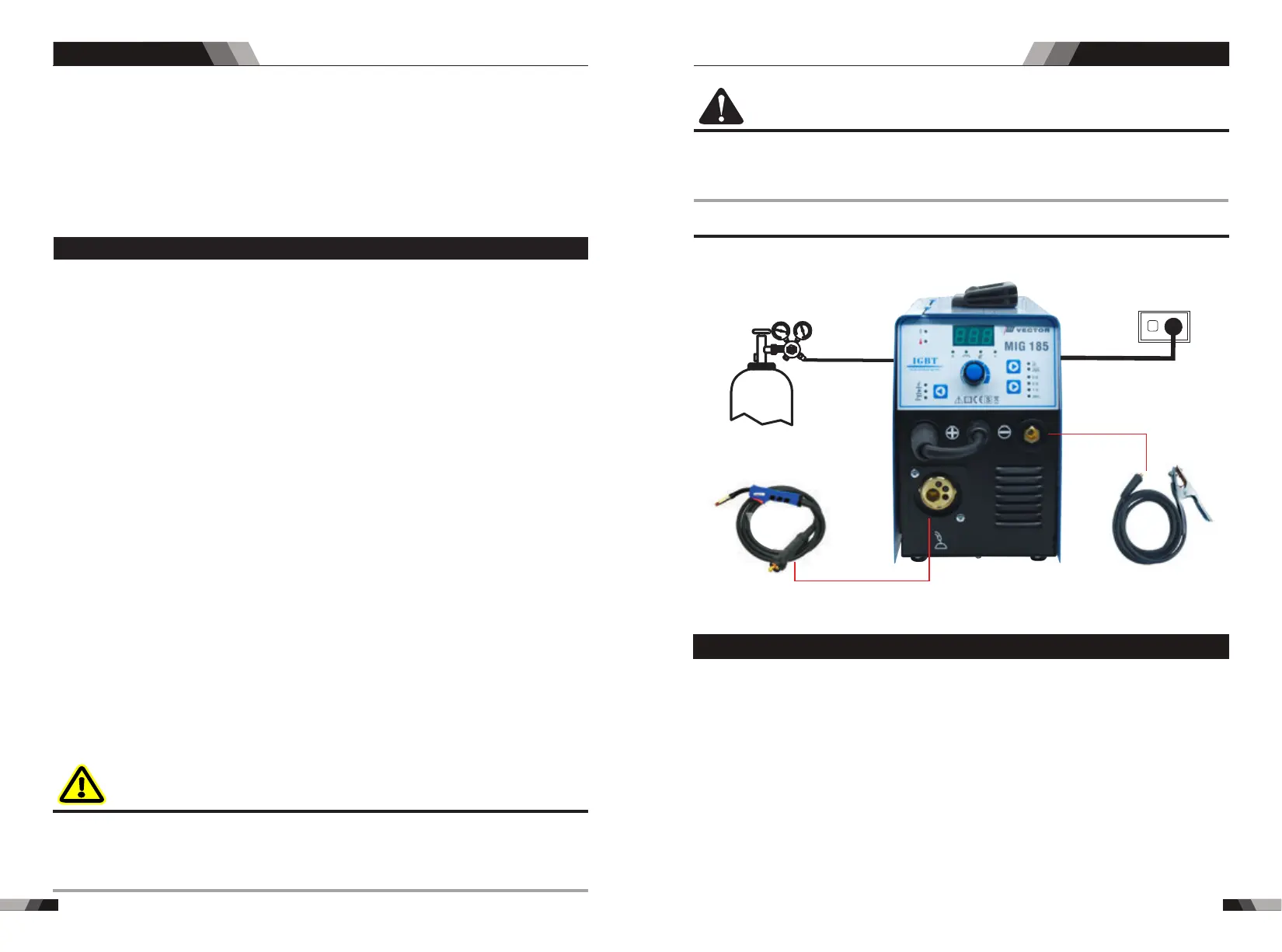

MIG SERIENAUSRÜSTUNG
MIG SERIENAUSRÜSTUNG
Lockere Schraubklemmenverbindungen können eine Überhitzung verursachen und führen
dazu, dass der Stecker in der Klemme angeschmolzen wird.
Entfernen Sie jegliches Verpackungsmaterial vor Gebrauch. Die Lüftungsschlitze an der
Vorder- oder Rückseite der Schweißstromquelle NICHT blockieren.
Bevor Sie die Arbeitsklemme an die Arbeit anschließen, stellen Sie sicher, dass die Strom-
versorgung ausgeschaltet ist.
WARNUNG
Sichern Sie die Schutzgasflasche des Schweißgases in einer aufrechten Position, indem
Sie sie an eine geeignete ortsfeste Halterung ketten, um ein Herunterfallen oder Kippen
zu verhindern.
Stromversorgung
GAS
MIG Schweißbrenner
Massekabel
4. Die MIG (FCAW) Drahtspule und MIG Pistole an die Stromquelle anschließen.
