Inbetriebnahme
Inbetriebnahme
11. Minus-Schweißanschluss
Der Schweißstrom fließt von der Stromquelle über Hochleistungsanschlüsse mit
Bajonettverriegelung. Es ist jedoch darauf zu achten, dass der Stecker eingesteckt und
festgezogen ist, um einen guten elektrischen Anschluss zu gewährleisten.
13. Gaseingangsschnittstelle
Die Gasschnittstelle ist mit dem Ausgangsanschluss des pneumatischen Ventils
verbunden, und nachdem die Verbindung abgeschlossen ist, wird erfasst, ob ein
Gasleckphänomen vorliegt.
Wackelkontakte an den Schweißanschlüssen können zu Überhitzung führen, so dass
der Stecker in der Bajonettfassung schmilzt.
VORSICHT
14. Der Power - schalter
Nachdem die Stromversorgung eingeschaltet wurde, wird der Powerschalter auf “AN”
geschaltet. Die Maschine kann nun in Gebrauch genommen werden. Zum Abschalten
Gerätes den Powerschalten auf “AUS” schalten und die Stromversorgung trennen.
MIG SERIENAUSRÜSTUNG
MIG SERIENAUSRÜSTUNG
9. Plus-Schweißanschluss
Der Schweißstrom fließt von der Stromquelle über Hochleistungsanschlüsse mit
Bajonettverriegelung. Es ist jedoch darauf zu achten, dass der Stecker eingesteckt
und festgezogen ist, um einen guten elektrischen Anschluss zu gewährleisten.
10. positiver und negativer Umwandlungslinie für verschiedener
Schweissverfahren
12. MIG Schweißbrenner Anschluss
Dieser Anschluss ist der Anschlusspunkt des MIG Schweißbrenners. Drücken Sie den
Knopf und drehen Sie Verschlussring den einmal nach rechts (im Uhrzeigersinn).

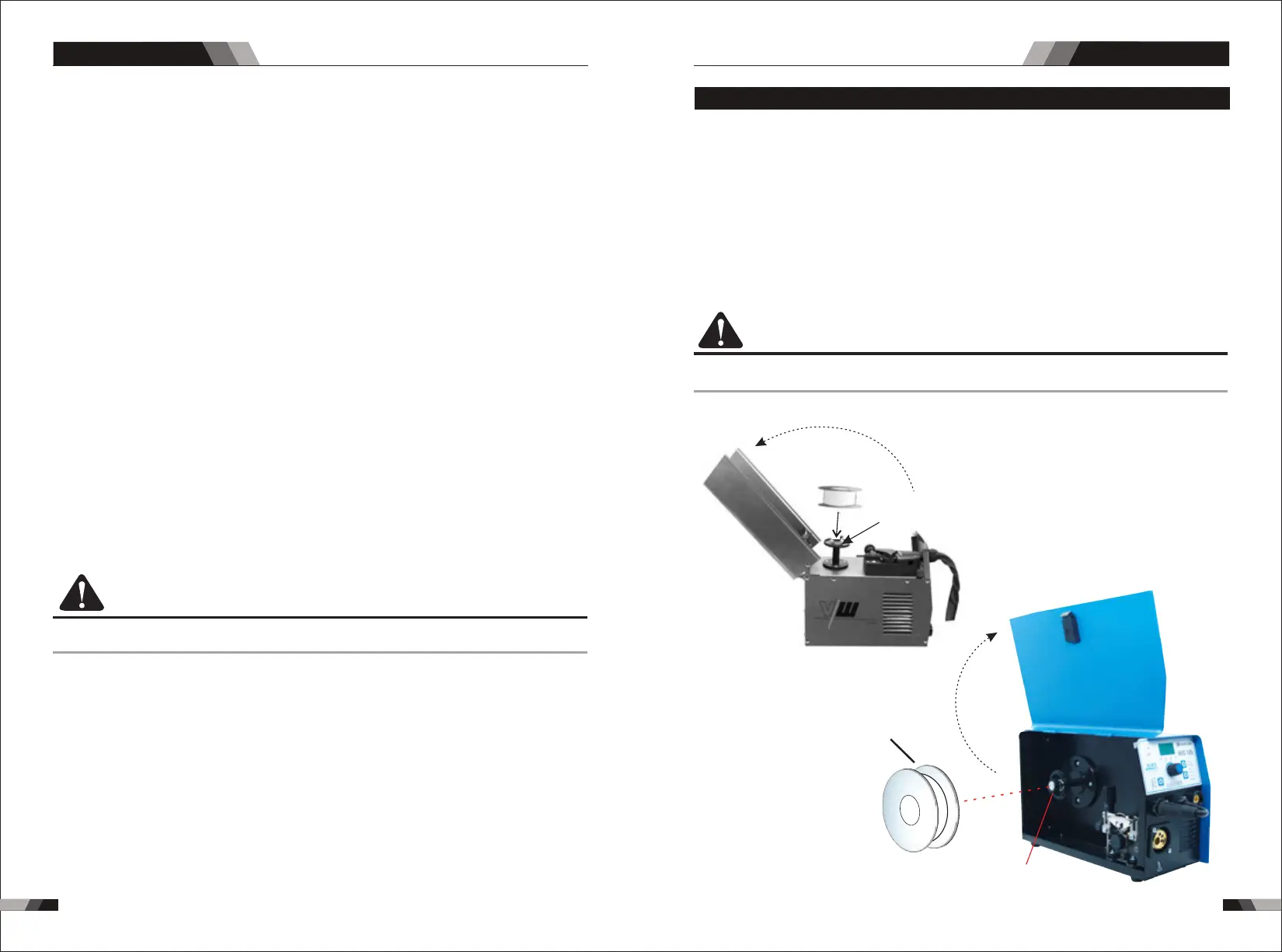

3.2 Installieren Drahtspule
VORSICHT
Gehen Sie vorsichtig mit dem gewickelten Draht um, da er sich abwickeln könnte, sobald
er von der Spule gelöst wird. Halten Sie das Ende gut fest und lassen Sie es nicht los.
Installieren der Drahtspule, montieren Sie die Spule im Spulenhub und ersetzen Sie
die Drahtgewinde Abdeckung.
Installation einer Drahtspule:
1. Entfernen Sie die Abdeckung des Drahtgewindes.
2. Positionieren Sie die Spule in dem Gewinde und drehen Sie die Abdeckung wieder fest,
damit die Spule stabil im Gewinde positioniert ist.
MIG185 / MIG225 Durchmesser 200 (5kg/ mm)
MIG145 1 Durchmesser 100 ( kg/ mm)
MIG255 / MIG295 1 Durchmesser 265 ( 5kg/ mm)
MIG145 Installationsmethode
Schweißdraht
Absch rauben
fixierstift
Absch rauben
fixierstift
Schweißdraht
Für die Auswahl verschiedener Schweißverfahren werden Verbindungslinien verwendet.
Wenn GMAW gewählt wird, muss die Umwandlungslinie in den positiven Stecker
eingesetzt werden und entsprechende Massezange zu negative Stecker, während FCAW
gewählt wurde, dann es an den negativen Stecker angeschlossen werden muss.
Absch rauben
fixierstift
MIG185 / MIG225 / MIG255 /
MIG295 Gleiche
Installationsmethode
