31
32

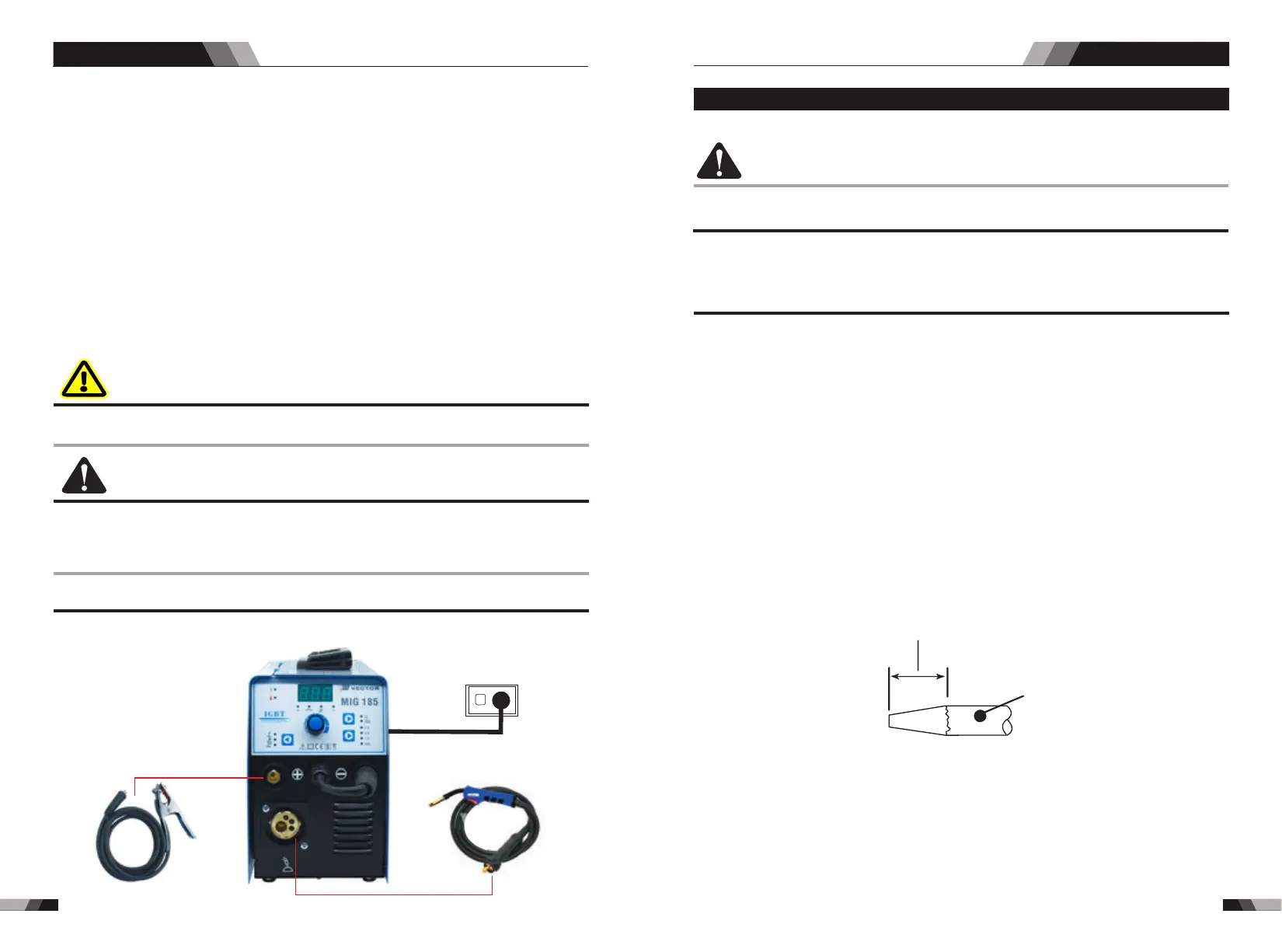

5. Verbinden Sie die Arbeitsleitung mit dem Pluspol (+). Wenden Sie sich im Zweifelsfall an
den MIG-Elektrodendrahthersteller. Schweißstrom von der Stromquelle über Hochleistungs-
Bajonettklemmen. Es ist jedoch wichtig, dass der Stecker so gesteckt und gedreht wird, dass
eine elektrische Verbindung entsteht.
6. Wenn Gasloser MIG-Anschluss (FCAW) verwendet wird, ist für das Schweißen kein
Schutzgas erforderlich. Andernfalls den Schutzgasregler / ow-Sensor des Schweiß-
gases an die Schutzgasflasche anschließen, dann den Schutzgasschlauch von der
Rückseite der Stromquelle an den Regler / Überwurfanschluss anschließen.
7. Schalten Sie den Hauptschalter EIN (auf der Rückseite) ein.
8. Wählen Sie MIG-Modus.
9. Entfernen Sie die MIG-Pistolendüse und die Kontaktspitze.
10. Drücken Sie den MIG-Pistolenauslöser, um den MIG-Draht durch den MIG-Brenner-
Gasdiffusor zu führen, dann t die Kontaktspitze auf dem MIG-Draht und befestigen Sie
ihn sicher an der MIG-Pistole und dann an der Düse.
11. Weitere Informationen zu den Spannungs- / Wirespeed-Einstellungen finden Sie in der
Schweißnahtanleitung auf der Innenseite der Kabeltrommel.
WARNUNG
Bevor Sie die Arbeitsklemme an die Arbeit anschließen, stellen Sie sicher, dass die Stromversor-
gung ausgeschaltet ist.
VERBINDEN
Lockere Schraubklemmenverbindungen können eine Überhitzung verursachen und führen
dazu, dass der Stecker in der Klemme angeschmolzen wird.
Abhängig von der Art des Drahtes, den Sie mit der MIG-Brenner-Polarität verwenden, müs-
sen Sie eventuell umschalten. Beachten Sie die Empfehlungen des Herstellers.
HINWEISE
Entfernen Sie jegliches Verpackungsmaterial vor Gebrauch. Die Lüftungsschlitze an der
Vorder- oder Rückseite der Schweißstromquelle NICHT blockieren.
HINWEIS
Die folgende Konfiguration ist bekannt als Straight Polarity oder DC Elektroden positive.
Es wird hauptsächlich für DC LIFT TIG Schweißen auf den meisten Materialien wie zum
Beispiel Stahl oder Edelstahl verwendet.
WARNUNG
3.9 Konfiguration für LIFT TIG (GTAW) Schweißen
Vor dem Schweißen sichergehen, dass alle angemessenen
und empfohlenen Sicherheitsvorkehrungen getroffen sind.
HINWEIS
Die folgenden Schritte setzen voraus, dass Sie bereits die Schutzgas Maßnahmen wie
vorher beschrieben getätigt haben.
1. Schalten Sie den Ein- / Ausschalter (auf dem hinteren Bedienfeld) aus.
2. Verbinden Sie das Arbeitskabel mit dem positiven Ausgangsanschluss und das LIFT
TIG-Brennerkabel mit dem negativen Ausgangsanschluss.
3. Schließen Sie die Gasleitung / den Schlauch an die richtige Schutzgasquelle an. (Das
Gerät ist nicht mit einer Argon-Ausgangsschnittstelle ausgestattet, Brauchen Sie eine
externe Verbindung).
4. Das Argon-Zylinderventil langsam in die vollständig geöffnete Stellung öffnen.
5. Verbinden Sie die Massezange mit dem Werkstück.
6. Das Argon-Zylinderventil langsam in die vollständig geöffnete Stellung öffnen.6. Das
Wolfram muss zu einem stumpfen Punkt (ähnlich einem Bleistift) geschliffen werden,
um optimale Schweißergebnisse zu erzielen. Siehe Abbildung. Es ist entscheidend, die
Wolfram-Elektrode in Richtung der Schleifscheibe zu schleifen. Schleifen Sie in einem
Winkel von 30 Grad und nie zu einem scharfen Punkt.
2 bis 2.5 mal Elektrodendurchmesser
Elektrode
7. Installieren Sie das Wolfram mit ca. 1,6 mm bis 3,2 mm, das aus dem Gasbecher herausragt,
und stellen Sie sicher, dass Sie die richtige Spannzange haben.
8. Ziehen Sie die hintere Kappe wieder fest.
9. Den Schalter auf ON drehen. Die Betriebs-LED-Lampe sollte aufleuchten.
10. Stellen Sie den Schweißvorgang auf LIFT TIG ein.
11. Stellen Sie den Schweißstromregler auf die gewünschte Stromstärke ein.
12. Jetzt können Sie mit dem LIFT TIG Schweißen beginnen.
Inbetriebnahme
Inbetriebnahme
MIG SERIENAUSRÜSTUNG
MIG SERIENAUSRÜSTUNG
Stromversorgung
MIG Schweißbrenner
Massekabel
