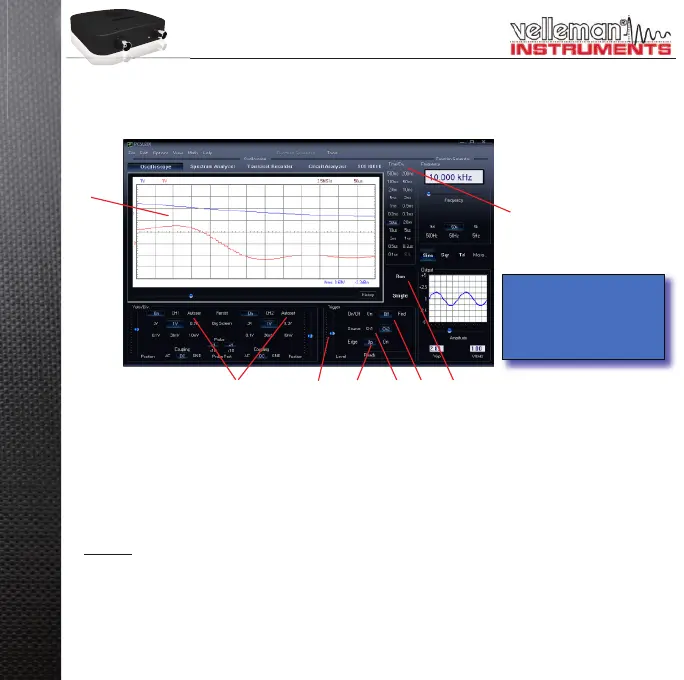

EL OSCILOSCOPIO :
¿Qué? Es un osciloscopio digital de almacenamiento completo y fácil de utilizar.
¿Cómo?
Conecte el circuito que quiere probar a la entrada del osciloscopio (¡No sobrepase el valor de entrada máx. •
del osciloscopio!) o la salida del generador.
Mida con "Trigger Off" (• 6).
Press ‘RUN’ (• 7)
Haga click en el canal y volts/div, o haga click en "Autoset" (• 2).
Seleccione temps/div (• 8).
Disparo:
Seleccione el canal de disparo (• 5).
Seleccione el fl anco de disparo (• 4).
Haga click en "Trigger On" (• 6).
Ajuste el nivel con el conmutador deslizante (• 3). El nivel se visualiza en la parte izquierda del diagrama (1)
1
2 3 4 56 7
8
El LED del aparato se
ilumina si el canal está
activado o desactivado y si
el generador de funciones
está activado
