2.4.3 instAllAtion simplifiée (rAccorDement à un système centrAl à Air pulsé)
Le ventilateur du système central à air pulsé doit toujours être en fonction lorsque l’appareil est en marche puisque
l’évacuation et la distribution d’air frais proviennent de la même section. Le ventilateur du système central à
air pulsé doit fonctionner pour éviter que l’air frais soit directement aspiré par l’évacuation; ce qui réduirait
considérablement l’apport d’air frais au bâtiment.
ATTENTION
Le raccordement des conduits au système central à air pulsé peut être réglementé par certains codes et
standards. Il est de votre responsabilité de consulter et d’appliquer les exigences locales an d’éviter toute
non-conformité.
AVERTISSEMENT
!
L’air frais et vicié emprunte les conduits du système central à air
pulsé, ce qui simplie l’installation.
L’utilisation d’un ventilateur de salle de bains et d’une hotte de
cuisinière est recommandé pour mieux évacuer l’air vicié.

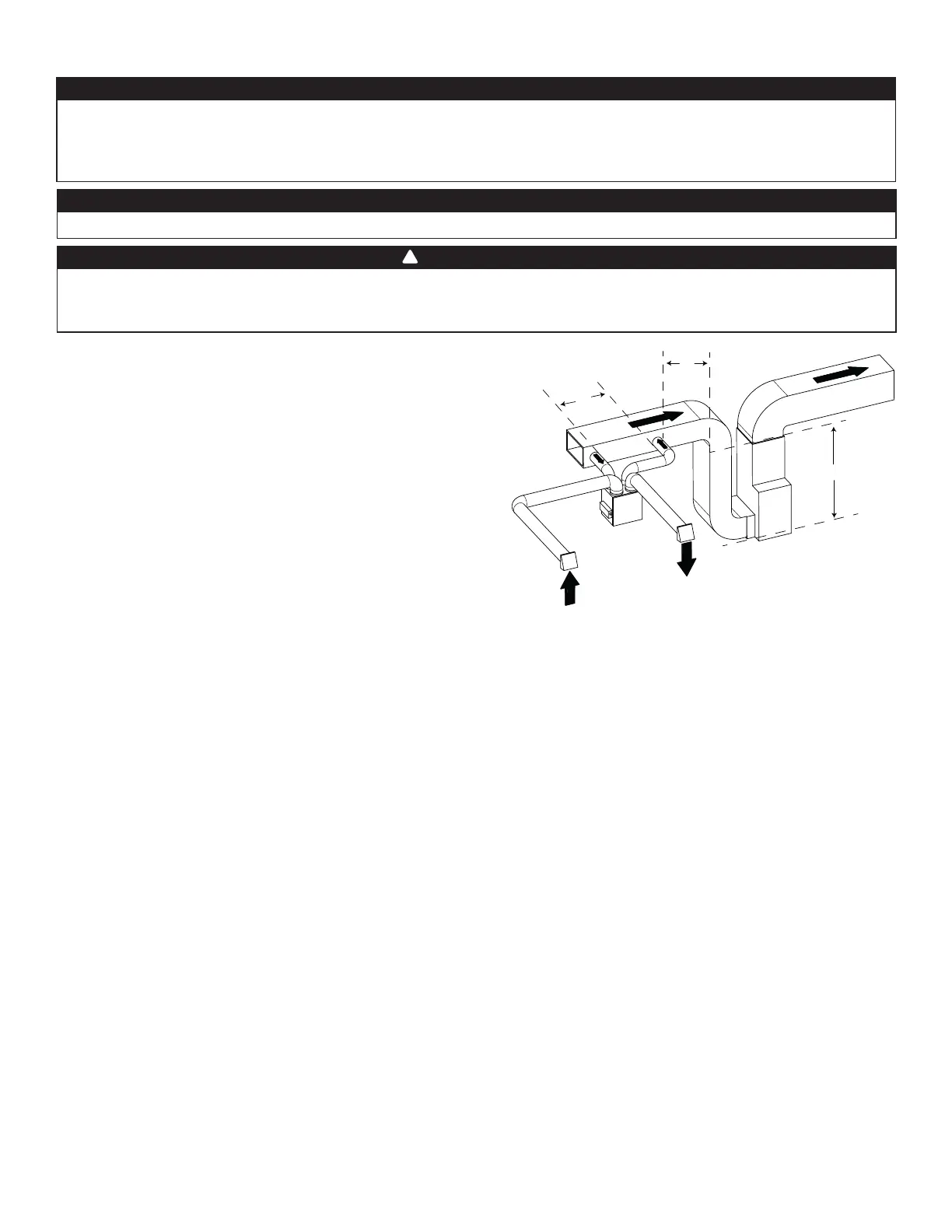

ASpirAtion d’Air viCié :
Relier la bouche d’aspiration d’air vicié de l’appareil au conduit
de retour du système central à air pulsé, au moins 3 pieds (0,9 m)
en amont de la bouche de distribution d’air frais de l’appareil.
diStriBution d’Air frAiS :
Relier la bouche de distribution d’air frais de l’appareil au
conduit de retour du système central à air pulsé, à au moins
10 pieds de celui-ci (A+B)*.
* Cette distance de 10 pieds s’applique seulement dans les
régions où la température extérieure descend sous le point de
congélation 0°C (32°F).
NOTE : Une maison pourvue de plusieurs systèmes à air pulsé
devrait avoir un appareil par système.
VH0167
C
B
A
A+b= min 10 pi
c=3 pi
Distribution
d’air frais
Aspiration d’air
vicié
Évacuation
d’air vicié
Aspiration d’air
frais
Ne raccorder l’appareil à aucun conduit de distribution du système central à air pulsé.
ATTENTION
