Pour l’installateur
VF0051

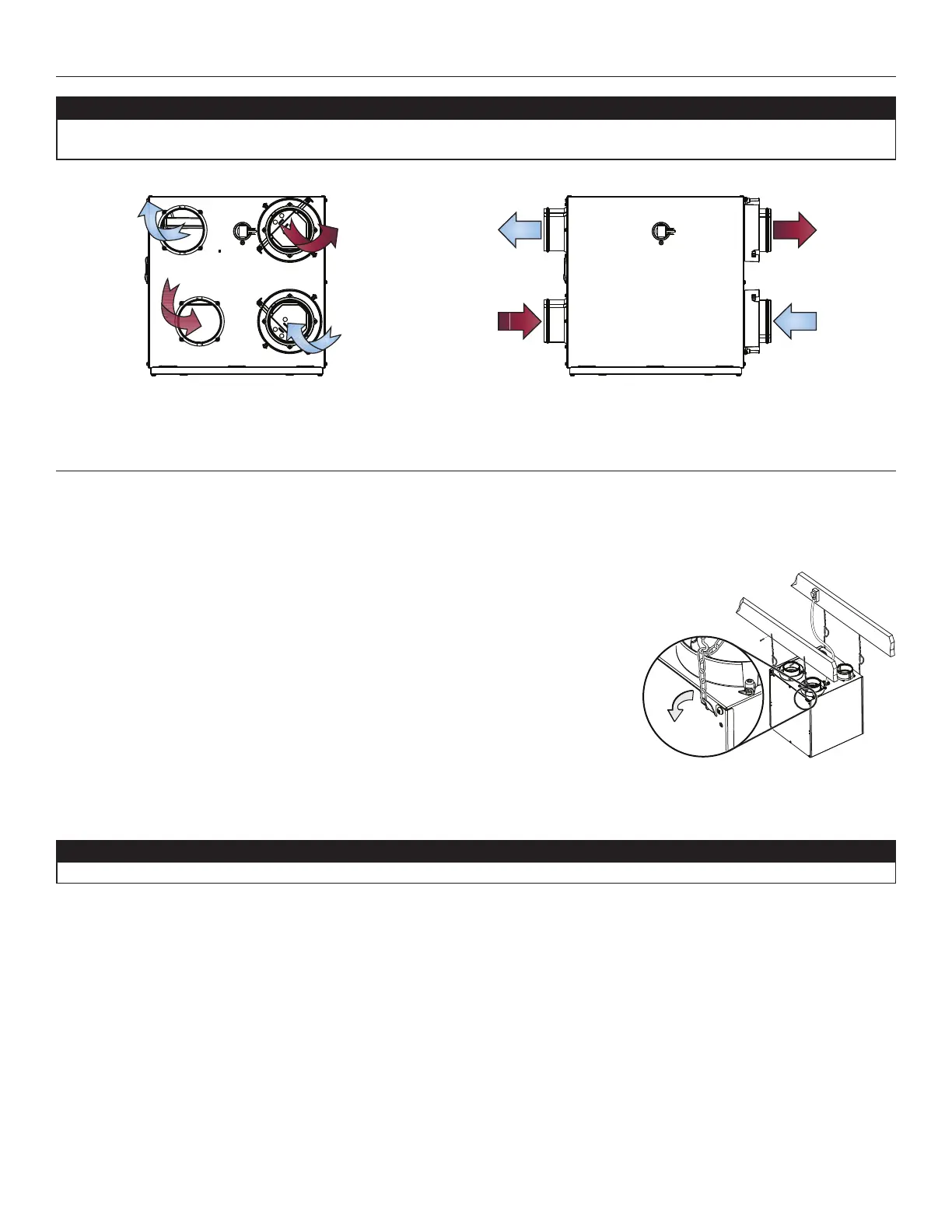

APPAREILS AVEC BOUCHES SUR LE DESSUS APPAREILS AVEC BOUCHES LATÉRALES
AVANT DE L’APPAREIL
AVANT DE L’APPAREIL
DISTRIBUTION
D
’AIR FRAIS
ASPIRATION
D
’AIR VICIÉ
ÉVACUATION
D
’AIR VICIÉ
ASPIRATION
D’AIR FRAIS
DISTRIBUTION
D
’AIR FRAIS
ASPIRATION
D
’AIR VICIÉ
ÉVACUATION
D
’AIR VICIÉ
ASPIRATION
D’AIR FRAIS
5. DISTRIBUTION DE L’AIR
6. INSTALLATION
S’assurer que l’appareil n’a pas été endommagé pendant le transport; inspecter la porte, les bouches, le cordon d’alimentation, etc.
6.1 EMPLACEMENT DE L’APPAREIL
Choisir un endroit approprié où installer l’appareil, puis le suspendre aux solives à l’aide des 4 chaînes et ressorts fournis.
• Dans un endroit chauffé de la maison où la température est maintenue entre 10 °C/50 °F
et 40° C/104 °F;
• Autant que possible, éloigné des endroits les plus fréquentés (salle à manger, salon,
chambres à coucher);
• De façon à pouvoir accéder facilement à l’intérieur du boîtier pour l’entretien trimestriel et
annuel, ainsi qu’au compartiment électrique sur le côté de l’appareil;
• Près d’un mur extérieur, de façon à réduire la longueur des conduits flexibles isolés;
• À proximité d’un drain. S’il n’y en a pas, se servir d’un seau pour récupérer l’écoulement;
• Éloigné des cheminées chaudes, du panneau des circuits électriques et autres risques
d’incendie;
• Prévoir une source d’alimentation électrique standard à moins de 3pi.
Plier les 4 crochets situés aux 4 coins de l’appareil pour suspendre ce dernier aux solives du plafond à l’aide des 4 chaînes et crochets
fournis. Voir l’illustration.
VD0242
S’assurer que l’appareil est de niveau
ATTENTION
Avant d’installer cet appareil, prendre le temps de lire attentivement la page 2 de ce guide pour s’assurer que
l’appareil est installé de façon sécuritaire et optimale.
ATTENTION
