Pour l’installateur

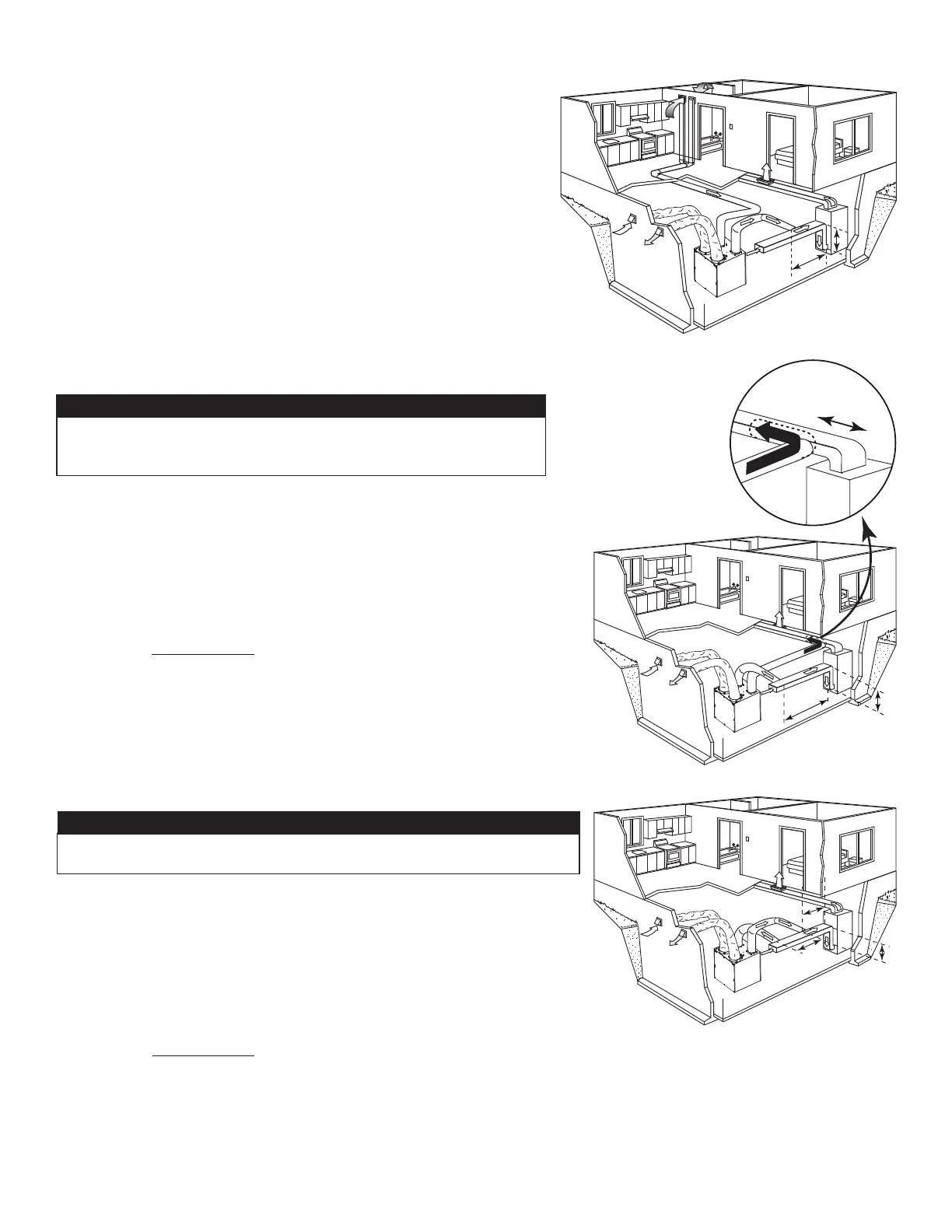

6.2.3 DISTRIBUTION À LA SOURCE - CÔTÉ RETOUR
Évacuation d’air vicié
• Comme pour l’installation indépendante (section 6.2.1)
Distribution d’air frais
• Couper une ouverture dans le conduit de retour de la fournaise, à au moins
10pieds (3,1m) de celle-ci (A+B).
• Raccorder cette ouverture à la bouche de Distribution d’air frais de
l’appareil.
NOTE : Pour ce type d’installation, il est recommandé, sans toutefois être
essentiel, que le ventilateur de la fournaise soit synchronisé avec
l’appareil.
VH0127
B
A
A + B = AU MOINS
10 PI (3,1 M)
6.2.4 INSTALLATION SIMPLIFIÉE - DISTRIBUTION/RETOUR
Aspiration d’air vicié
• Couper une ouverture dans le conduit de retour de la fournaise, à au moins
10pieds (3,1m) de celle-ci (A+B).
• Raccorder cette ouverture à la bouche d’Évacuation d’air vicié de l’appareil.
Distribution d’air frais
• Couper une ouverture dans le conduit de distribution de la fournaise, à au moins
18pouces (0,5m) de celle-ci.
• Raccorder cette ouverture à la bouche de Distribution d’air frais de l’appareil à
l’aide d’un conduit de métal.
• S’assurer que le conduit de l’appareil forme un coude à l’intérieur du conduit de
la fournaise.
NOTE : Pour ce type d’installation, il est recommandé, sans toutefois être essentiel,
que le ventilateur de la fournaise soit synchronisé avec l’appareil.
VH0129
A
B
A + B = AU MOINS
10 PI (3,1 M)
18 po
(0,5 M) MIN
6.2.5 INSTALLATION SIMPLIFIÉE - RETOUR/RETOUR
Aspiration d’air vicié
• Couper une ouverture dans le conduit de retour de la fournaise, à au moins
18pouces (3,1m) de celle-ci (A+B).
• Raccorder cette ouverture à la bouche d’Évacuation d’air vicié de l’appareil.
Distribution d’air frais
• Couper une ouverture dans le conduit de retour de la fournaise, à au moins
10pieds (3,1m) de celle-ci.
• Raccorder cette ouverture à la bouche de Distribution d’air frais de l’appareil à
l’aide d’un conduit de métal.
• S’assurer que le conduit de l’appareil forme un coude à l’intérieur du conduit de la fournaise.
• S’assurer que les deux raccordements au conduit de retour de la fournaise sont à au moins 3 pieds (1 m) l’un de l’autre (C).
VH0128
C
A
B
A + B = AU MOINS
10 PI (3,1 M)
C = AU MOINS
3 PI (1 M)
Pour ce type d’installation, le ventilateur de la fournaise doit être
synchronisé avec l’appareil.
ATTENTION
Si l’appareil est raccordé au conduit de distribution de la fournaise,
ce dernier doit être en métal et de dimensions lui permettant de
supporter le débit additionnel produit par l’appareil.
ATTENTION
