Vertex Standard VX-146 Service Manual

13
DBA
C
E
1
3
2
FMW1 (W1)
(Q1035)
MC2850 (A7)
(D1018)
FA1101F
(D1013, 1018)
RT1N441U (N3)
(Q1040)
2SC4154E (LE)
(Q1006, 1016
1023, 1037)
2SA1602A (MF)
(Q1036, 1042)
NJM2406F
(Q1039)
NJM2902V
(Q1017, 1030)
CPH6102 (AB)
(Q1043)
IMZ2 (Z2)
(Q1032)
NJM2070M
(Q1041)
LC75834W
(Q1027)
12-22SURSYGC/S530-A2/TR8
(D1012)
DTC124TE (25)
(Q1024)
F

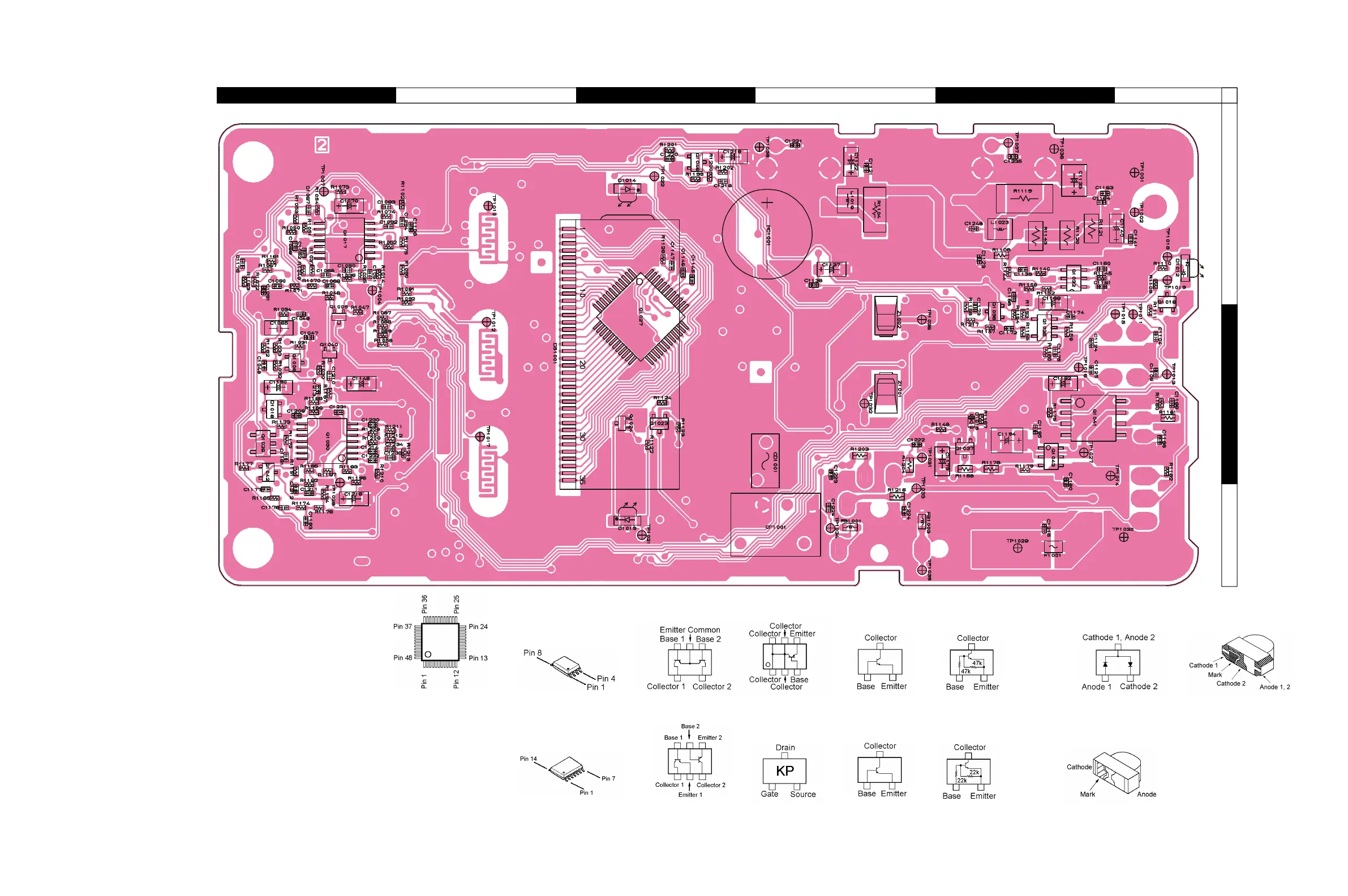

MAIN Unit Parts Layout
Side A
2SK2035 (KP)
(Q1009)

Vertex Standard VX-146 Specifications

General

Brand	Vertex Standard
Model	VX-146
Category	Transceiver
Language	English
