53VX-1700 Series (EXP Version) Service Manual

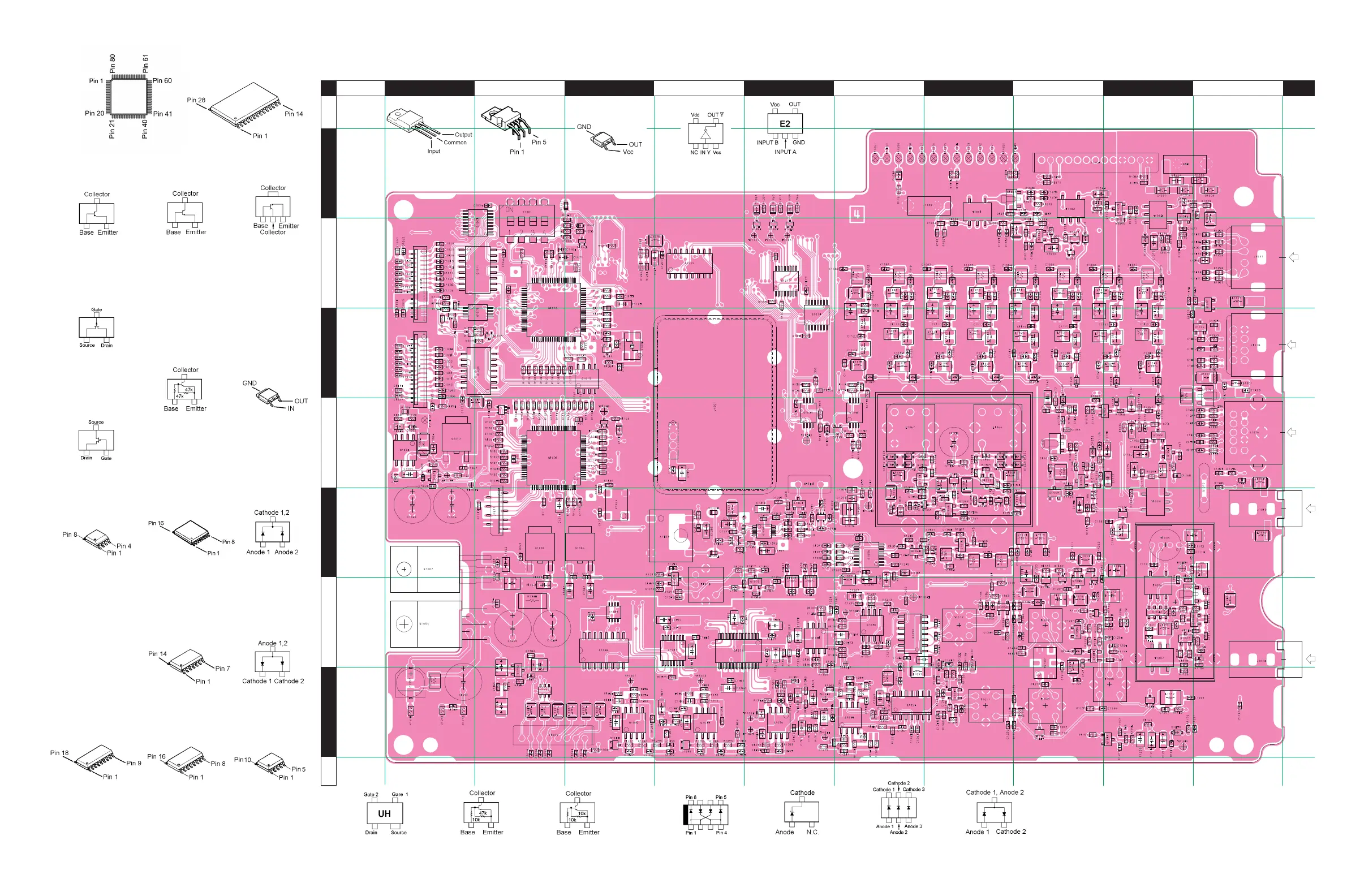

Parts Layout (Side A)
BA DCEFHGIJ
1
2
3
4
5
6
7
K
8
2SA1365
(Q1048)
2SA1602A (MF)
(Q1010, 1046)
2SC2714 (QY)
(Q1016, 1021, 1023,
1026, 1027, 1063,
1064, 1070, 1074,
1075)
2SC2812 (LG)
(Q1002, 1044)
2SC3356 (R24)
(Q1028)
2SC2954 (QK)
(Q1001, 1029)
2SC3357 (RK)
(Q1025)
2SD2211 (DQR)
(Q1076)
2SC4047 (ZY)
(Q1013)
2SJ125D (JD)
(Q1091, 1092)
2SK520 (K41)
(Q1022, 1024)
2SK210GR (YG)
(Q1072, 1073)
2SK302Y (TY)
(Q1066)
3SK151GR (UH)
(Q1043, 1049, 1050)
AD9833BMR
(Q1060)
ADF4001BRU
(Q1056)
CD4094BPWR
(Q1014, 1017)
AK4550VT
(Q1081)
AK4528VF
(Q1071)
BR24L64
(Q1015)
LM2904PWR
(Q1039, 1040, 1078)
M51945BPF
(Q1004)
TC7W04FU
(Q1089)
UPC4572G2
(Q1030, 1032, 1033,
1034, 1036, 1041)
DTC114EUA (24)
(Q1019)
KIA7808API
(Q1007)
M62354FP
(Q1020)
RF2713
(Q1052, 1054)
PDTC144EE (08)
(Q1005. 1009, 1037,
1038, 1045, 1047,
1053, 1065, 1068,
1069, 1082, 1083,
1084)
TC7S04FU (E5)
(Q1059, 1062)
TD62783AFN
(Q1003)
TDA2003H
(Q1055)
HD64F2134
(Q1018)
UPD77115GK
(Q1035)
L78M05T
(Q1008)
UPC2926T
(Q1006)
TC7ST08FU
(Q1080)
BA05FP
(Q1012)
DAN235U (M)
(D1031, 1033, 1034)
MC2848 (A6)
(D1003, 1035)
DAP236U (X)
(D1046)
HZM27WA (27A)
(D1056)
HSB88WSTR
(D1032)
HZM7.5NB3
(D1036, 1064)
IMN10 (N10)
(D1001)
MC2850 (A7)
(D1044, 1045)
BU4052BCF
(Q1079)
TC4028BF
(Q1011)
TC47HC4040AF
(Q1088)
MAIN Unit (Lot 1~6)
