Main Unit
VX-920/-920E VHF series Service Manual
2SK508 (K52)
(Q1047)
2SK880GR (XG)
(Q1068)
DA221 (K)
(D 1023, 1039, 1047,
1048)
2SC3356 (R24)
(Q1027)
2SC4227 (R32)
(Q1052)
2SC4617 (BR)
(Q1056, 1071)
2SC5226 (R22)
(Q1022, 1033, 1042,
1051, 1058)
AK2345
(Q1032)
DTC114TE (04)
(Q1040, 1048)
DTC144EE (26)
(Q1035, 1037, 1043,
1044, 1049, 1079,
1081)
TA31136FN
(Q1067)
2SK3478
(Q1021)
SA7025DK
(Q1070)
UNR911FJ0L (6O)
(Q1045)
UMD5N
(Q1006, 1060)
LM2904PWR
(Q1080)
LM2902PWR
(Q1073, 1074)
NJU4066BV
(Q1078)
SPM5001
(Q1034)
DAN222 (N)
(D1020, 1044, 1046)
DAN235 (M)
(D1024, 1043)

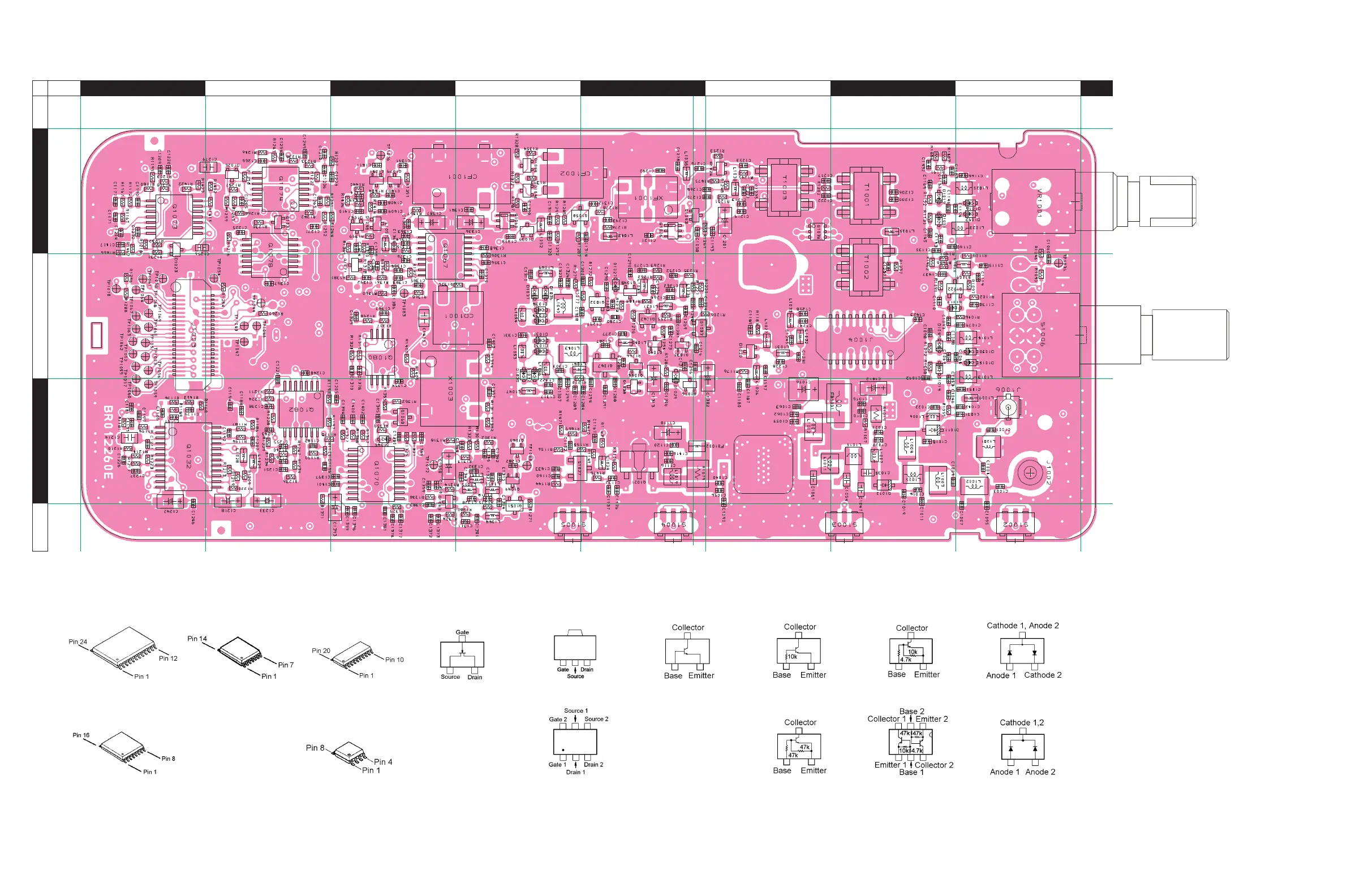

Parts Layout (Lot. 4-)
1
2
3
a b c d e f
g
h
i
4
(Side B)
