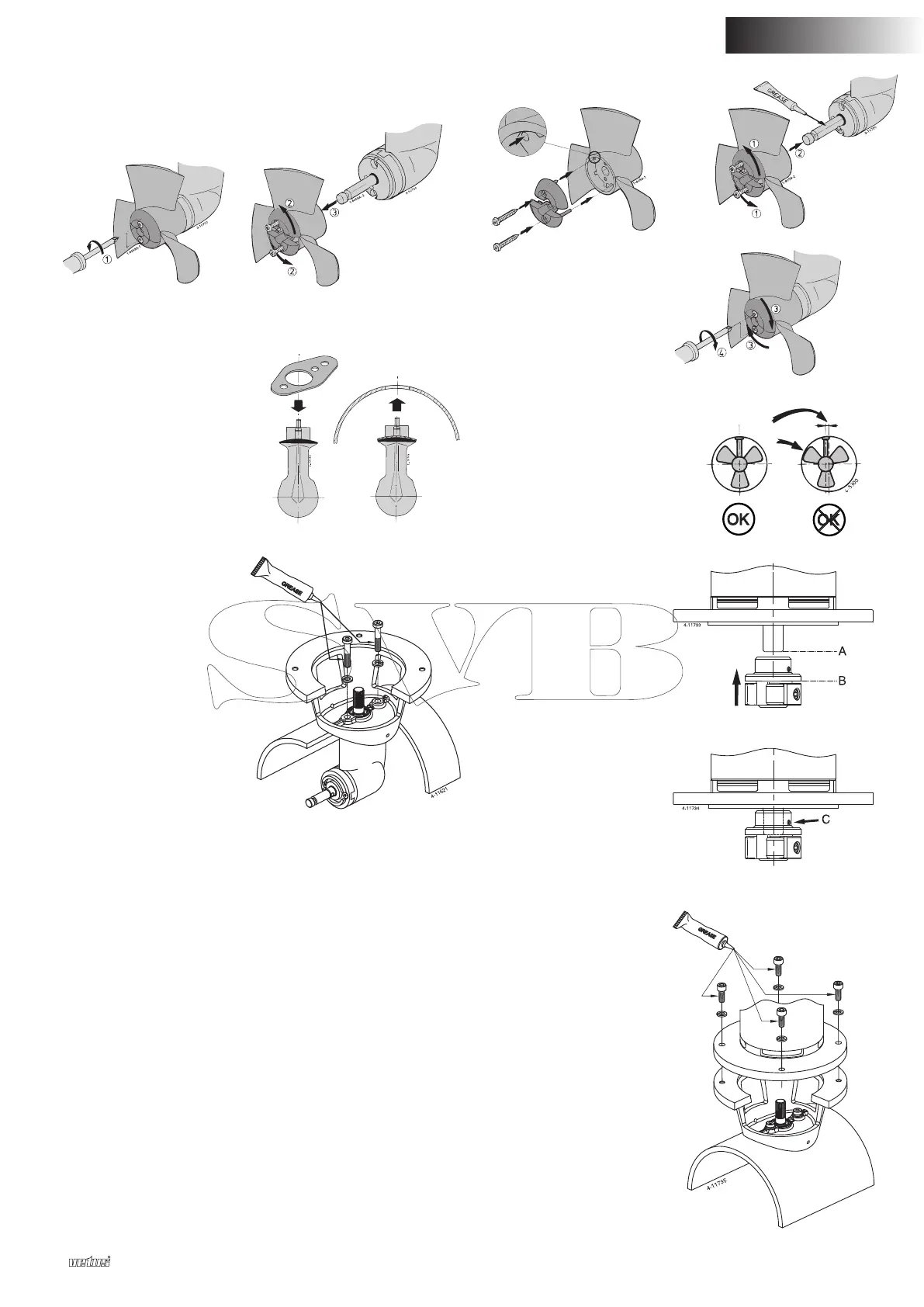

Montage de l’embase et de la bride interme-
diaire
Dépose l’hélice.
Poser le joint entre l’embase
et la tuyère. Mettre du mastic
d’étanchéité (au polyurétha-
ne ou silicone) entre l’emba-
se et le joint et entre le joint et
la tuyère, et placer l’embase
dans le trou de la tuyère.
*) par exemple du Sikaflex
®
-
292.
Graisser le trou dans la bride
intermédiaire et poser cette
bride. Graisser d’abord le
filetage des boulons avec de
l’‘outboard gear grease’.
Vérifier l’étanchéité dès la mise à l’eau du bateau.
Montage final
Graisser l’arbre d’hélice avec
de l’ ‘outboard gear grease’
et installer l’hélice.
L’hélice doit à présent tourner
librement à 1,5 mm minimum
de la paroi de la tuyère.
Glissez le raccord souple sur
l’arbre de l’électromoteur jus-
qu’à ce que l’extrémité de
l’arbre de l’électromoteur (A)
coïncide avec la partie infé-
rieure de la bride (B).
Serrez la vis de blocage (C).
Graisser les filetages des
boulons avec de l’’outbourd
gear grease’ et poser le
moteur électrique sur la bride
intermédiaire.
Contrôler, en tournant l’hélice
à main, ce doit se faire sans
friction, quand l’arbre du
moteur électrique est prise.
Contrôler que l’arbre de la
queue et l’arbre de l’électro-
moteur ne se touchent pas.
