Operation manual and installation instructions Bow thruster 75 kgf, ø 185 mm

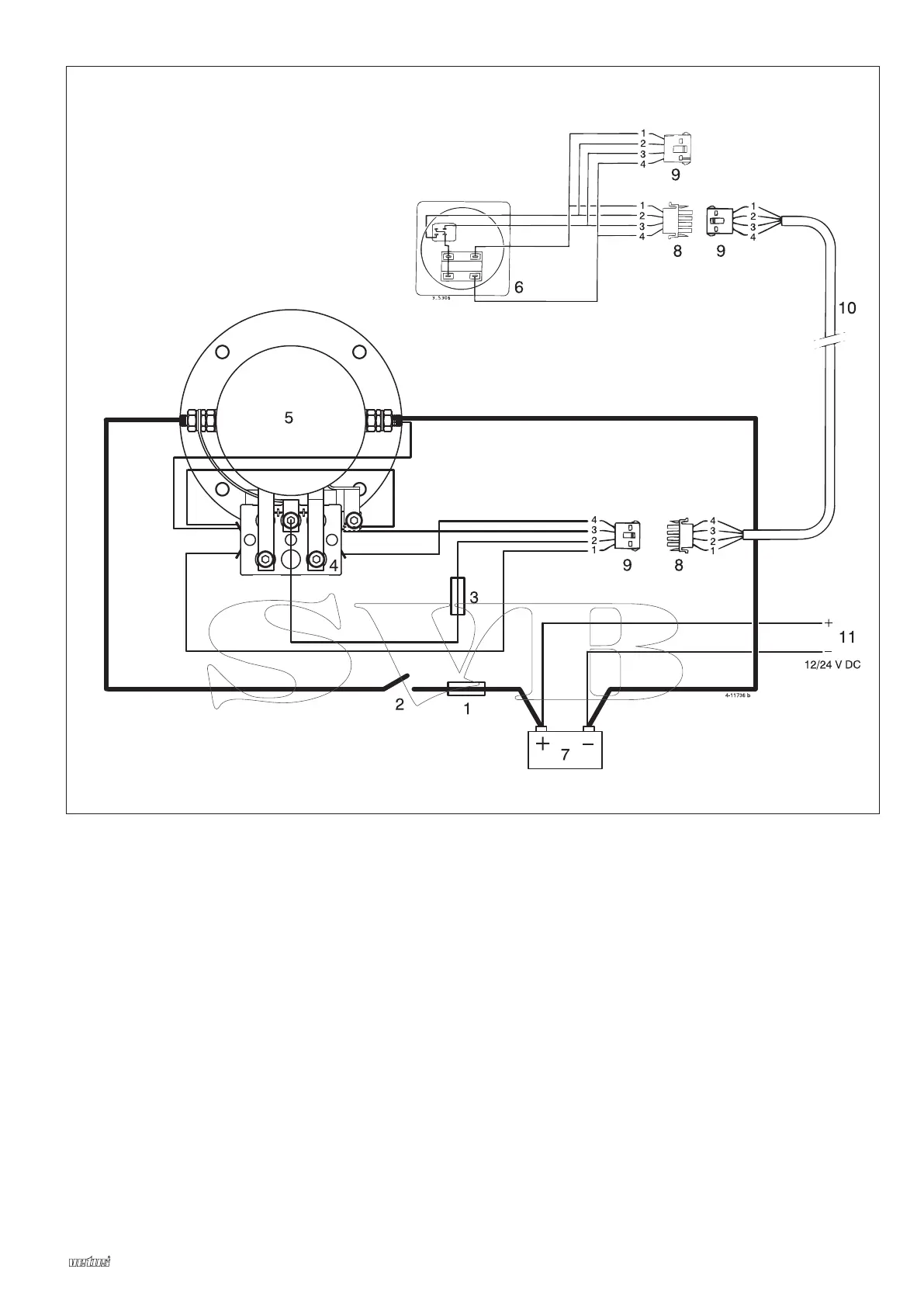

1 Fusible principal
2 Interrupteur principal
3 Fusible courant de commande
4 Contacteur solénoïde
5 Moteur électrique
6 Panneau de commande
7 Batterie
8 Prise mâle
9 Prise femelle
10 Câble de branchement
11 Générateur
Code de couleur des câbles:
1 Bleu
2 Rouge (+)
3 Noir (-)
4 Blanc
1 Fusible principal
2 Interruptor principal
3 Fusible de circuito de control
4 Interruptor de solenoide
5 Electromotor
6 Tablero de mandos
7 Batería
8 Clavija macho
9 Clavija hembra
10 Cable prolongador
11 Generador
Código de color de los cables:
1 Azul
2 Rojo (+)
3 Negro (-)
4 Blanco
1 Fusibile principale
2 Interruttore principale
3 Fusibile del circuito di comando
4 Interruttore solenoidale
5 Motore elettrico
6 Panelo di comando
7 Batteria
8 Spina maschio
9 Spina femmina
10 Prolunga
11 Dinamo
Codice colori cavi:
1 Blu
2 Rosso (+)
3 Nero (-)
4 Bianco
