Vetus BOW9512C - Incorporación; Instalación de la Parte Posterior y la Brida Intermedia

30 020526.06
vetus® Operation manual and installation instructions bow thrusters BOW9512C and BOW9524C
4 Incorporación
Consulte el documento „Recomendaciones
de instalación para las hélices de proa“, códi-
go de art. Vetus 020571.01, para ver la insta-
lación del conducto de propulsión 01.
Para las dimensiones principales, véanse los
croquis en la pág. 65.
¡atención!
El espacio donde se sitúa el electromo-
tor de la hélice de proa y el espacio don-
de se sitúa la batería han de estar secos
y bien ventilados.

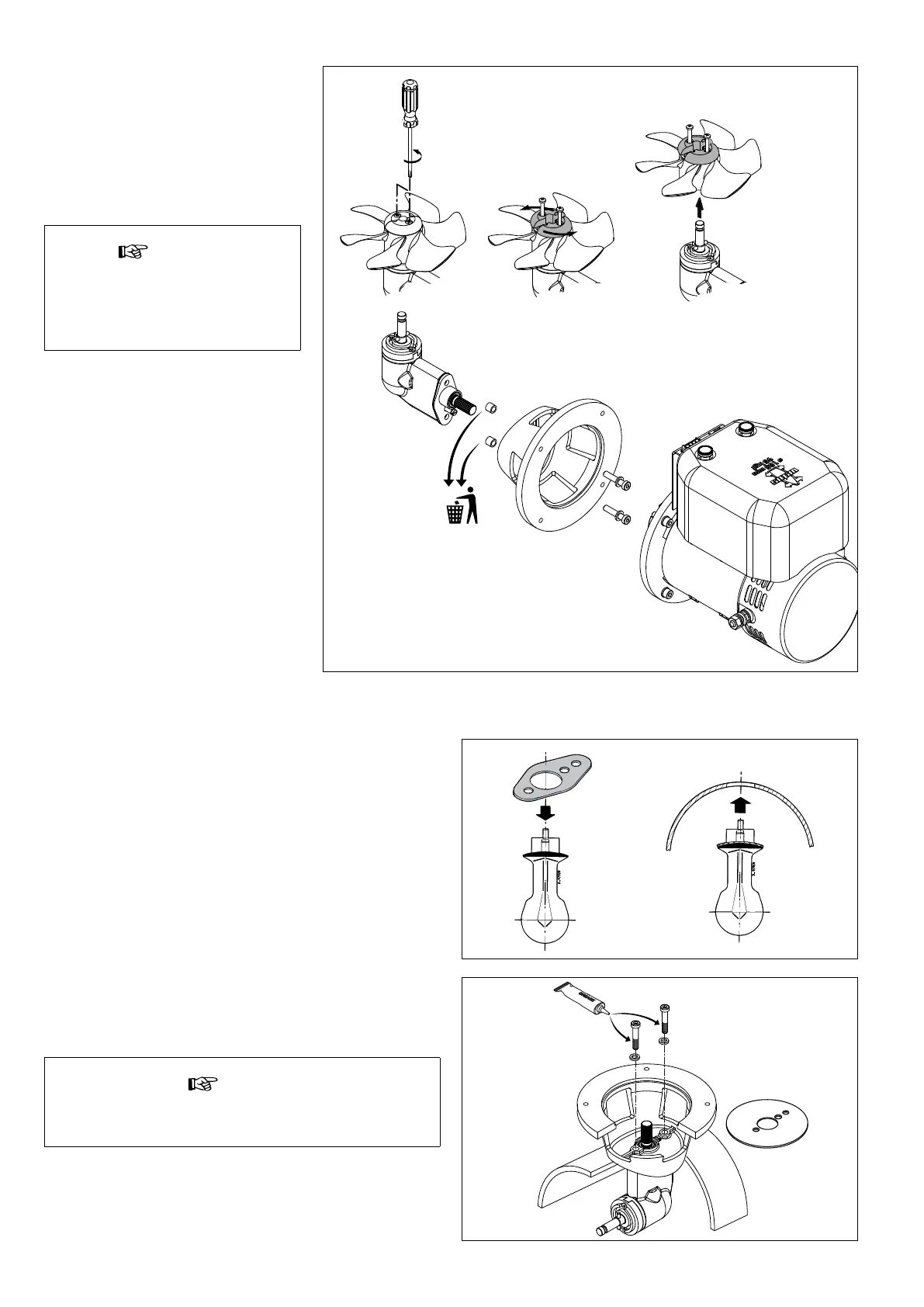

4.1 Preparativos
La hélice de proa se entrega montada. Haga
lo siguiente:
• Retire la hélice.
• Suelte el motor de la brida intermedia.
• Suelte la brida intermedia de la parte pos-
terior.
Los dos cilindros son únicamente para el
transporte y ya no son necesarios.
4.2 Instalación de la parte posterior y la brida intermedia
• Coloque una junta entre la pieza posterior y el tubo túnel.
Aplique un sellador (p. ej. poliuretano* o silicona) entre la parte
posterior y la junta, y entre la junta y la pared del conducto de
propulsión .
Coloque la parte posterior en el oricio del conducto de propul-
sión.
Las juntas extra son para rellenar la parte posterior.
*) por ejemplo, Sikaex ®-292.
• Engrasar el oricio en la brida intermedia y poner ésta en su sitio.
• Engrasar la rosca de los tornillos con ‘outboard gear grease’ antes
de montarlos.
¡atención!
Controlar si se presentan fugas inmediatamente tras la bota-
dura de la embarcación.
Outboard Gear
Grease
1
2 3
