4 Installazione
Per l’installazione del tunnel, si raccoman-
da di consultare le ‘Raccomandazioni per il
montaggio delle eliche di prua’, Vetus codice
art. 020571.01.
Per le dimensioni principali vedi i disegni alla
pag. 65.
attenzione!
Il luogo in cui viene installato il motore
elettrico dell’elica di prua e quello in cui
viene collocata la batteria devono esse-
re asciutti e ben ventilati.

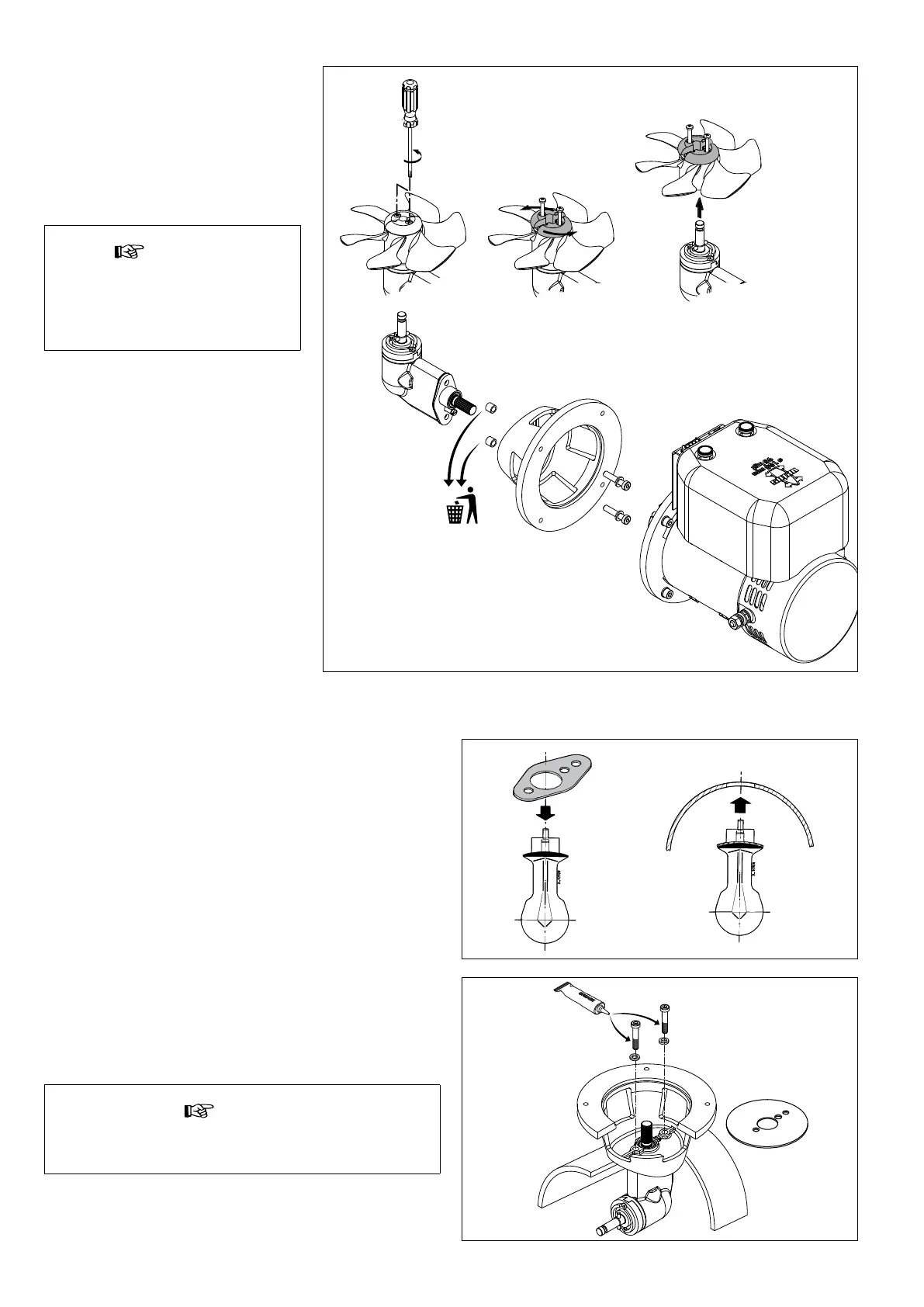

4.1 Operazioni preliminari
L’elica di prua verrà consegnata completa-
mente montata . Eseguire le seguenti ope-
razioni:
• Rimuovere l’elica aerea.
• Staccare il motore dalla angia interme-
dia.
• Staccare la angia intermedia dal piedi-
no.
I 2 tubi servono solo per il trasporto e
possono quindi essere eliminati.
4.2 Montaggio del piedino e della angia intermedia
• Inserire una guarnizione tra il piedino e il tunnel.
Applicare del sigillante (poliuretanico o silicone) tra il piedino e la
guarnizione e tra la guarnizione e il tunnel.
Inserire il piedino nel foro presente sul tunnel.
Utilizzare guarnizioni aggiuntive per allineare correttamente il
piedino.
*) ad es. Sikaex®-292.
• Lubricare il foro nella angia intermedia e montarla al suo po-
sto.
• Lubricare la lettatura dei bulloni con dell’olio per motori fuori-
bordo prima di avvitarli.
attenzione!
Controllare che non ci siano perdite subito dopo aver messo in
acqua l’imbarcazione.
Outboard Gear
Grease
1
2 3
