vetus® Operation manual and installation instructions bow thrusters BOW9512C and BOW9524C

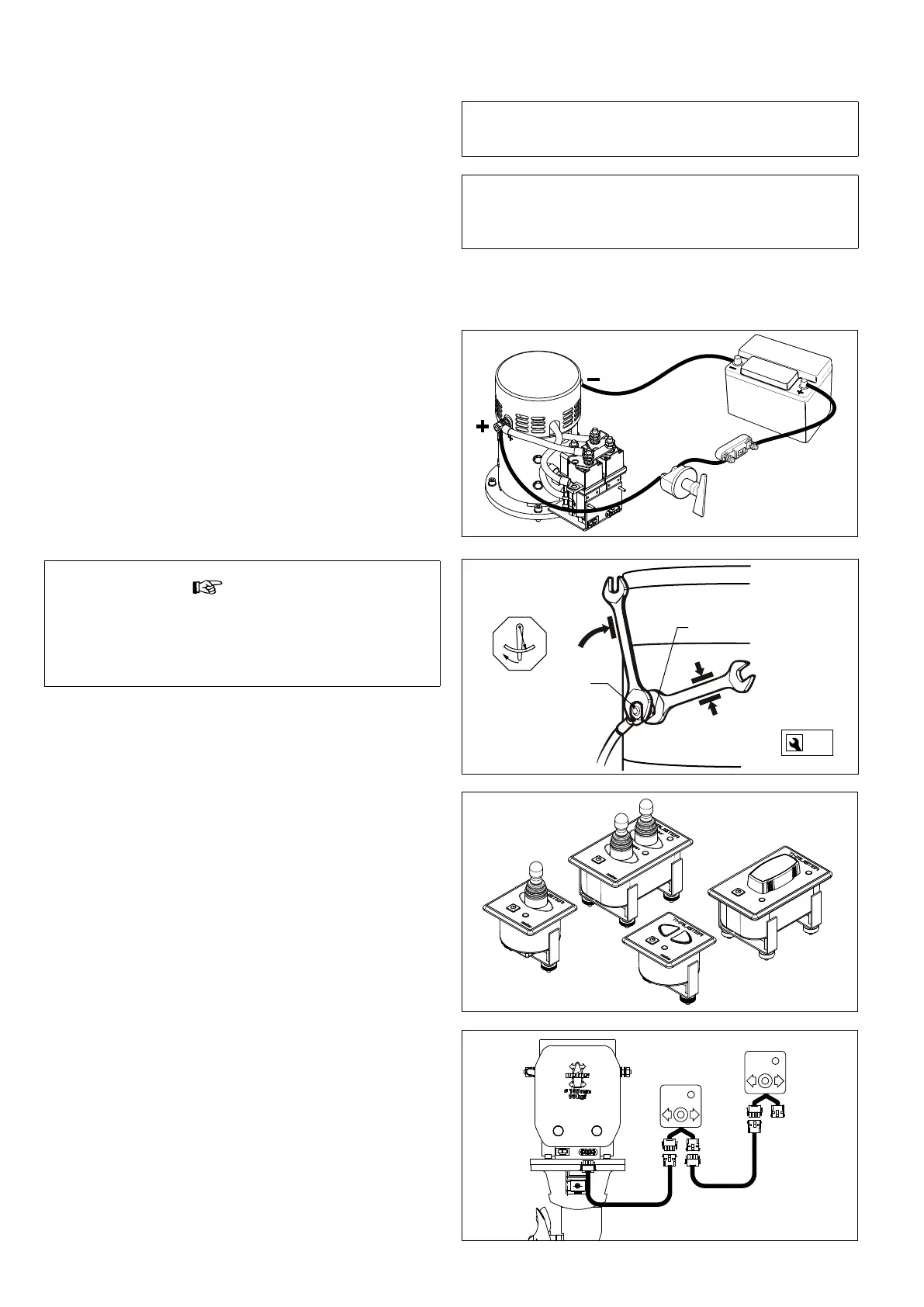

5 Sähköasennukset
Tutustu osioon ‘Virransaanti’ oppaassa ‘Keulapotkurien sijoitussuosi-
tuksia’, Vetus Art.koodi 020571.01.
• Liitä päävirtakaapelit.
• Asenna ohjauspaneli veneen ohjauspisteeseen. Panelin takana
tulee olla tilaa vähintään 50 mm.
Mikäli on ohjattava kahta keulapotkuria samanaikaisesti, esim. ka-
tamaraanissa, tutustu kaavioon sivulla 68.
• Liitä ohjausvirtakaapeli keulapotkurin ja ohjaupanelin väliin.
Mikäli joudut katkaisemaan ja liittämään kaapelin uudestaan
asennuksen yhteydessä huolehdi että liität samanväriset johtimet
keskenään.
Huomioi että kaapelin johtimien värit saattavat poiketa keulapot-
kurin ja panelin johtimien väreistä.
Ohjauspaneliin voidaan tarvittaessa liittää toinen ohjauspaneli
esimerkiksi toista ohjauspistettä varten.
huomaa!
Vältä kiertämästä pulttia ja mutteria 1 kaapelien liitännän aika-
na. Pidä sen takia kiristäessäsi mutteria 2 ruuviavain mutterilla 1
ilman, että kierrät ruuviavainta.
Mutterin 2 kiristysmomentti on 9 - 11 Nm.
Kun liität kaapeleita varmista että muut sähkökytkennät eivät
pääse löystymään.
Tarkista kaikki sähkökytkennät 14 päivän kuluttua asennuk-
sesta. Sähköosat (esim. Ruuvit ja mutterit) voivat löystyä läm-
pötilan vaihdellessa.
Varmista että keulapotkurin käyttöjännite vastaa veneen jännitettä.
Sijoita akut mahdollisimman lähelle keulapotkuria jotta päävirtajoh-
dot voidaan pitää mahdollisimman lyhyinä ja jännitehäviö pienenä.
Kts. sivu 69 akkukapasiteetin soveltuvuus, päävirtakaapelin suuruus
ja sulake.
9 - 11 Nm
17
1
2
2 x
