vetus® Operation manual and installation instructions bow thrusters BOW9512C and BOW9524C
4 Inbouw
Raadpleeg voor het installeren van de tun-
nelbuis de ‘Installatieaanbevelingen voor
boegschroeven’, Vetus art. code 020571.01.
Voor hoofdafmetingen zie tek. blz. 65.
Let op
De ruimte waarin de elektromotor van
de boegschroef wordt opgesteld en de
ruimte waarin de accu wordt opgesteld
dienen droog en goed geventileerd te
zijn.

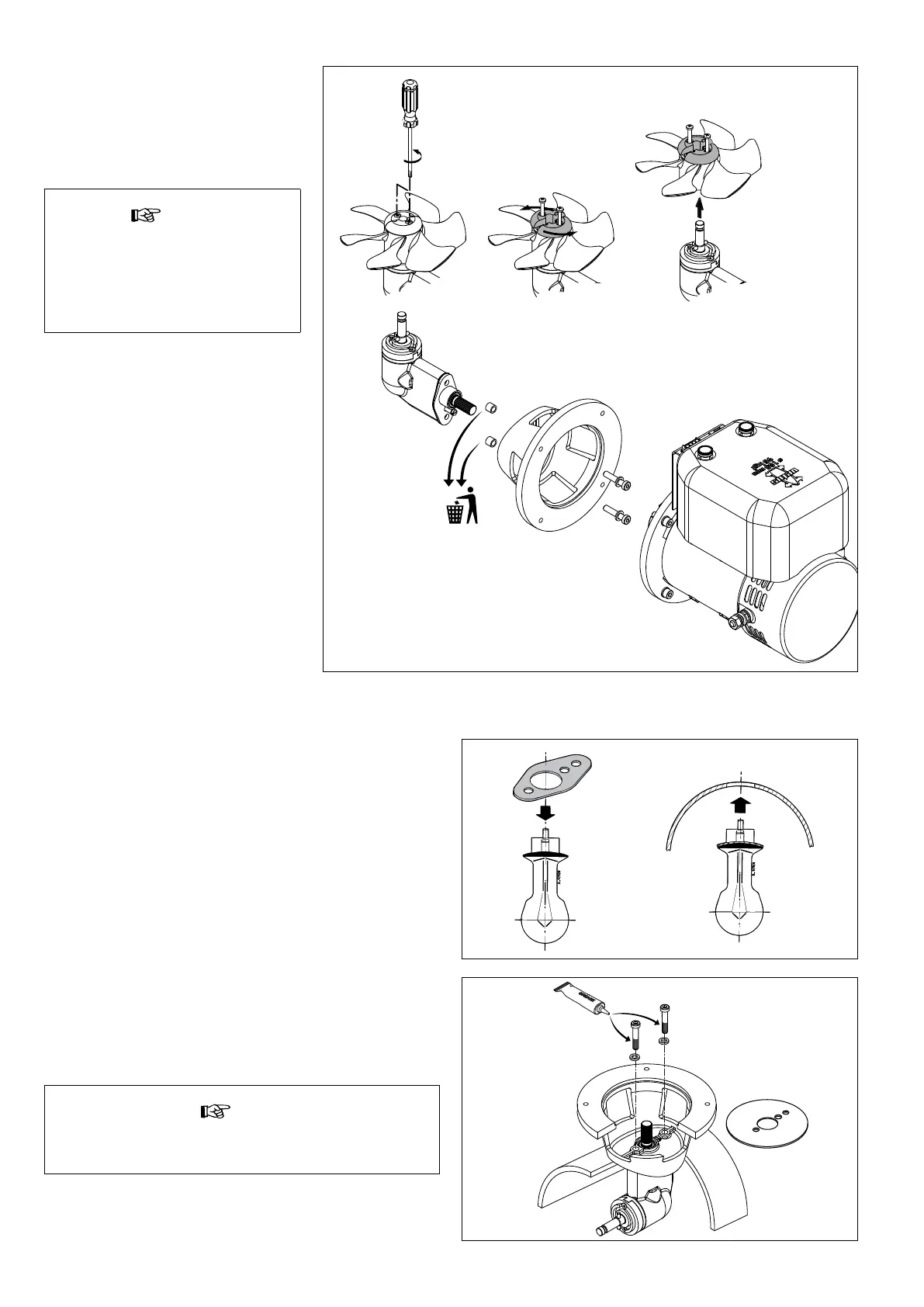

4.1 Voorbereiding
De boegschroef wordt gemonteerd gele-
verd. Voer de volgende handelingen uit:
• Verwijder de schroef.
• Neem de motor los van de tussenens.
• Neem de tussenens los van het staart-
stuk.
De 2 bussen dienen alleen voor transport
en zijn nu niet meer nodig.
4.2 Montage staartstuk en tussenens
• Breng één pakking aan tussen staartstuk en tunnelbuis. Breng
tussen staartstuk en pakking en tussen pakking en tunnelbuis-
wand een afdichtmiddel (poly-urethaan* of siliconen)aan. Plaats
het staartstuk in het gat in de tunnelbuis.
Extra pakkingen dienen om het staartstuk te kunnen uitvullen.
*) b.v. Sikaex®-292.
• Vet het gat in de tussenens in en breng de tussenens op zijn
plaats.
• Monteer de bouten, vet de schroefdraad van de bouten in met
‘outboard gear grease’ alvorens deze te monteren.
Let op
Controleer op mogelijke lekkage onmiddellijk nadat het schip
te water is gelaten
Outboard Gear
Grease
1
2 3
