Una volta rimosso l’imballo e aver verificato l’integrità
della macchina e degli accessori, procedere come
descritto di seguito:
• posizionarelamacchinasuunpianoorizzontale;
• assemblare i piedini di sostegno della macchina
inserendo l’inserto all’interno del guscio cilindrico
(vedi Fig. 3);
• avvitareilpiedinoingommanellafilettaturadell’in-
serto contenuto nel guscio (vedi Fig. 3);
• avvitaretuttoilgruppoassemblatonelleapposite
sedi di alloggiamento dei piedini della macchina;
• mettereinpianolamacchinaagendosuipiedinidi
regolazione;
 NOTA BENE
La scanalatura del guscio deve essere rivolta verso
l’alto, come indicato nella figura successiva.
In fase preliminare, dopo la messa in piano della macchi-
na, si consiglia di installare un addolcitore (1), all’uscita
della rete idrica, e di seguito un filtro a maglia (2).
Questo non permette alle impurità, come sabbia, particel-
le di calcare in sospensione, ruggine ecc., di danneggiare
le delicate superfici in grafite, garantendo una buona
durata della macchina.
Dopo queste operazioni, provvedere ai collegamenti
idraulici come illustrato nella seguente figura.
 ATTENZIONE
Evitare strozzature nei tubi di collegamento.
Verificare inoltre che lo scarico (3) sia in grado di elimi-
nare gli scarti.
LEGENDA
① Addolcitore
② Filtro a maglia
③ Scarico Ø 50 mm
4. inSTALLAziOne e OpeRAziOni pReLiminARi

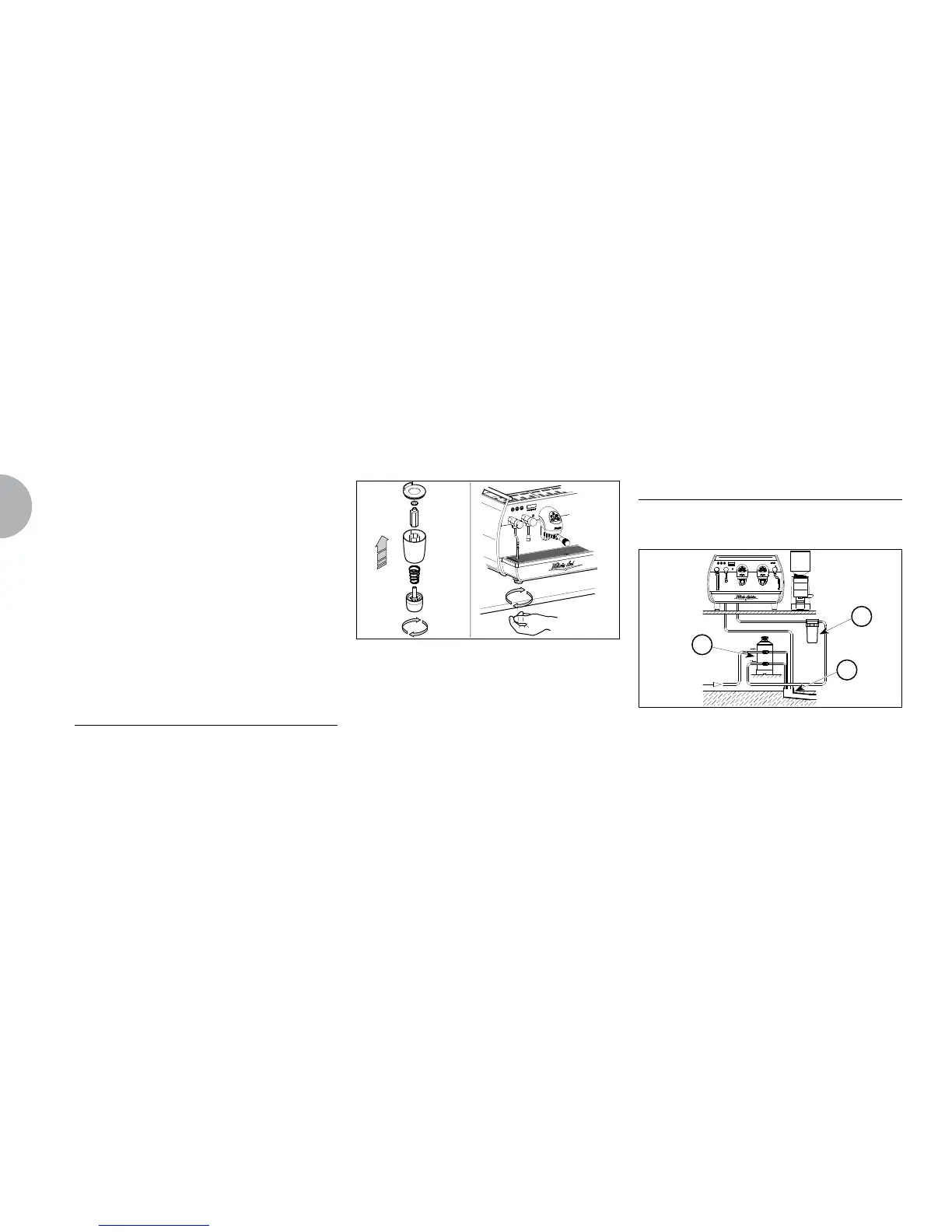

Fig. 3
Fig. 4
2
3
1
