• La pressione impostata della pompa viene visua-
lizzata nel settore inferiore "B" del manometro,
alloggiato all'interno della macchina (vedi Fig. 12);
• La pressione impostata del pressostato viene visua-
lizzata nel settore superiore "C" del manometro,
alloggiato all'interno della macchina (vedi Fig. 12)
;
Al termine delle regolazioni, riposizionare la protezio-
ne in lamiera nell’apposito alloggiamento e fissarla
con le due viti laterali; riposizionare il piatto raccogli-
gocce e la griglia del piano di lavoro.
• Peraccederealmanometrosmontarelaporzione
scaldatazze sinistro svitando le due viti "D" come
illustrato nella figura seguente.
5.3 REGOLAZIONE ECONOMIZZATORE
ACQUA CALDA
 NOTA BENE
Operazione eseguibile anche a macchina accesa.
Tutti i modelli ADONIS sono equipaggiati di un miscelatore di
acqua calda, il quale permette di regolare la temperatura di
uscita dell’acqua e di ottimizzare il rendimento del sistema.
Per regolare l’economizzatore acqua calda, agire sul
pomello di registro.
• L'economizzatore dell'acqua calda è alloggiato
all'interno della macchina.

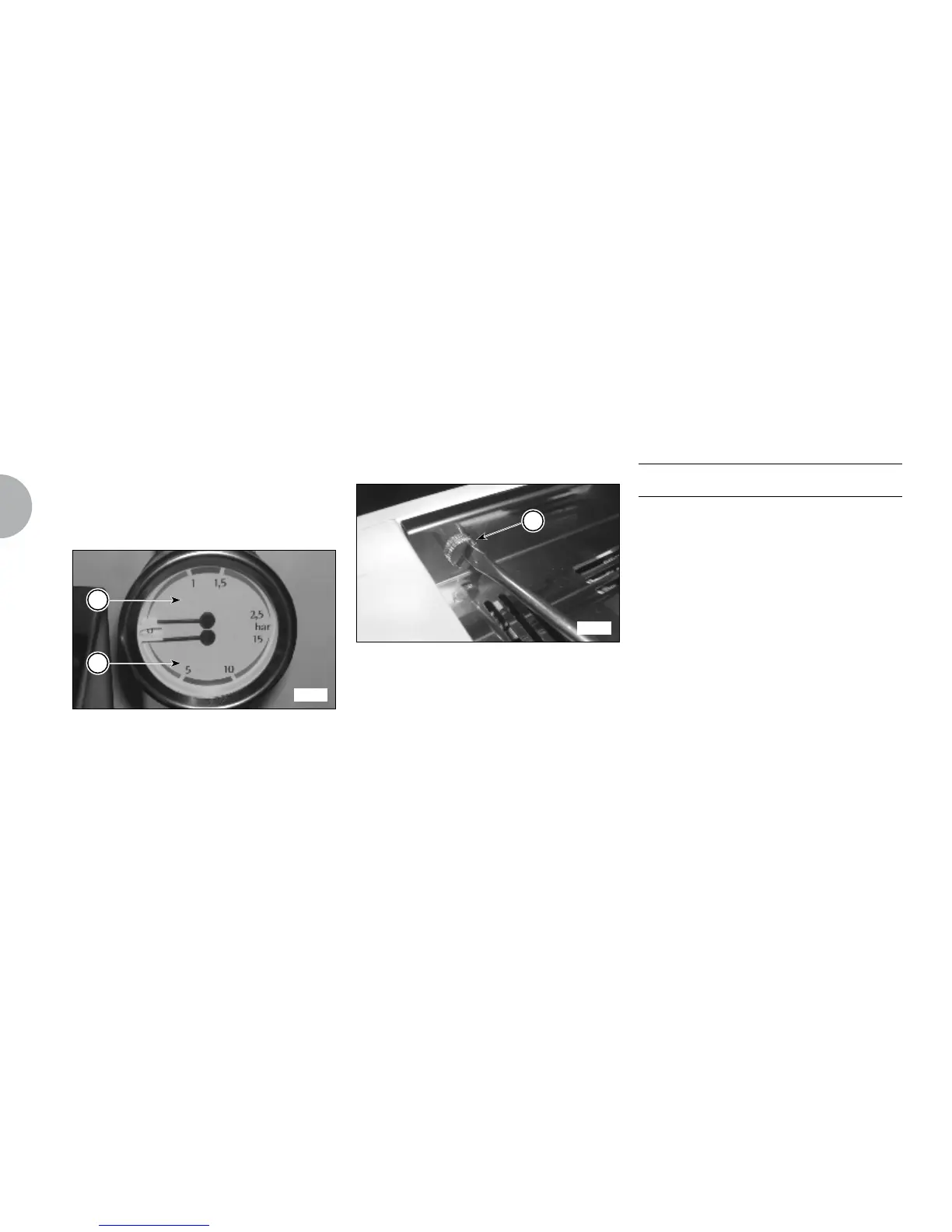

Fig. 12
Fig. 13
C
B
D
