Videx 4845 User Manual

66250250 - V4.1 - 31/03/21
- 2 -
Serie 4000

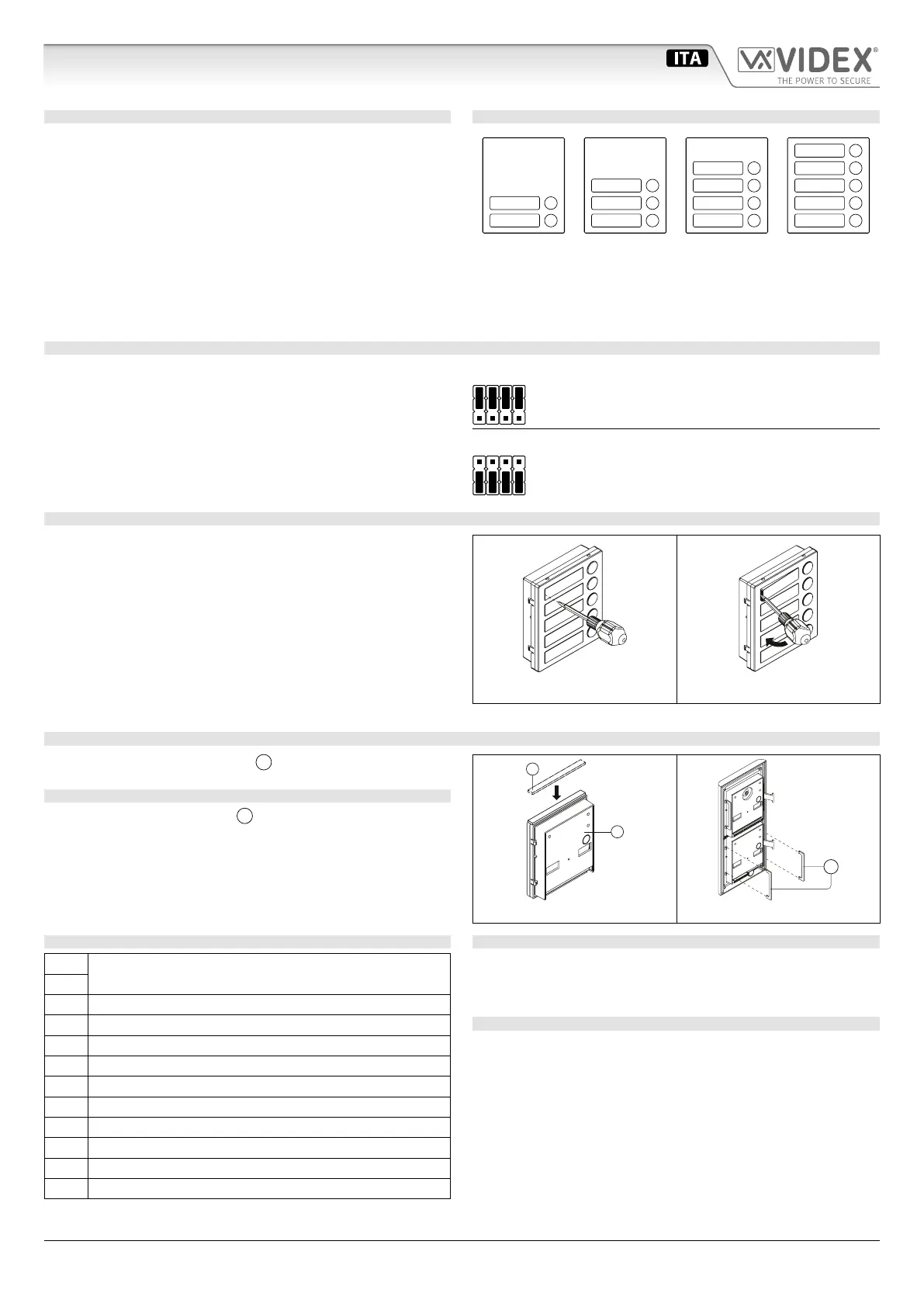

Art.4842 .. 4845 - Istruzioni di installazione
DESCRIZIONE
I moduli pulsantiera permettono di espandere il numero di chia-
mate e sono disponibili in versione da 2, 3, 4 e 5 pulsanti.
Ciascun pulsante dispone del proprio morsetto comune, ma
all’occorrenza il modulo può essere congurato per avere un
solo morsetto comune. La congurazione avviene tramite i 4
jumper accessibili nella parte posteriore del modulo.
A seconda del numero di pulsanti presenti, il modulo può essere equi-
paggiato con 2 o 4 LED d’illuminazione cartellini. Guardando il modu-
lo frontalmente, i pulsanti sono numerati come mostrato nel disegno.
A ciascun pulsante corrispondono i relativi morsetti: pulsante
1 - morsetti 1,1C, pulsante 2 - morsetti 2,2C ecc.
VERSIONI DISPONIBILI
1
2
Art.4842
2 pulsanti
1
3
2
Art.4843
3 pulsanti
1
3
2
4
Art.4844
4 pulsanti
1
3
2
4
5
Art.4845
5 pulsanti
IMPOSTAZIONE COMUNE PULSANTI
I settaggi si riferiscono al modulo col numero massimo di pul-
santi: Art.4845 – 5 pulsanti di chiamata.
Le impostazioni mostrate sono relative alla congurazione con-
temporanea di tutti i pulsanti del modulo, ma è possibile sceg-
liere singolarmente per ciascun pulsante se collegare il relativo
morsetto comune al morsetto 1C.
2C 4C 3C 5C
1C
I comuni di tutti i pulsanti sono collegati al mor-
setto comune 1C.
2C 4C 3C 5C
1C
Ogni pulsante ha il proprio comune.
RIMOZIONE/INSERIMENTO DEL PORTACARTELLINO
• Per evitare ammaccature della placca frontale, proteggere il lato che verrà in
contatto con la lama del cacciavite utilizzando una striscia di nastro isolante;
• Inserire il cacciavite (lato piatto della lama) nell’apposita fessura del por-
ta cartellino come mostrato in Fig. 1;
• Fare leva con il cacciavite come mostrato in Fig. 2 per rimuovere il por-
ta-cartellino (fare attenzione a non ammaccare la placca);
• Modicare il cartellino e riporlo all’interno del porta-cartellino quindi
riposizionare lo stesso al suo posto inserendolo nel suo alloggiamento
dal lato destro o sinistro e premendo il lato rimasto libero no all’aggan-
cio (compiendo un movimento contrario a quello fatto per estrarlo).
Fig. 1 Fig. 2
APPLICAZIONE GUARNIZIONE ADESIVA
Applicare la guarnizione adesiva
Y
come mostrato in Fig. 3.
INSERIMENTO FERMI ANTIEFFRAZIONE
Inserire i fermi anti-erazione
W
come mostrato in Fig. 4.
Y
G
Fig. 3
W
Fig. 4
SEGNALI MORSETTERIA DI CONNESSIONE
–
Ingresso 12Vdc per LED d’illuminazione cartellini
+
1C Comune pulsante 1
1 Pulsante 1
2C Comune pulsante 2
2 Pulsante 2
3C Comune pulsante 3
3 Pulsante 3
4C Comune pulsante 4
4 Pulsante 4
5C Comune pulsante 5
5 Pulsante 5
SPECIFICHE TECNICHE
Tensione d’alimentazione: 12Vdc
Assorbimento: 45mA max
Temperatura di lavoro: -20 +60 °C
PULIZIA DELLA PLACCA
Usare un panno morbido e pulito. Usare acqua tiepida o un de-
tergente non aggressivo.
Non usare:
• prodotti abrasivi;
• prodotti contenenti cloro;
• prodotti per la pulizia dei metalli.
Art.4842 .. 4845 Moduli d'espansione pulsantiera
