Beschreibung
Haustelefon aus thermoplastischem Material mit Hörer. Mit 4 Funktionstas-
ten für die Hauptfunktionen der Video-Türsprechanlage: Türöffner, Selbst-
einschaltung, Zusatzfunktion (Treppenhauslicht), Ruftonabschaltung und 4
programmierbare Zusatztasten, mit denen bis zu 4 Zusatzfunktionen betätigt
oder Internrufe ausgeführt werden können.
Folgende Einstellungen können vorgenommen werden: Gonglautstärke,
Ruftonabschaltung mit Aktivierung der Funktion „Teilnehmer abwesend“ und
Ruftonauswahl. Einstellung verschiedener Klingeltöne für Anrufe von unter
-
schiedlichen Sprechstellen, zum Beispiel: Klingeltableau, Etagenruf, Internruf.
LED-Anzeige „Tür/Tor offen“ und „Unbeantwortete Anrufe“ (bis zu 4 Anrufe,
bei Haustelefon mit abgestelltem Rufton).
Zur Verwendung in Systemen Due Fili Plus.
Der Artikel 7509/D verfügt über die Funktion für Träger von Hörgeräten.
Vor der Programmierung die Anleitungen aufmerksam lesen, um sich
mit den Eigenschaften, Funktionen und Leistungsmerkmalen des Arti
-
kels vertraut zu machen.
Technische Merkmale
• Haustelefon für Aufputzmontage aus ABS mit spiegelblanker Optik an der
Vorderseite.
• Vorgesehen für die Aufputzmontage zur Befestigung an der Wand oder
in einem Gehäuse (kann mit Dübeln direkt an der Wand oder in einem
rechteckigen UP-Gehäuse für 3 Module Typ Vimar V71303 oder in einem
runden UP-Gehäuse mit 60 oder 70 mm Durchmesser angebracht wer-
den).
• Folientastatur.
• Stromversorgung vom Bus Due Fili
• Stromaufnahme:
- Standby: 7mA
- max. Stromaufnahme während des Gesprächs: 60mA
- Auf die Rufdauer begrenzter Spitzenstrom: 100mA
• Betriebstemperatur: 0° ÷ 40°C
• Elektronischer Gong: mit Unterscheidung der Melodien für Anrufe vom
Klingeltableau, Intern- und Etagenrufe.
• Es besteht die Wahl unter 10 verschiedenen Melodien.
• Ausgang für zusätzlichen Gong Art. 860A oder Relais Art. 0170/101.
• Eingang für Etagenruf.
• Abmessungen Haustelefon Art. 7509: 105x180x35 mm
Taster:
A Selbsteinschaltung: Für die Selbsteinschaltung/automati-
sche Zuschaltung des Monitors (defaultmäßig zum Klingel-
tableau Master).
B
Ruftonabschaltung: Deaktivierung des Ruftons während
des Rufs.
C
Türöffner: Steuerung für die Öffnung des Türschlosses (die
Programmierung kann mit dem Programmiergerät geändert
werden).
D
Zusatzfunktion 1 (Treppenhauslicht): Für Zusatzfunktion
(aktiviert defaultmäßig Aktor 1 des Relais 69RH oder 69PH).
E1
Taster1: Auf die Aktivierung der Zusatzfunktion oder Internruf
programmierbarer Taster (aktiviert defaultmäßig Aktor 2 des
Relais 69RH oder 69PH).
E2
Taster 2: Programmierbarer Taster zur Aktivierung einer Zu-
satzfunktion oder eines Internrufs.
E3
Taster 3: Auf die Aktivierung der Zusatzfunktion oder Internruf
programmierbarer Taster (aktiviert defaultmäßig die Funktion
F1 des Klingeltableaus, das zuletzt angerufen hat)
E4
Taster 4: Auf die Aktivierung der Zusatzfunktion oder Internruf
programmierbarer Taster (aktiviert defaultmäßig die Funktion
F2 des Klingeltableaus, das zuletzt angerufen hat)
Anzeigen:
F Im Normalbetrieb:
- Blinkendes Licht: Der Haustelefon empfängt gerade
einen Anruf (vom externen Klingeltableau oder von der
Internsprechstelle).
- Dauerlicht: Rufton abgeschaltet
- Dauerlicht mit Blinksignal alle 10 s: Wenn der Gong
abgeschaltet ist und vom Klingeltableau angerufen wurde,
blinkt die LED so oft, wie Anrufe vom Klingeltableau ein-
gegangen sind (es bleiben bis zu 4 Anrufe gespeichert).
Sobald die Lautstärke des Gongs wiederhergestellt wird,
erfolgt ein Reset der gespeicherten Blinksignale.
Im Programmiermodus:
- Blinkendes Licht: Das Gerät befindet sich im Program
-
miermodus.
G
Im Normalbetrieb:
- Dauerlicht: Tür offen, wenn mindestens in einem Klingel-
tableau der Sensor installiert, und zwischen den Klemmen
PA und M angeschlossen ist.
Im Einstellmodus:
- Blinkendes Licht: Am Haustelefon wird gerade die
Gonglautstärke eingestellt oder die Melodie gewählt.
Die Bedienungsanleitung ist auf der Website www.vimar.com zum
Download verfügbar

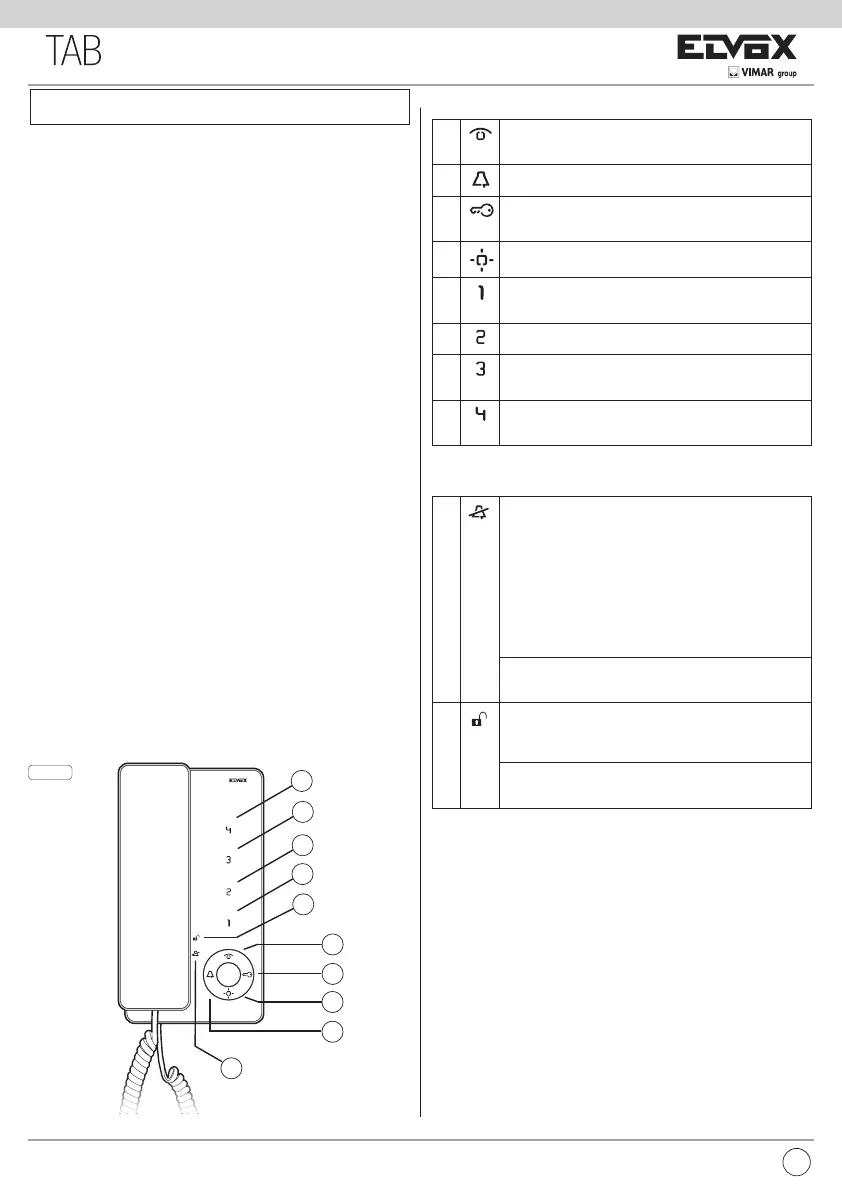

Abb. 1
