IT
Descrizione
Citofono in materiale termoplastico con microtelefono. Munito di 4 tasti
dedicati alle funzioni principali della videocitofonia per: apertura serratura,
autoaccensione, servizio ausiliario (luce scale), esclusione suoneria e di 4
tasti supplementari programmabili che permettono di attuare fino a 4 funzioni
ausiliarie o chiamate intercomunicanti.
E’ possibile effettuare le regolazioni: del volume suoneria, esclusione suo
-
neria con l‘attivazione della funzione “Utente assente” e la selezione del tipo
suoneria. Possibilità di differenziare le suonerie per le chiamate da diversi
punti, per esempio: targa esterna, chiamata fuoriporta, chiamata intercomu-
nicante.
Segnalazioni tramite LED di “porta/cancello aperto” e di “Chiamate senza
risposta” (fino a 4 chiamate, con citofono in condizione di suoneria esclusa).
Da utilizzare in sistemi Due Fili Plus.
L’articolo 7509/D è dotato di funzione per portatori di apparecchi acustici.
Prima di procedere alla programmazione leggere attentamente le istru
-
zioni per avere un quadro completo sulle caratteristiche, funzioni e
prestazioni.
Caratteristiche tecniche
• Citofono da esterno parete in ABS con finitura lucida a specchio sul fron-
tale.
• Predisposto per installazione da esterno parete per il fissaggio alla parete
o ad una scatola (applicabile direttamente al muro con tasselli oppure ad
una scatola da incasso rettangolare unificata 3 moduli tipo Vimar V71303
o scatole da incasso rotonde da 60 o 70 mm).
• Tastiera a sfioramento.
• Alimentazione da bus Due Fili
• Assorbimento:
- in standby: 7mA
- corrente massima in conversazione: 60mA
- corrente di picco limitata al tempo di chiamata: 100mA
• Temperatura di funzionamento: 0° ÷ 40°C
• Suoneria elettronica: con diversificazione delle melodie tra chiamata da
targa, intercomunicante e fuoriporta.
• Le suonerie sono selezionabili tra 10 melodie diverse.
• Uscita per suoneria supplementare Art. 860A o relè art. 0170/101.
• Ingresso per chiamata fuori porta.
• Dimensioni citofono: 105x180x35 mm
Pulsanti:
A Autoaccensione: per l’autoinserimento/autoaccensione del
citofono (di default verso la targa Master).
B
Esclusione della suoneria: Durante la chiamata, disattiva la
suoneria.
C
Serratura: comando per l’apertura serratura (programma-
zione modificabile con programmatore).
D
Ausiliario 1 (Luce scale): Per servizio ausiliario (di default
attiva l’attuatore 1 del relè 69RH o 69PH).
E1
Pulsante 1: Pulsante programmabile per attivazione servizio
ausiliario o chiamata intercomunicante (di default attiva l’attua
-
tore 2 del relè 69RH o 69PH).
E2
Pulsante 2: Pulsante programmabile per attivazione servizio
ausiliario o chiamata intercomunicante.
E3
Pulsante 3: Pulsante programmabile per attivazione servizio
ausiliario o chiamata intercomunicante (di default attiva la fun
-
zione F1 della targa, l’ultima targa chiamante).
E4
Pulsante 4: Pulsante programmabile per attivazione servizio
ausiliario o chiamata intercomunicante (di default attiva la fun-
zione F2 della targa, l’ultima targa chiamante).
Segnalazioni:
F In funzionamento normale:
- Luce lampeggiante: segnala che il citofono sta ricevendo
una chiamata (da targa esterna o da apparecchio interco-
municante).
- Luce fissa: suoneria esclusa .
- Luce fissa con lampeggio ogni 10s: a suoneria esclusa
se sono state inviate chiamate dalla targa, il LED lampeg-
gia con un numero pari alle chiamate ricevute dalla targa
(rimangono memorizzate fino a 4 chiamate). Il reset della
memorizzazione dei lampeggi avviene al ripristino del vo
-
lume della suoneria.
In funzionamento programmazione:
- Luce lampeggiante: segnala che si è in stato di program
-
mazione.
G
In funzionamento normale:
- Luce fissa: segnalazione di porta aperta se almeno in una
targa è stato installato il sensore e collegato tra i morsetti
PA e M.
In funzionamento regolazione:
- Luce lampeggiante: segnala che il citofono è in fase di re
-
golazione del volume della suoneria o scelta della melodia.
Il manuale istruzioni è scaricabile dal sito www.vimar.com

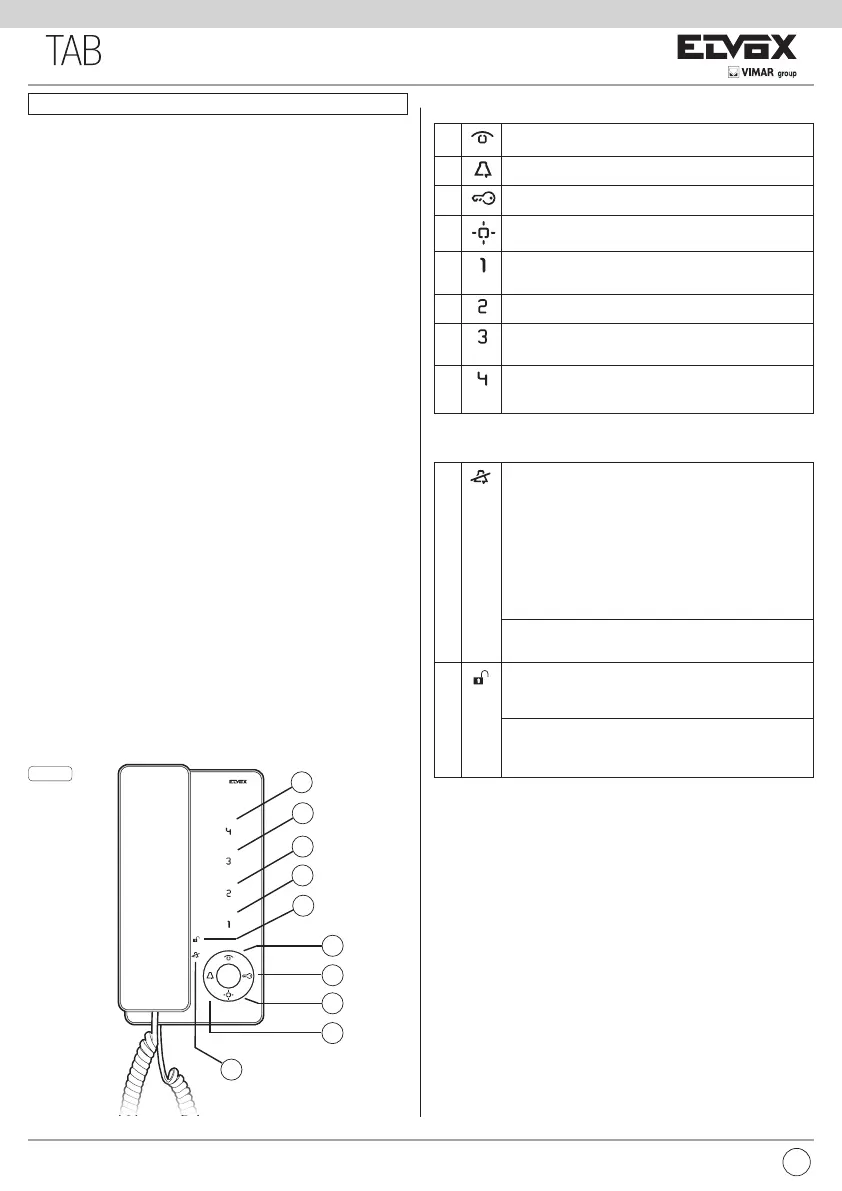

Fig. 1
A
C
D
B
E4
E3
E2
E1
G
F
