108
RS02
Nummer Parameter Beschreibung Einstellbare Werte Standardwert Geänderter Wert
P19 Betriebslogik des Eingangs FOTO 1: die Beschaltung des Eingangs FOTO kehrt die Bewe-
gungsrichtung des Tors/Sperren beim Schließen um
2: die Beschaltung des Eingangs FOTO stoppt die Torbe-
wegung in Öffnungs- sowie Schließphase, bei Freischaltung
wird die Öffnung fortgesetzt
1
P20 Wählt die Funktionsweise der zwei-
ten Taste der Funkfernsteuerung
2CAN= aktiviert den Ausgang 2CH
PEDO= steuert die Fußgänger-Öffnung
0
P21 Aktivierungszeit Ausgang Kanal 2 1-60 Sekunden 1 Sekunde
P22 Weg für Fußgänger-Öffnung 50-250 cm 148 cm
P23 Encoder 1- magnetischer Encoder, 2- optischer Encoder 1
P24 Beschleunigung beim Anlauf 1-5 ( 1=max. Beschleunigung 5= min. Beschleunigung) 3
P25 Verlangsamung beim Bremsen 1-8 ( 8= max. Verlangsamung 1= min. Verlangsamung) 7
P26 Betrieb mit Anschlag OFF=kein Anschlag
OP= Öffnungsanschlag
CL= Schließanschlag
OPCL= Öffnungs- und Schließanschlag
OFF
P27 Blinkleuchte auch bei Batteriebe-
trieb aktiviert
ON/OFF OFF
P28 Batteriebetrieb
0: gleiche Funktion
1: Tor/Sperre öffnet nach einem Steuerbefehl APCH und
bleibt geöffnet
2: Tor/Sperre öffnet und bleibt geöffnet
0
P29
Selbsthaltung, steuert mit AP/CH die
Öffnung bei gehaltener Taste, PED
steuert die Schließung bei gehaltener
Taste
0: Funktion nicht aktiviert
1: Funktion bei geöffneten Sicherheiten aktiviert (FOTO und
STPA)
2: Funktion mit Eingängen apch und ped aktiviert, hält den
automatischen Betrieb bei Betätigung durch Funkfernsteue-
rung aufrecht
0
P30 - - -
P31
Wahl der Tor-Öffnungsrichtung
OFF: öffnet nach links
ON: öffnet nach rechts
OFF
HINWEIS: Werden nach Einstellung des Torlaufs die Parameter 11-12-13-14 und 31 geändert, erscheint bei Bestätigung mit Taste ENTER am Display der Eintrag
APCH, mit Taste APCH muss nun ein Steuerbefehl ausgelöst werden. Das Tor/Sperre führt eine vollständige Önungs- und Schließbewegung aus (hiermit speichert
das Steuergerät die neuen Stromschwellen mit den geänderten Geschwindigkeiten)

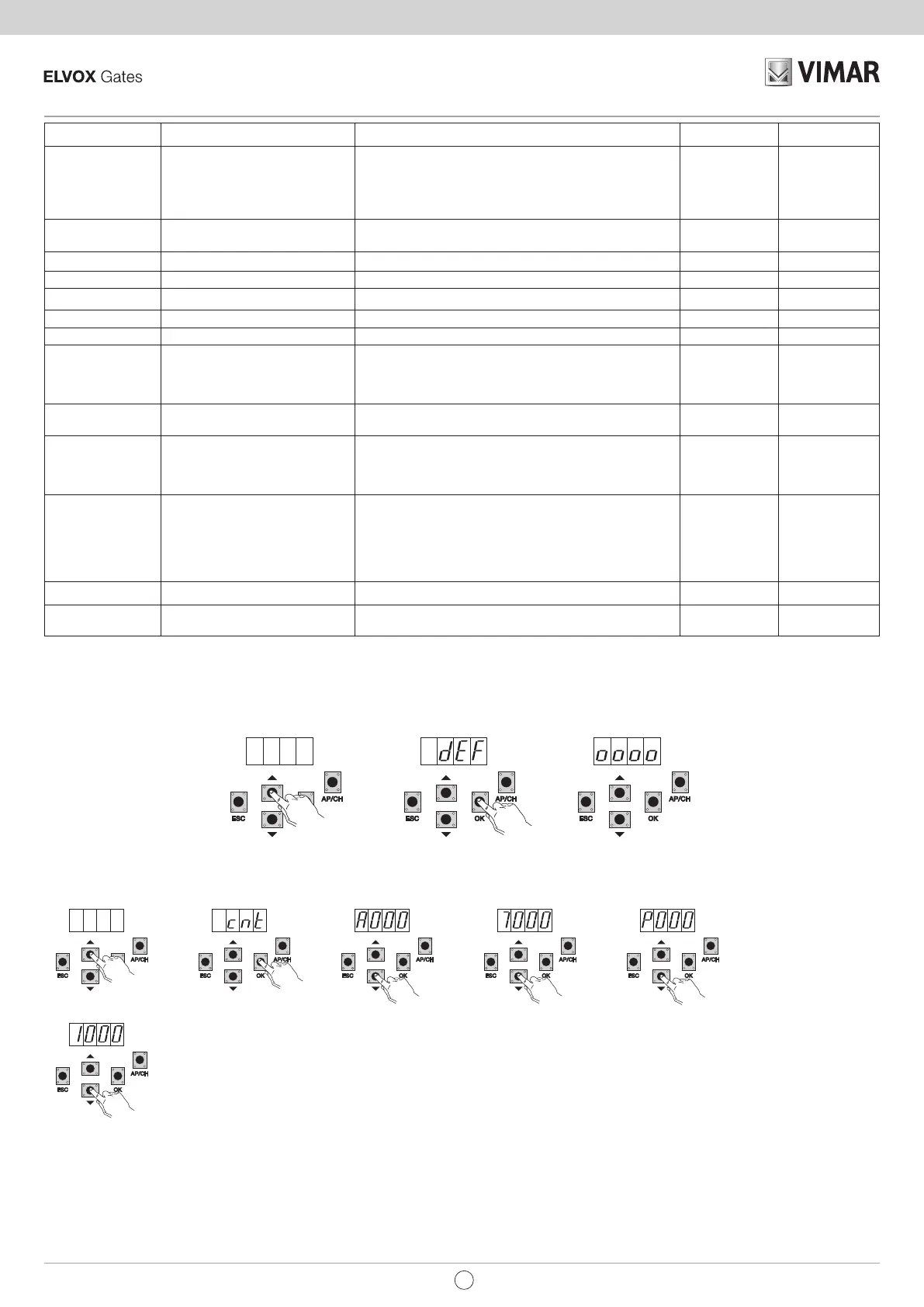

8.5 DEF: hiermit können die Werksparameter des Steuergeräts wiederhergestellt werden, mit Ausnahme der Parameter: 9-10-11-12-13-14-15-22-23-24-26-31 die
Taste OK drücken und loslassen, am Display erscheinen 4 Pünktchen zur Bestätigung des Vorgangs.
8.6 CNT: Hiermit kann die Anzahl der vom Getriebemotor ausgeführten Önungen angezeigt werden. Der erste Zähler A zeigt die Anzahl der Bewegungen als
Absolutwert, der zweite Zähler P die nach dem Rücksetzen durch den Installateur durchgeführten Bewegungen. Im Nachhinein ein Beispiel:
HINWEIS: Zum Rücksetzen der Parameter auf Werkseinstellung: das Steuergerät durch mindestens 10 Sekunden langes Drücken der Taste ESC mit Strom ver-
sorgen.
Taste UP 6 Mal drücken, am Display erscheint CNT (Zähler)
Taste OK drücken, am Display erscheint der Buchstabe A (nicht rücksetzbarer Absolutzähler), die nachfolgende Zahl ist mit 10000 zu multiplizieren
Taste DOWN drücken, am Display erscheint die Anzahl, die zum Erhalt der insgesamt vom Motor ausgeführten Önungen folgendermaßen addiert wer-
den muss: Absolutanzahl =
(000*10000)+(7000)= 7000
Taste OK drücken, am Display erscheint der Buchstabe P (rücksetzbarer Teilzähler), die nachfolgende Zahl ist mit 10000 zu multiplizieren
Taste DOWN drücken, am Display erscheint die Anzahl, die zum Erhalt der Önungen nach Rücksetzen des Teilzählers folgendermaßen addiert werden muss:
Teilanzahl = (000*10000)+(1000)= 1000, was darauf hinweist, dass nach 6000 Önungen ein Rücksetzen erfolgt ist. Zum Rücksetzen des Teilzählers
die Taste OK mindestens 5 Sekunden lang drücken.
x5
x6
DE
