101
RS02

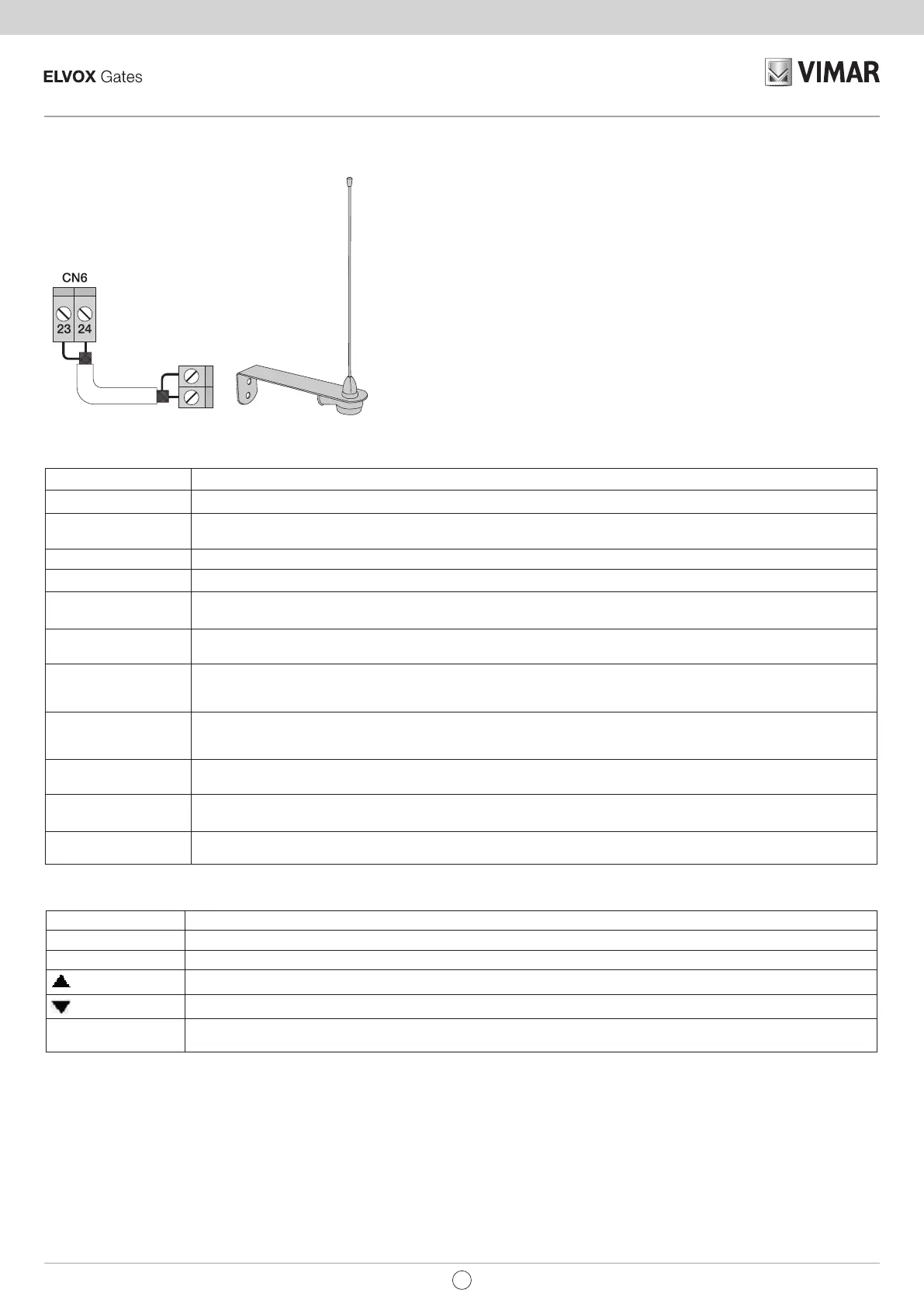

4.8- Anschluss der Antenne
Im Lieferumfang ist der verkabelte 17 cm starre Draht enthalten, um die Reichweite der Antenne Art. ZL43 lt. Abbildung zu erhöhen:
5 - Beschreibung der LEDs im Schaltkreis
Tasten im Schaltkreis
Kürzel Beschreibung
AP/CH Steuert die Öffnung und Schließung des Tors/Sperren
ESC Beenden oder zurück zum vorherigen Menü
UP
Erhöht den angezeigten Wert um eine Einheit oder Scrollen im Menü
DOWN
Vermindert den angezeigten Wert um eine Einheit oder Scrollen im Menü
ENTER
Bestätigt den Wert oder führt zum nächsten Menü, beim Drücken während der Torbewegung wird die Stromaufnahme des
ElektromoTors/Sperren in A angezeigt
Vorabkontrolle:
Nach Einschalten der Steuergerätversorgung erscheinen am Display der Name des Steuergeräts RS02, die Firmware-Version Fxxx sowie 3 Blinkimpulse
mit dem Eintrag FLSH, diese werden dann ausgeblendet. Die Diagnose-LEDs der Eingänge und die LEDs STOP, FOTO, STPA, FCAP und FCCH müssen
erleuchtet sein (bei nicht ausgelösten Anschlägen).
Falls einer der Sicherheitseingänge (FOTO, STOP, STPA) nicht verwendet werden sollte, eine Schaltbrücke zwischen COM und dem jeweils
nicht benutzten Eingang einfügen.
Abb. 12
Kürzel Beschreibung
AC Zeigt das Anliegen von Netzspannung an (bei anliegender Netzspannung erleuchtet)
STPA
Zeigt den Status des Eingangs STPA (Klemme 16) an, sofern nicht aktiviert, bleibt die grüne LED erleuchtet, sofern nicht
verwendet eine Schaltbrücke zwischen COM und STPA einfügen
AP/CH Zeigt den Status des Eingangs AP/CH (Klemme 11) an, sofern nicht aktiviert, bleibt die rote LED erloschen
APED Zeigt den Status des Eingangs APED (Klemme 12) an, sofern nicht aktiviert, bleibt die rote LED erloschen
STOP
Zeigt den Status des Eingangs STOP (Klemme 14) an, sofern nicht aktiviert, bleibt die grüne LED erleuchtet, sofern nicht
verwendet eine Schaltbrücke zwischen COM und STOP einfügen
FOTO
Zeigt den Status des Eingangs FOTO (Klemme 15) an, sofern nicht aktiviert, bleibt die grüne LED erleuchtet, sofern nicht
verwendet eine Schaltbrücke zwischen COM und FOTO einfügen.
FCAP
Zeigt den Status des Öffnungsanschlags mit Parameter 31 auf OFF an, die grüne LED erlischt bei vollständig geöffnetem Tor.
Zeigt den Status des Schließanschlags mit Parameter 31 auf ON an, die grüne LED erlischt bei vollständig geschlossenem
Tor/Sperre (OPTION).
FCCH
Zeigt den Status des Schließanschlags mit Parameter 31 auf OFF an, die grüne LED erlischt bei vollständig geschlossenem
Tor. Zeigt den Status des Öffnungsanschlags mit Parameter 31 auf ON an, die grüne LED erlischt bei vollständig geöffnetem
Tor/Sperre (OPTION).
ENC.A
Zeigt den Eingang des Encoders A an, bei Bewegung des MoTors/Sperren mit Zyklusgeschwindigkeit erleuchtet, blinkt beim
Abbremsen, erloschen bei gestopptem Motor.
ENC.B
Zeigt den Eingang des Encoders B an, bei Bewegung des MoTors/Sperren mit Zyklusgeschwindigkeit erleuchtet, blinkt beim
Abbremsen, erloschen bei gestopptem Motor.
DISPLAY PROGRAM
MENU
Zeigt das Menü Programmierung an
6 - Stellen Sie den Antriebstyp
DSW1.1 = OFF Funktion als Schiebe
DSW1.1 = ON Betrieb als Leitplanken
