Vimar ELVOX RS02 - 13- Installazione Scheda Su Attuatori Scorrevoli 12 V a Encoder Ottico

20
RS02
IT
APERTURA
APERTURA
Parametro 31 in
OFF
Parametro 31 in
ON
APERTURA
APERTURA

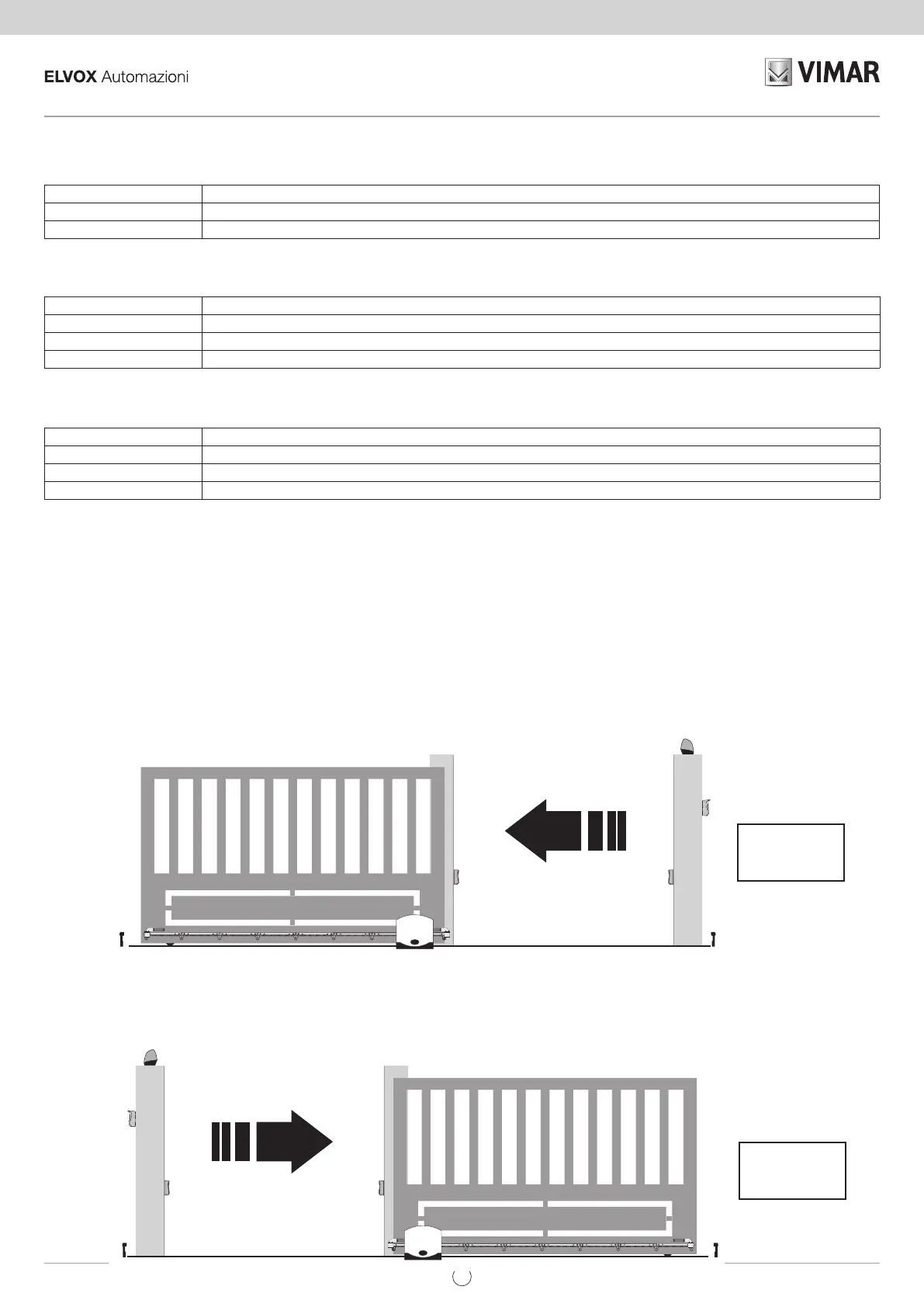

13 – INSTALLAZIONE SCHEDA SU ATTUATORI SCORREVOLI 12V A ENCODER OTTICO
Collegamento motore elettrico:
Morsetto scheda Colore cavo motore
1 (APM1) Rosso
2 (CHM1) Nero
Morsetto scheda Colore cavo sensore
17 (FCAP) Marrone
18 (COM1) Blu
19 (FCCH) Nero
Collegamento sensore necorsa:
Morsetto scheda Colore cavo encoder
SE Bianco
-E Blu
+E Marrone
Collegamento encoder:
Regolazione della direzione di apertura:
come descritto al paragrafo 6, la direzione di apertura è regolata dal parametro P31:
P31 = OFF, apertura verso sinistra (default)
P31 = ON, apertura verso destra
