RS02
1- Características
Central para el control de motorreductores para cancela/barreras correderas y barreras de carretera de 12 Vcc con potencia nominal de 50 W, provista
de entradas para fines de carrera, encoder (utilizado para la detección de obstáculos y el control de la velocidad), receptor integrado y pantalla para
la programación. La central:
- permite personalizar el espacio y la velocidad de desaceleración para abrir y cerrar
- está provista de sistema de detección de obstáculos
- LED para el diagnóstico de entradas
- memoria de datos memorizados extraíble
- receptor integrado con capacidad de 200 mandos a distancia (de codificación fija o rolling code)
- control de corriente para la protección del motor eléctrico.
- historial de los últimos 9 fallos o errores.

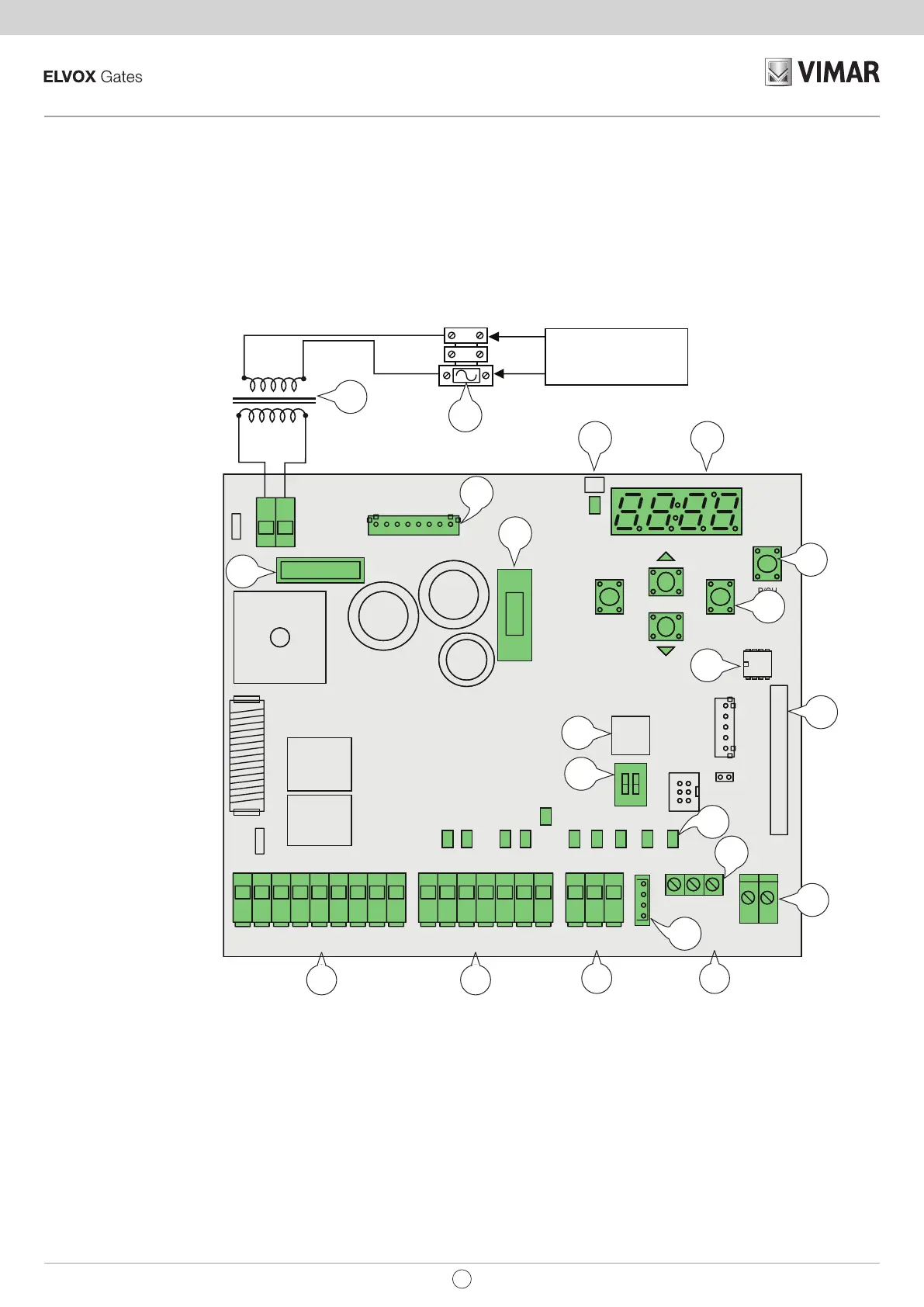

2- Descripción de la central
Leyenda:
1- Fusible primario transformador (2 A retardado)
2- Transformador 230 Vca - 13,5 Vca
3- Fusible protección motor 20 A
4- Fusible protección accesorios 3,15 A
5- LED alimentación de red
6- Pantalla
7- Pulsador de mando apertura/cierre
8- Pulsadores para programación y desplazamiento por los menús
9- Memoria externa
10- Módulo radio
11- LED diagnóstico de entradas
12- Borne para conexión de antena
13- Microprocesador
14- Conector encoder magnético
15- Borne extraíble para la conexión de los fines de carrera
16- Borne extraíble para la conexión de entradas de accionamiento y seguridades; la central está provista de entradas normalmente cerradas puenteadas.
17- Borne extraíble para conexión de salida del motor, luz rotativa y alimentación de accesorios
18- Conectorencoder óptico
19- Selección Dip deslizamiento / barrera
20- Conector tarjeta cargador batería de emergencia
Fig. 1
CN8
IBRIDO RX
CN1
SEC
CN7
VA
2
VA1
ELVOX SERIE EC
PT1
25 26
FSC
FST
APM1 CHM
1
2CAN
COM2
AUX +VA
-VA
-LAM
P
+LAM
P
COM1
APC
H
APED
COM1
STOP
FOT
O
STPA
FCAP COM1 FCCH
ENC
-
ANT
CN6
U1
CN2
CN3
APED
DL5DL10 DL6
CN4
FCAPAPCH
DL9
STOP
DL2
FOTO
DL3
STPA
DL1
FCCH
DL
DL
NC1M
NC
DL
NC1
SW1
PROGRAM. MENU'
23 24
CN11
CN9
U2
JP3
123456789 17 18 1910 11 12 13 14 15 16
AC
DL11
AP/CH
P1
P2 P5
P3
P4
OKESC
SE - E + E
8
7
E
E
X
4
E 0
ON
12
D
20 A
F2 (ATO)
F1 (5x20)
T 3.15A
17 16
15
8
3
11
7
5
1
9
4
13
10
19
12
14
18
6
2
20
18
Linea
alimentación
ES
