RS02
1- Χαρακτηριστικά
Κεντρική μονάδα για τον έλεγχο κινητήρων με μειωτήρα συρόμενης καγκελόπορτας/φράγμα 12 Vdc με ονομαστική ισχύ 50 W, η οποία διαθέτει εισό-
δους για τερματικό διακόπτη διαδρομής, κωδικοποιητή (χρησιμοποιείται για την ανίχνευση εμποδίων και τον έλεγχο της ταχύτητας), ενσωματωμένο
δέκτη και οθόνη για τον προγραμματισμό
Η κεντρική μονάδα διαθέτει:
- δυνατότητα προσαρμογής του χώρου και της ταχύτητας επιβράδυνσης τόσο στο άνοιγμα όσο και στο κλείσιμο
- σύστημα αναγνώρισης εμποδίων
- λυχνίες LED για το διαγνωστικό έλεγχο των εισόδων
- αφαιρούμενη μνήμη αποθηκευμένων δεδομένων
- ενσωματωμένο δέκτη με χωρητικότητα 200 τηλεχειριστηρίων (με σταθερό ή κυλιόμενο κωδικό)
- δυνατότητα ελέγχου ρεύματος για προστασία του ηλεκτρικού κινητήρα
- ιστορικό των τελευταίων 9 βλαβών ή σφαλμάτων.

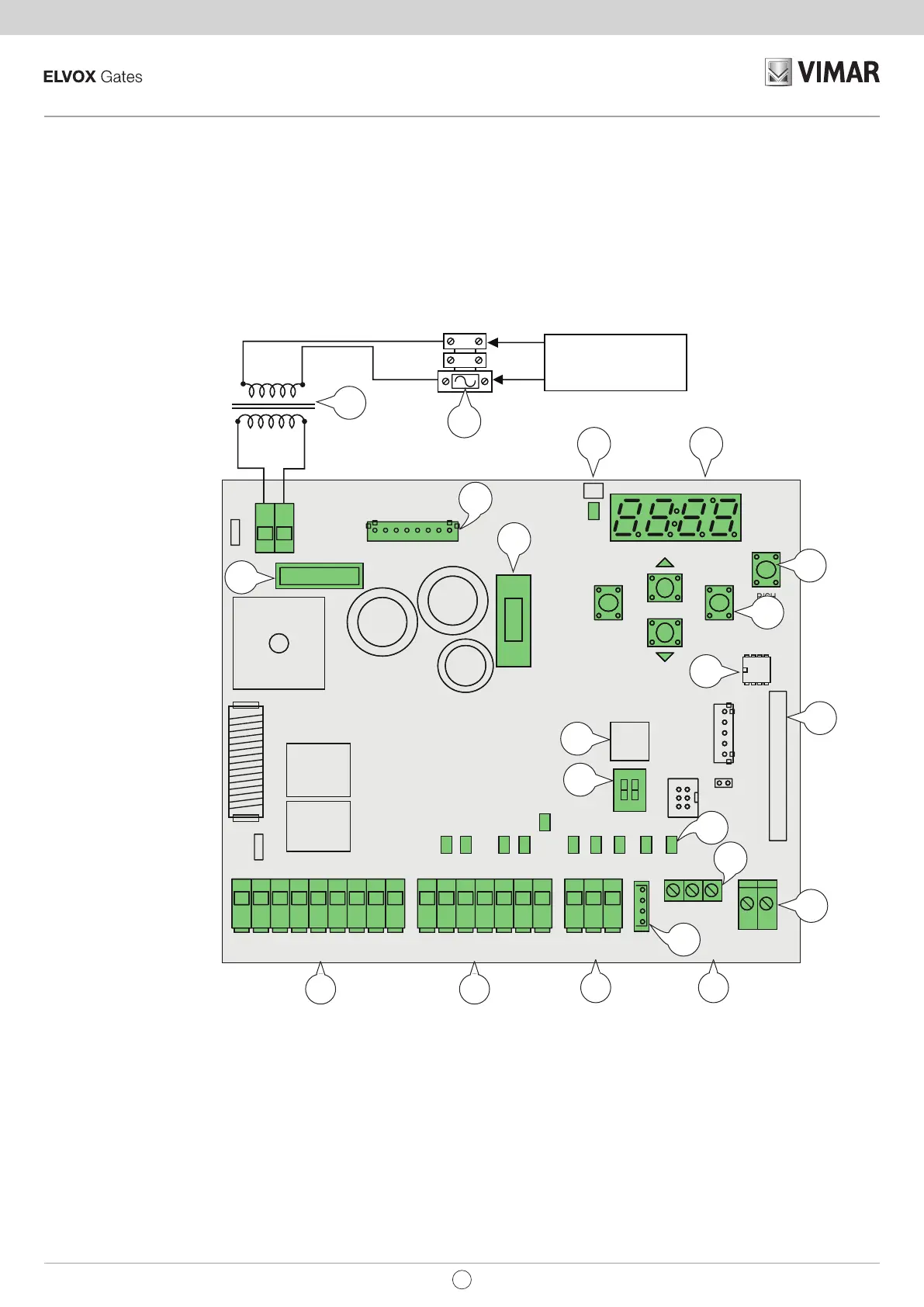

2- Περιγραφή κεντρικής μονάδας
Λεζάντα:
1- Κύρια ασφάλεια μετασχηματιστή (2 A με καθυστέρηση)
2- Μετασχηματιστής 230 Vac – 13,5 Vac
3- Ασφάλεια προστασίας κινητήρα 20 A
4- Ασφάλεια προστασίας εξαρτημάτων 3,15 A
5- Λυχνία LED παροχής τροφοδοσίας δικτύου
6- Οθόνη
7- Μπουτόν ελέγχου AP/CH
8- Μπουτόν για προγραμματισμό και μετακίνηση στα μενού
9- Εξωτερική μνήμη
10- Μονάδα τηλεχειρισμού
11- Λυχνία LED διαγνωστικού ελέγχου εισόδων
12- Επαφή κλέμας για σύνδεση κεραίας
13- Μικροεπεξεργαστής
14- Κονέκτορας μαγνητικού κωδικοποιητή
15- Αφαιρούμενη επαφή κλέμας για σύνδεση των τερματικών διακοπτών διαδρομής
16 - Αφαιρούμενη επαφή κλέμας για τη σύνδεση των εισόδων ελέγχου και ασφαλείας, η κεντρική μονάδα παρέχεται με γεφυρωμένες και κανονικά κλειστές εισόδους.
17- Αφαιρούμενη επαφή κλέμας για τη σύνδεση της εξόδου κινητήρα, του φλας και της τροφοδοσίας εξαρτημάτων
18- Κονέκτορας οπτικού κωδικοποιητή
19- επιλογή Dip συρόμενη / φράγματος
20- Φις σύνδεσης κάρτας φόρτισης μπαταρίας έκτακης ανάγκης
Εικ. 1
CN8
IBRIDO RX
CN1
SEC
CN7
VA
2
VA1
ELVOX SERIE EC
PT1
25 26
FSC
FST
APM1 CHM
1
2CAN
COM2
AUX +VA
-VA
-LAM
P
+LAM
P
COM1
APC
H
APED
COM1
STOP
FOT
O
STPA
FCAP COM1 FCCH
ENC
-
ANT
CN6
U1
CN2
CN3
APED
DL5DL10 DL6
CN4
FCAPAPCH
DL9
STOP
DL2
FOTO
DL3
STPA
DL1
FCCH
DL
DL
NC1M
NC
DL
NC1
SW1
PROGRAM. MENU'
23 24
CN11
CN9
U2
JP3
123456789 17 18 1910 11 12 13 14 15 16
AC
DL11
AP/CH
P1
P2 P5
P3
P4
OKESC
SE - E + E
8
7
E
E
X
4
E 0
ON
12
D
20 A
F2 (ATO)
F1 (5x20)
T 3.15A
17 16
15
8
3
11
7
5
1
9
4
13
10
19
12
14
18
6
2
20
18
Γραμμή
τροφοδοσίας
EL
