120
RS02
3- Αξιολόγηση κινδύνων
Πριν ξεκινήσετε την εγκατάσταση του αυτοματισμού, πρέπει να αξιολογήσετε όλα τα πιθανά επικίνδυνα σημεία που υπάρχουν κατά την κίνηση της καγκε-

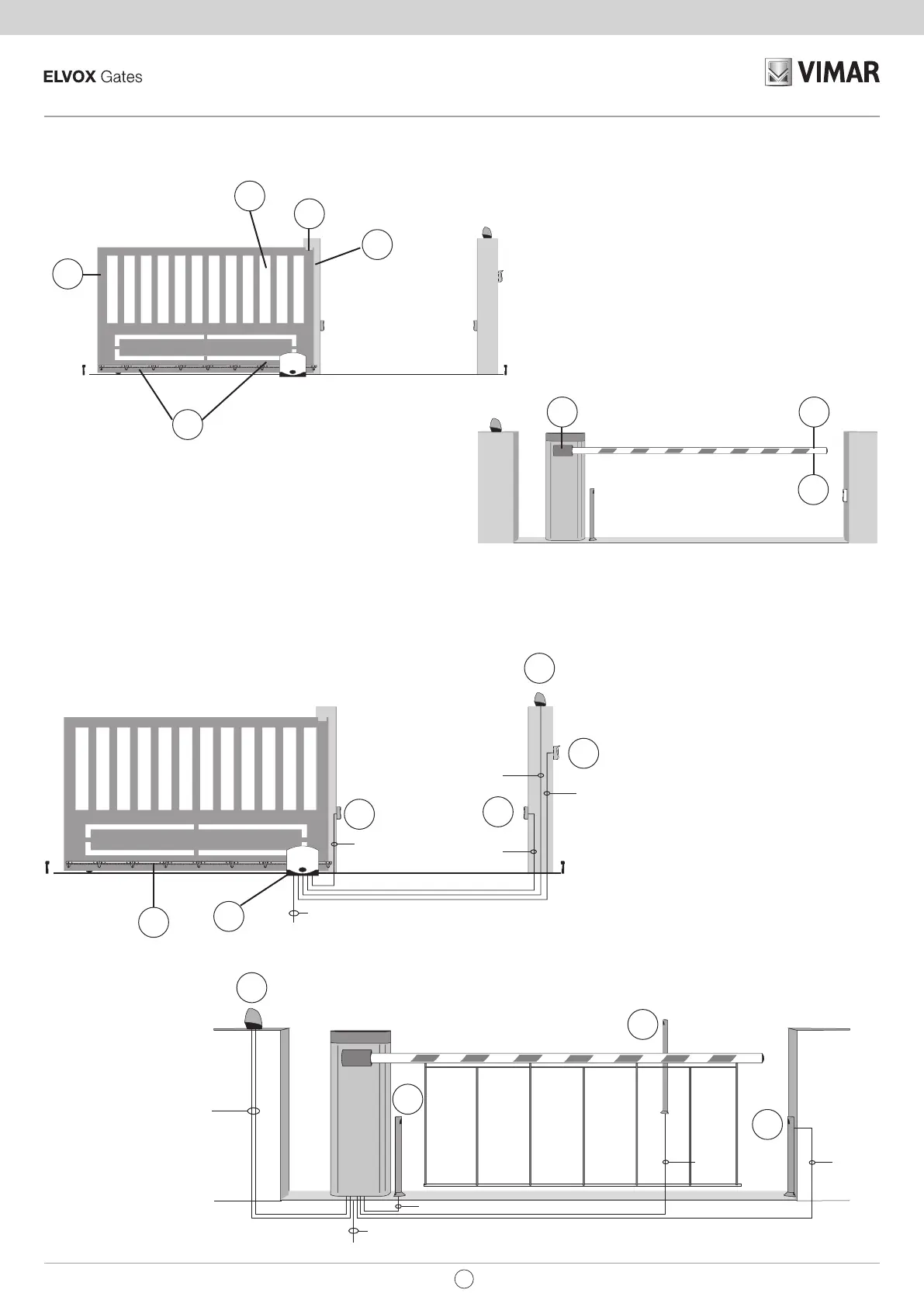

λόπορτας/φράγμα. Στην εικ. 2 επισημαίνονται ορισμένα επικίνδυνα σημεία της συρόμενης καγκελόπορτας/φράγμα.
Πριν από την έναρξη της εγκατάστασης, πρέπει να ελέγξετε την κίνηση της καγκελόπορτας/φράγμα, το σύστημα στήριξης της καγκελόπορτας/φράγμα, εάν
υπάρχουν μηχανικοί τερματικοί διακόπτες και εάν βρίσκονται σε καλή κατάσταση.
4- Ηλεκτρικές καλωδιώσεις
A - Συμπίεση
B - Μεταφορά
C - Κοπή
Λεζάντα:
1 - Φωτοκύτταρα
2 - Επιλογέας
3 - Φλας
4 - Κινητήρας με μειωτήρα
5 - Κρεμαγιέρα
Εικ. 2
Εικ. 3
230 V~
C
B
A
A
B
1
1
3
2
3 x 0,5 mm
2
2 x 1 mm
2
4 x 0,5 mm
2
2 x 0,5 mm
2
3 x 1,5 mm
2
5
4
A - Επιπτώσεις και συμπίεση
B - Κοπή, mεταφορά και κοπή
C - Σπρώξτε
B
C
A
230V~
3 x 1,5 mm
2
3
1
1
2
2 x 0,5 mm
2
3 x 0,5 mm
2
2 x 0,5 mm
2
2 x 1 mm
2
EL
