Προδιαμόρφωση εγκατάστασης
4.1- Καλωδίωση γραμμής τροφοδοσίας
Στο εσωτερικό του μετασχηματιστή υπάρχει μια επαφή κλέμας με ασφάλεια προστασίας 2 AT. Συνδέστε τη φάση στον αντίστοιχο πόλο της ασφάλειας.
4.2- Καλωδίωση φλας, βοηθητικού φωτός και λυχνίας επισήμανσης κίνησης καγκελόπορτας/φράγμα
Επαφές
κλέμας Περιγραφή Λειτουργία
1-2 Έξοδος κινητήρα Έξοδος για τον έλεγχο του ηλεκτρικού κινητήρα 12 Vdc με ονομαστική ισχύ 50 W
(λευκή επαφή κλέμας αρ. 1, καφέ επαφή κλέμας αρ. 2)
3-4
Βοηθητικό φως ή δεύτερο κανάλι τηλεχει-
ριστηρίου
Έξοδος 12 Vdc με μέγιστο φορτίο 65 mA, μπορεί να ρυθμιστεί ως χρονικά προγραμματισμένη
έξοδος (60 δευτερόλεπτα) ή ως έξοδος δεύτερου καναλιού τηλεχειριστηρίου (3 = GND / 4 = +12
Vdc).
4-5 Έξοδος λυχνίας επισήμανσης Έξοδος 12 Vdc με μέγιστο φορτίο 65mA, η λυχνία αναβοσβήνει αργά κατά το άνοιγμα, είναι
αναμμένη όταν η καγκελόπορτα είναι ακίνητη στην ανοικτή θέση, αναβοσβήνει γρήγορα κατά το
κλείσιμο και είναι σβηστή όταν η καγκελόπορτα είναι κλειστή (4= +12 Vdc / 5= GND).
6-7 Έξοδος τροφοδοσίας εξαρτημάτων
Έξοδος 12 V dc με μέγιστο φορτίο 300 mA για τροφοδοσία των φωτοκυττάρων και των εξαρτη-
μάτων
(6 = +12 Vdc, 7= GND)
8-9 Έξοδος για φλας Έξοδος 12 V dc με μέγιστο φορτίο 15 W για φλας (8 = GND, 9 = + 12 Vdc).
Ασφάλεια 2 A L 250 V (Δίκτυο: 230 V, 240 V)
Ασφάλεια 4 A L 250 V (Δίκτυο: 110 V, 117 V, 125 V)
Δίκτυο
Μετασχηματιστής
12 V dc 15 W το μέγ.
12 V dc 65 mA το μέγ.
Βοηθητικό φως ή δεύτερο
κανάλι τηλεχειριστηρίου
12 V dc 65 mA το μέγ.
λυχνία επισήμανσης κίνησης
καγκελόπορτας/φράγμα
Έξοδος τροφοδοσίας εξαρ-
τημάτων 12V dc 300mA
-
+ -
-+
-
+
Ηλεκτρικός
κινητήρας

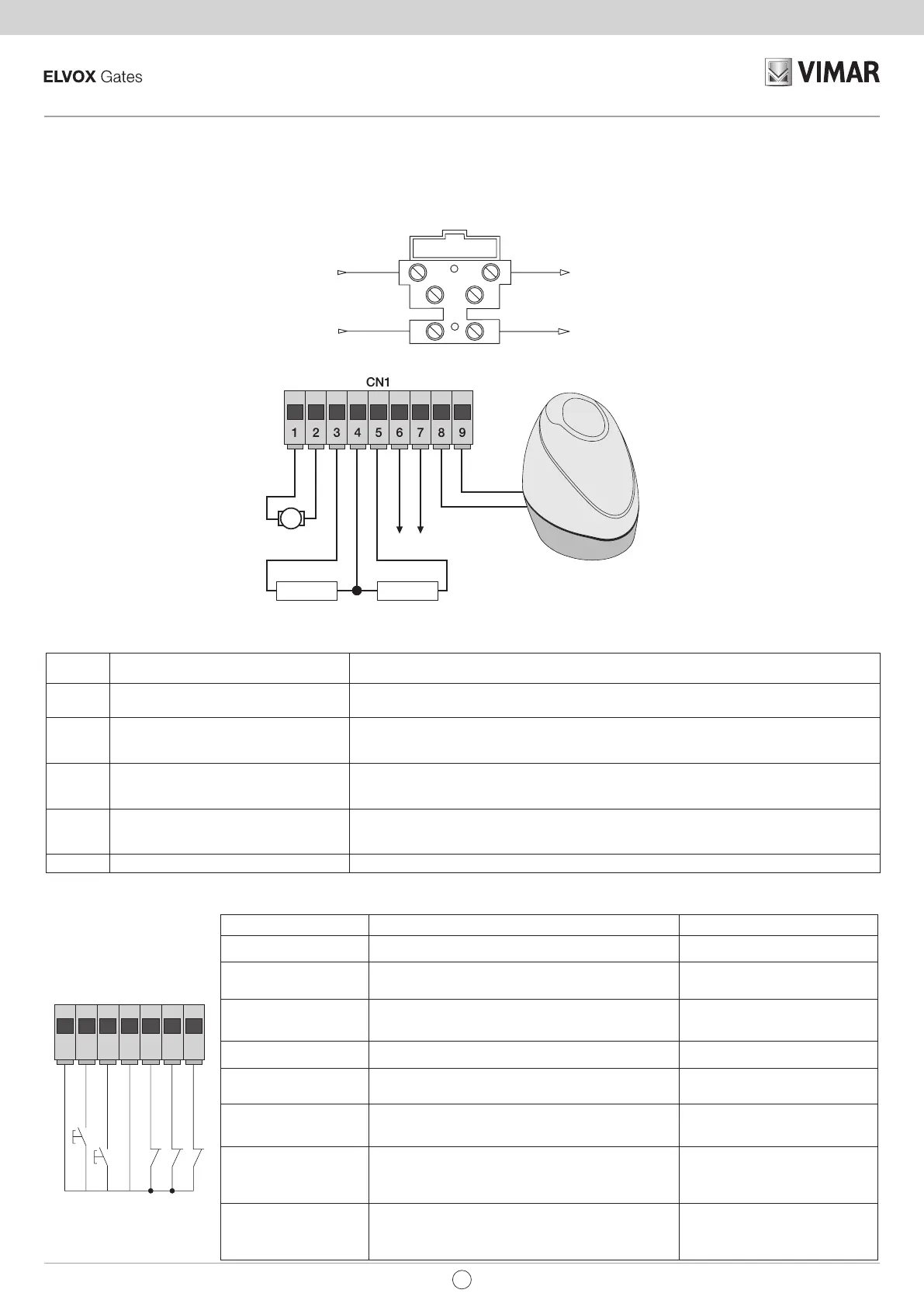

Εικ. 4
Εικ. 5
λευκό
καφέ
ΣΗΜ.: μην τροποποιείτε την καλωδίωση της εξόδου κινητήρα (επαφή κλέμας 1 και 2 ). Η παράμετρος αρ. 31 επιλέγει την κατεύθυνση ανοίγματος.
10 11 12 13 14 15 16
COM
APCH
APED
COM
STOP
FOTO
STPA
CN2
Πίνακας περιγραφής εισόδων:
Η κεντρική μονάδα παρέχεται με γεφυρωμένες και κανονικά κλειστές εισόδους (STOP, FOTO και STPA), αφαιρέστε τη γέφυρα από την είσοδο που πρό-
κειται να χρησιμοποιήσετε.
Αριθμός επαφής κλέμας Περιγραφή Τύπος εισόδου
10-13-18 Κοινή επαφή κλέμας εισόδων ελέγχου (μόνιμο GND) -
11
Είσοδος ακολουθιακού ελέγχου, για τον έλεγχο
της πλήρους διαδρομής της καγκελόπορτας/φράγμα
Κανονικά ανοικτή
12
Είσοδος ακολουθιακού ελέγχου, για τον έλεγχο
της διαδρομής της καγκελόπορτας/φράγμα για διέλευση
πεζών
Κανονικά ανοικτή
14
Είσοδος για διακοπή της κίνησης της καγκελόπορτας/
φράγμα
Κανονική κλειστή
15
Είσοδος φωτοκυττάρου, ενεργή κατά το κλείσιμο της κα-
γκελόπορτας/φράγμα
Κανονική κλειστή
16
Είσοδος άκρων ή εσωτερικού φωτοκυττάρου, ενεργή
κατά το κλείσιμο και το άνοιγμα της καγκελόπορτας/
φράγμα
Διαμορφώσιμη: κανονικά κλειστή ή
εξισορροπημένη στα 8,2 K ohm
17
Είσοδος τερματικού διακόπτη διαδρομής ανοίγματος με
την παράμετρο 31 ρυθμισμένη στο OFF
Είσοδος τερματικού διακόπτη διαδρομής κλεισίματος με
την παράμετρο 31 ρυθμισμένη στο ON
Κανονική κλειστή
19
Είσοδος τερματικού διακόπτη διαδρομής κλεισίματος με
την παράμετρο 31 ρυθμισμένη στο OFF
Είσοδος τερματικού διακόπτη διαδρομής ανοίγματος με
την παράμετρο 31 ρυθμισμένη στο ON
Κανονική κλειστή
EL
