122
RS02

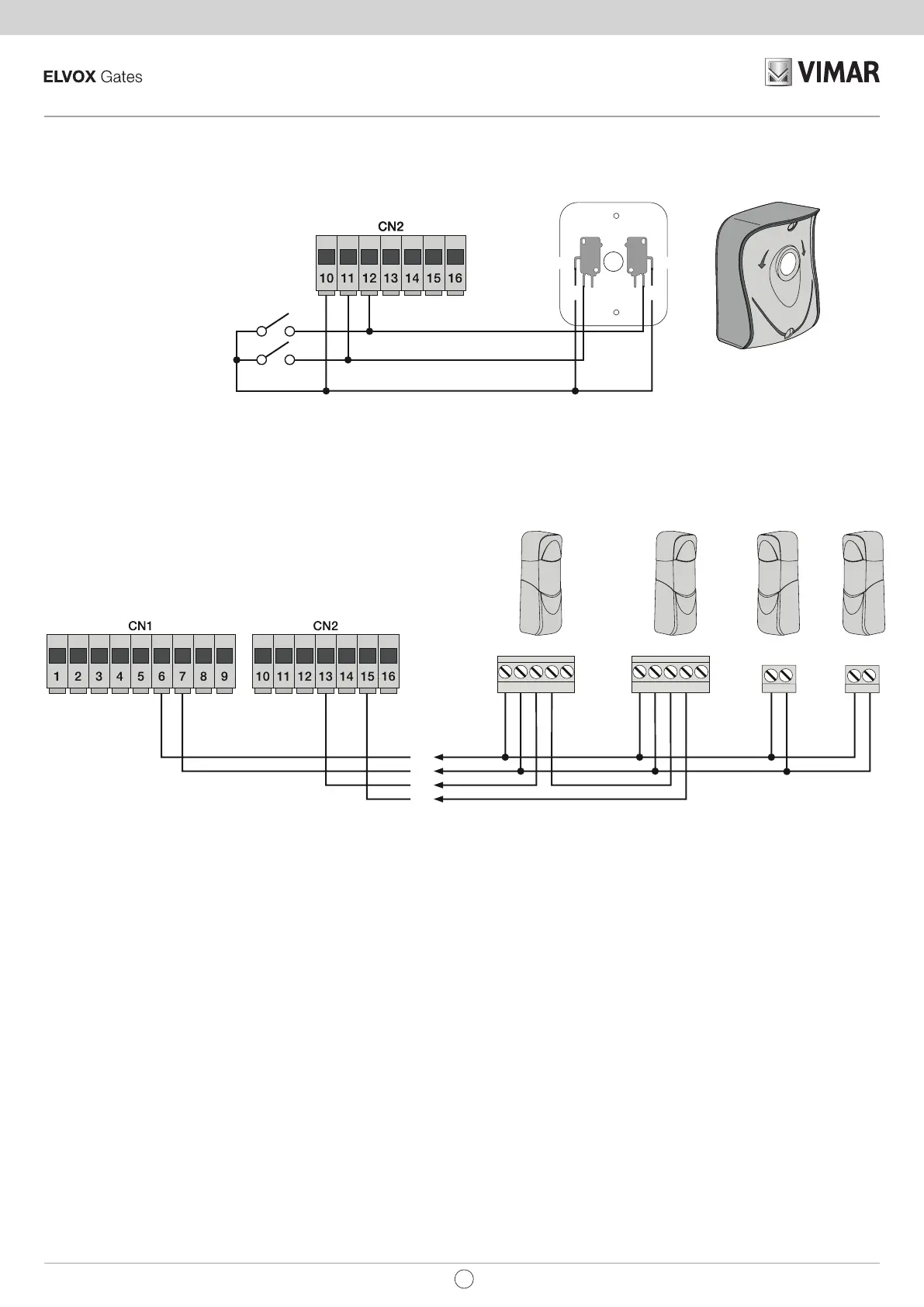

4.3- Σύνδεση μπουτόν ελέγχου και επιλογέα με κλειδί
Επαφές κανονικά ανοικτές (οι κόκκινες λυχνίες LED AP/CH ή APED ανάβουν όταν ενεργοποιηθούν ο επιλογέας ή τα μπουτόν παράλληλης σύνδε-
σης):
4.4- Σύνδεση φωτοκυττάρων
Επαφή κανονικά κλειστή (όταν τα φωτοκύτταρα δεν είναι ενεργοποιημένα, η λυχνία LED FOTO πρέπει να είναι αναμμένη). Εάν δεν χρησιμοποιείται,
γεφυρώστε τις εισόδους COM. και FOTO. Πρέπει να τηρείτε την πολικότητα για την τροφοδοσία των φωτοκυττάρων:
Κωδ. EDS1
έλεγχος ανοίγματος διέλευσης πεζών
έλεγχος ανοίγματος
Εικ. 6
Εικ. 7
EL
RX1
+-CNCN
A+
-
RX2
+-CNCNA
+-
+
COM
-
-
TX
1T
X2
FOTO
COM COM
N.O. N.O.
N.C. N.C.
PED
APCH
COM
COM
-
+
FOTO
