123
RS02

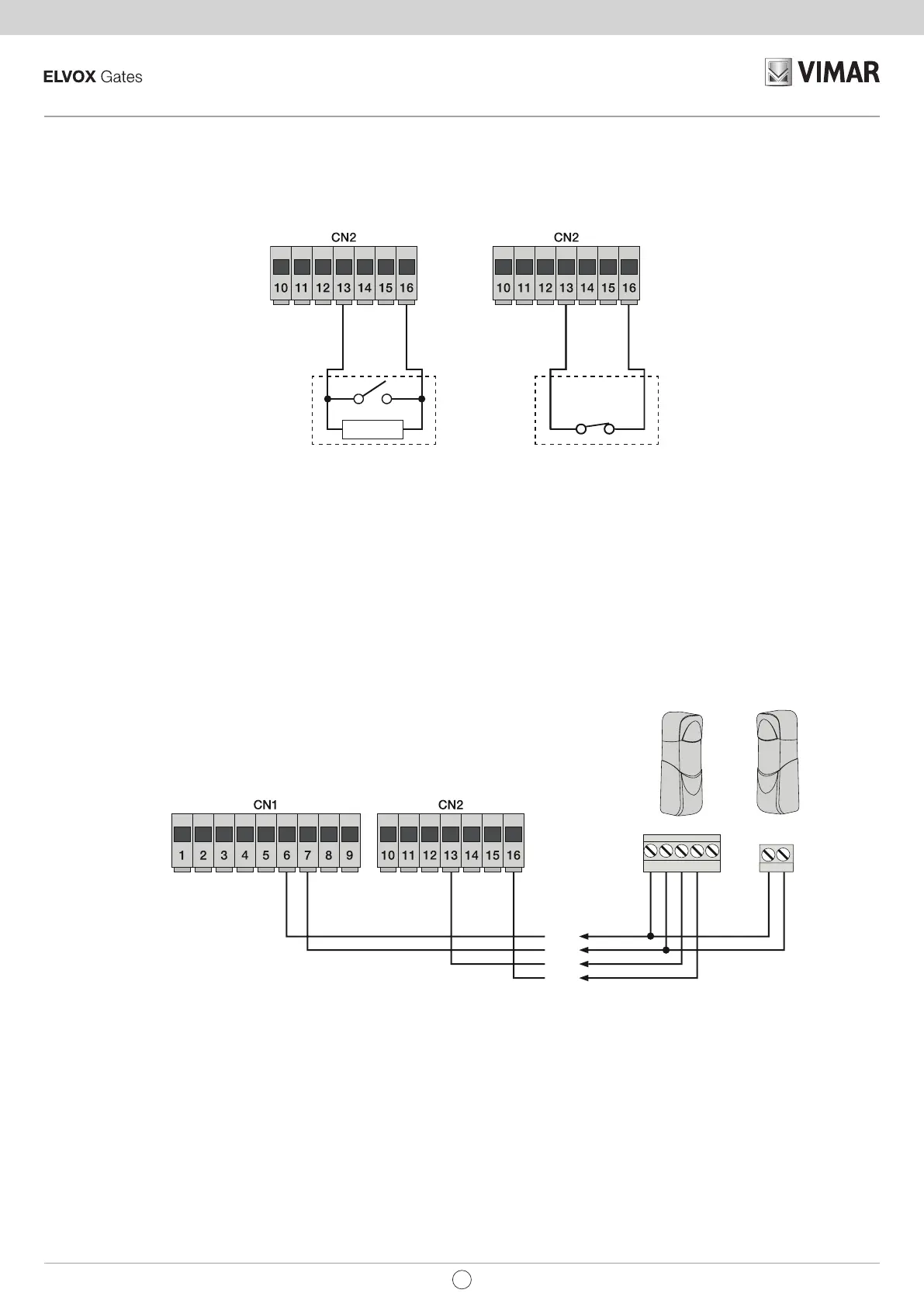

4.5- Σύνδεση ευαίσθητου άκρου
Όταν το άκρο ή το φωτοκύτταρο δεν είναι ενεργοποιημένο, η λυχνία LED STPA πρέπει να είναι αναμμένη, βλ. παράμετρο 6. Εάν δεν χρησιμοποιείται,
γεφυρώστε τις εισόδους COM και STPA. Στην περίπτωση που έχει συνδεθεί ένα ευαίσθητο άκρο με διακόπτη, η παράμετρος 6 πρέπει να ρυθμιστεί
στην τιμή 2. Εάν συνδεθεί ένα ωμικό ευαίσθητο άκρο, ρυθμίστε την παράμετρο 6 στην τιμή 3 (η ενεργοποίηση του άκρου κατά το άνοιγμα προκαλεί
αντιστροφή της κίνησης της καγκελόπορτας/φράγμα για περίπου 10 cm, ενώ κατά το κλείσιμο ελέγχει το πλήρες άνοιγμα).
4.6 Σύνδεση εσωτερικού φωτοκυττάρου
Εάν η είσοδος STPA συνδεθεί στο δέκτη του φωτοκυττάρου, ορίστε την παράμετρο 6 στην προεπιλεγμένη ρύθμιση 1 (εάν ενεργοποιηθεί το εσωτερικό
φωτοκύτταρο, η καγκελόπορτα ακινητοποιείται τόσο κατά το άνοιγμα όσο και κατά το κλείσιμο, στη συνέχεια παραμένει ακίνητη μέχρι να απενεργοποιηθεί
το φωτοκύτταρο και μετά ανοίγει ξανά).
STPA ως
εσωτερικό
φωτοκύτταρο
Σύνδεση άκρου με διακόπτη
4.5.1 Σύνδεση ωμικού ευαίσθητου άκρου
Εικ. 8
Εικ. 9
8,2 KW
EL
RX
+-CNCNA
+-
+
COM
STPA
-
-
TX
COM
COM
STPA
STPA
COM
STPA
-
+
