124
RS02

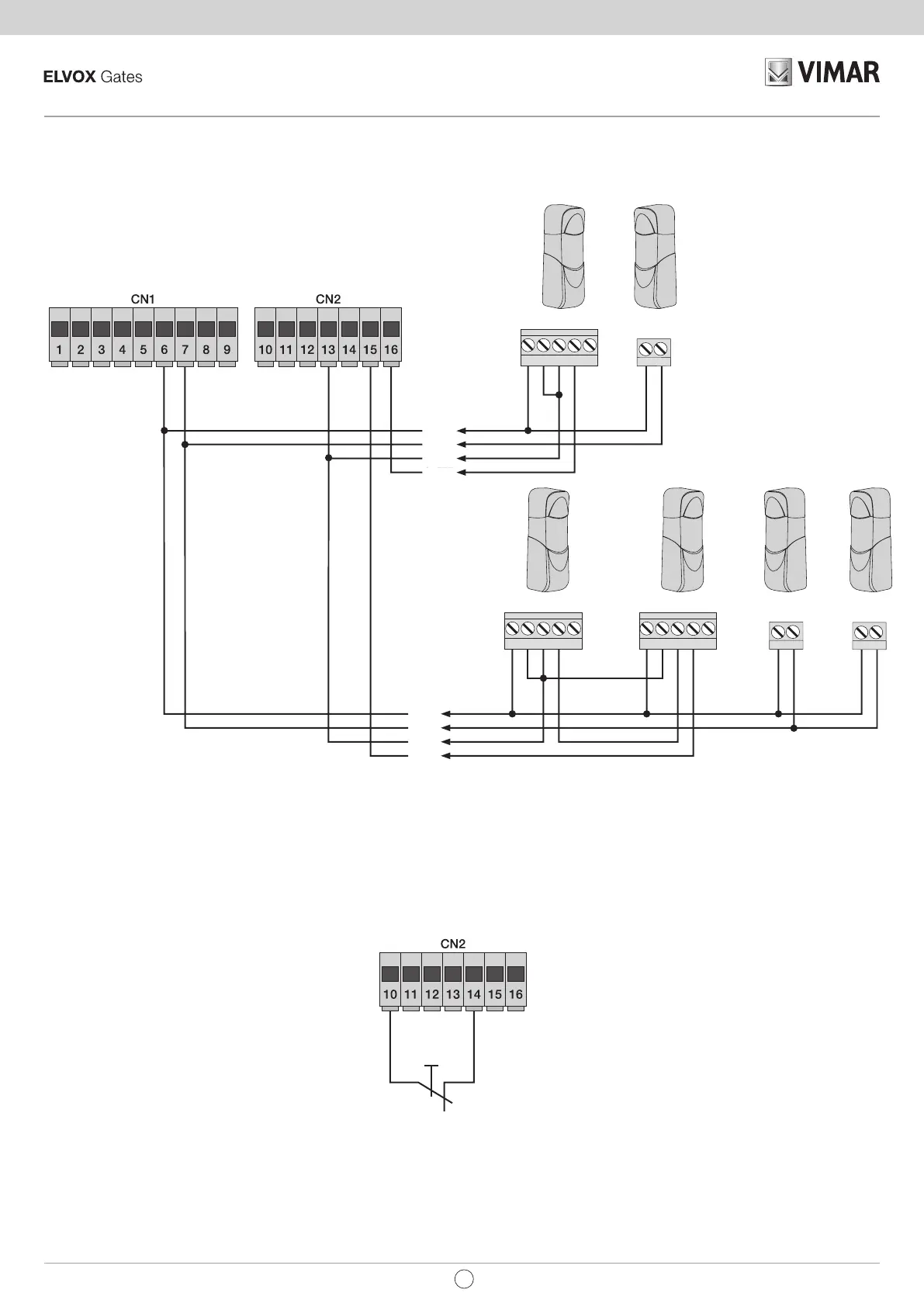

4.6.1 Σύνδεση φωτοκυττάρων με ενεργή λειτουργία fototest
Εάν ενεργοποιηθεί η λειτουργία fototest (η κεντρική μονάδα ελέγχει τη λειτουργία των φωτοκυττάρων, βλ. παράμετρο 8), εκτελέστε την παρακάτω σύνδεση
(σε κάθε εκκίνηση του κινητήρα, η κεντρική μονάδα διακόπτει την τροφοδοσία του πομπού του φωτοκυττάρου για να ελέγξει τη λειτουργία του):
Σύνδεση μπουτόν διακοπής κίνησης, επαφή κανονικά κλειστή. Το άνοιγμα της επαφής προκαλεί τη διακοπή της κίνησης της καγκελόπορτας/φράγμα και
την αναστολή του διαστήματος αυτόματου κλεισίματος (όταν το μπουτόν δεν είναι πατημένο, η λυχνία LED STOP πρέπει να είναι αναμμένη). Εάν δεν
χρησιμοποιείται, γεφυρώστε τις εισόδους COM και STOP.
4.7- Σύνδεση μπουτόν διακοπής κίνησης
ΣΗΜ.: εάν στην εγκατάσταση δεν υπάρχουν φωτοκύτταρα, ευαίσθητα άκρα ή μπουτόν διακοπής κίνησης (οι είσοδοι FOTO, STPA και STOP
πρέπει να είναι γεφυρωμένες με την κοινή επαφή κλέμας 13), μην ενεργοποιείτε τη λειτουργία fototest.
STPA ως
εσωτερικό
φωτοκύτταρο
Μπουτόν κανονικά κλειστό
Εικ. 10
Εικ. 11
RX
+-CNCNA
+-
+
COM
SAFETY
-
-
TX
RX1
+-CNCN
-
RX2
+-CNCNA
+-
+
-
TX1 TX2
COM
COM
FOTO
STPA
+
-
COM
FOTO
STPA
EL
